1.5. Принцип действия прибора

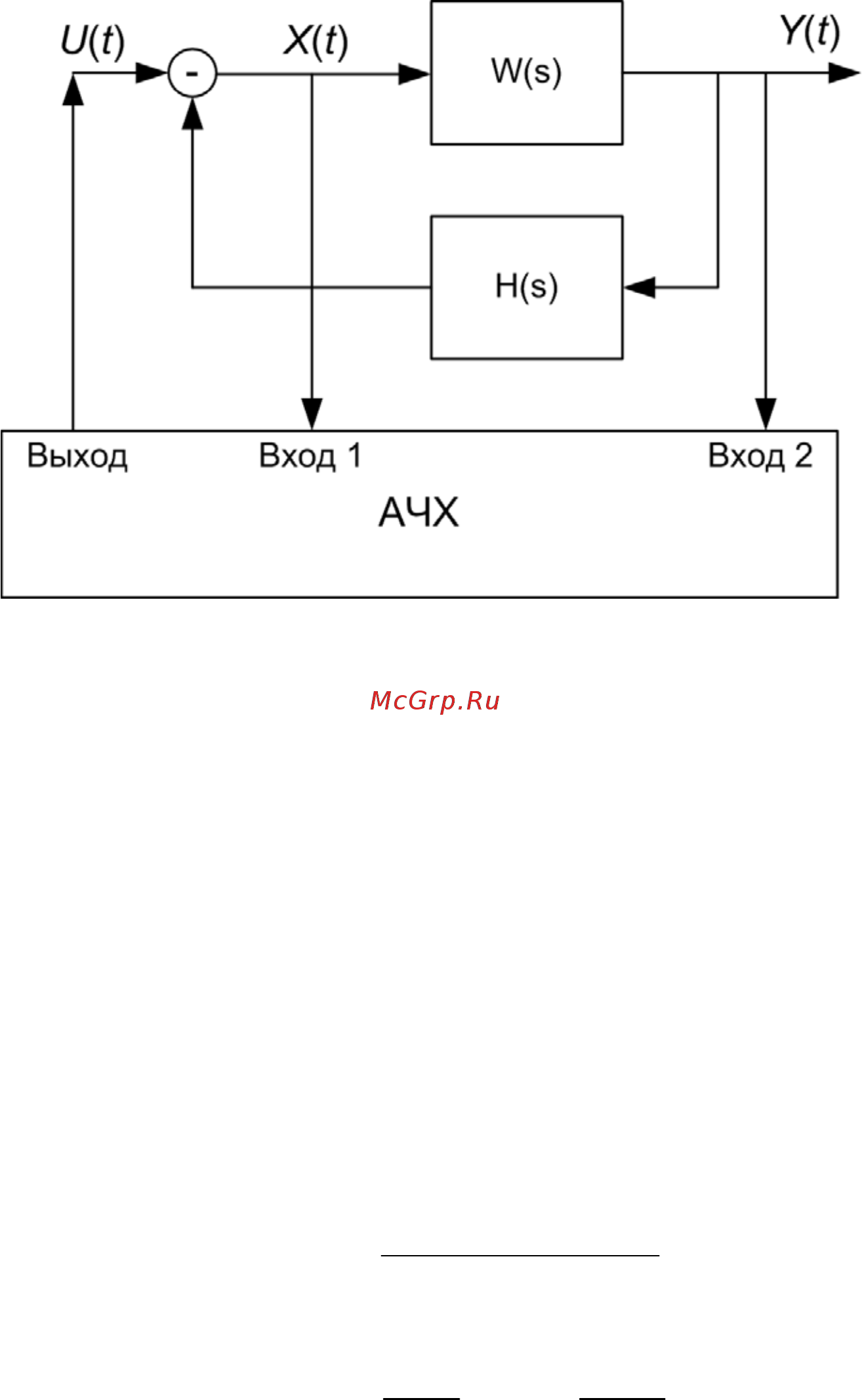

На рис. 4 приведена блок-схема подключения прибора к исследуемому объек-

ту. Наличие двух измерительных каналов позволяет снимать ЧХ отдельных объек-

тов в замкнутой САУ.

Рис. 4. Блок-схема подключения прибора АЧХИ-102 к исследуемому объекту.

Определение ЧХ состоит в подаче на вход исследуемой системы гармониче-

ского сигнала от генератора и гармоническом анализе сигналов на входе и выходе

исследуемого объекта.

Пусть входной сигнал объекта W(s) – X(t), а выходной – Y(t), причем X(t)=

sin(ωt+ψ

), а Y(t)= Y

sin(ωt+ψ

). Прибор вычисляет синфазные и квадратурные со-

ставляющие сигналов:

∫

⋅=

tdttXX

ωsin)(Im

ωcos)(Re

∫

⋅=

tdttYY

ωsin)(Im

ωcos)(Re

. (1)

где Т – время интегрирования, кратное периоду колебаний X(t) и Y(t).

Далее вычисляются логарифмический модуль ЧХ объекта W(s)

)(Im)(Re

lg10)ω(

и аргумент

arctg

arctg)ω( −=

2. Использование прибора по назначению

ВНИМАНИЕ! ВСЕ ОПЕРАЦИИ ПО ПОДГОТОВКЕ К РАБОТЕ, НЕ СВЯЗАННЫЕ С

УСТАНОВКОЙ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ, РАЗРЕШАЕТСЯ ВЫПОЛНЯТЬ ТОЛЬКО

ПРИ ОТКЛЮЧЕННОМ СЕТЕВОМ ПИТАНИИ.
