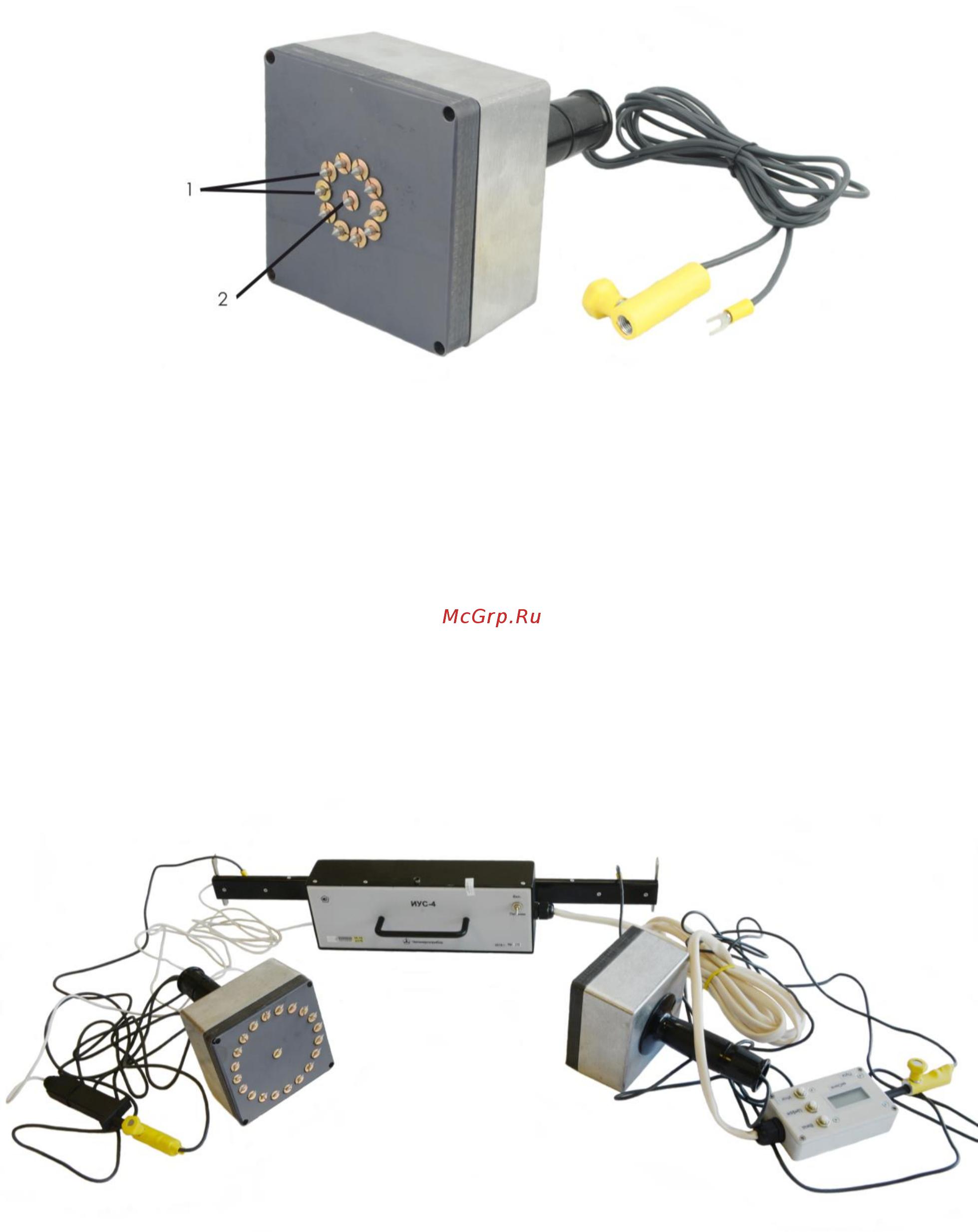

Рис. 5. Датчик для определения УЭС цилиндрических ниппелей

1 – токовые зонды; 2 – потенциальный зонд

Для замера УЭС ниппелей следует выполнить следующие операции.

а) Присоединить провода датчиков, соответствующих виду исследуемых

ниппелей (цилиндрических или биконических) к соответствующим зондам при-

бора, как это показано на рис. 6. Токовые зонды вставляются в гильзы 4 (рис. 3)

и закрепляются винтами, а клеммы 5 (рис. 3) прикручиваются винтами к потен-

циальным зондам прибора (на плоской части потенциальных зондов с нижней

стороны прибора имеются соответствующие отверстия с резьбой М4).

Рис. 6. Прибор ИУС-4 с присоединёнными датчиками

б) Ввести значение диаметра в соответствии с таблицей 1
