Челэнергоприбор ИУС-4 [10/16] 2 s a b d

S a b







где S – площадь поперечного сечения контролируемого изделия, a и b – длины

сторон изделия в миллиметрах.

4.2.3 Измерение УЭС ниппелей

Для измерения УЭС ниппелей прибор ИУС-4 может быть снабжен двумя

парами датчиков, которые соединяются с зондами прибора гибкими проводами.

Измерение УЭС ниппелей производится в соответствии с разделом 4 ГОСТ

23776-79 и п. 9.2 ГОСТ Р 57613-2017.

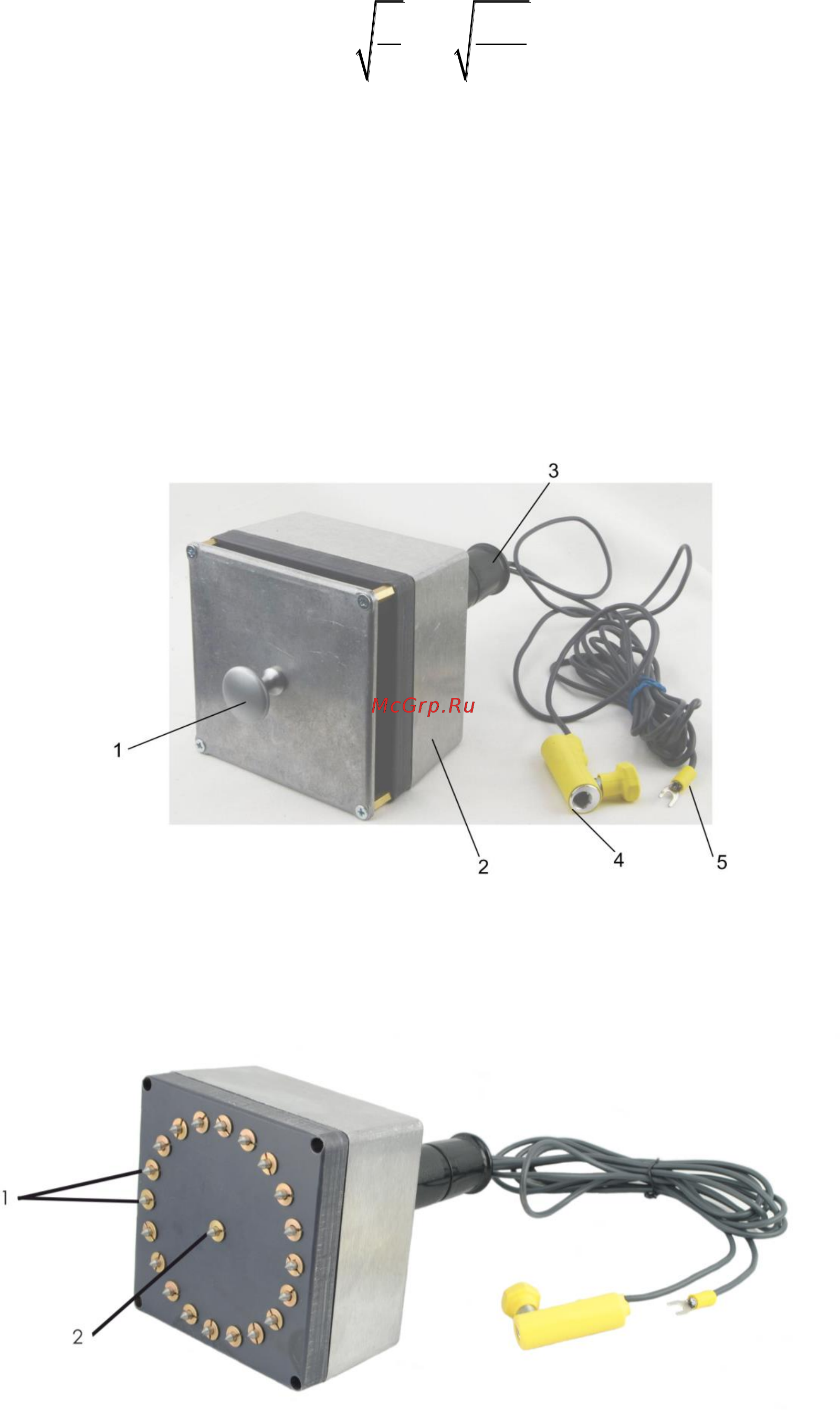

Внешний вид датчиков приведен на рис. 3 – 5.

Рис. 3. Датчик с крышкой

1 – крышка с ручкой; 2 – корпус датчика; 3 – рукоятка датчика; 4 – гильза для присоединения

к токовому зонду прибора ИУС-4; 5 – клемма для присоединения к потенциальному зонду

Рис. 4. Датчик для определения УЭС биконических ниппелей

1 – токовые зонды; 2 – потенциальный зонд
