 обеспечивает ввод диаметра, запуск измерения и начало обработки.

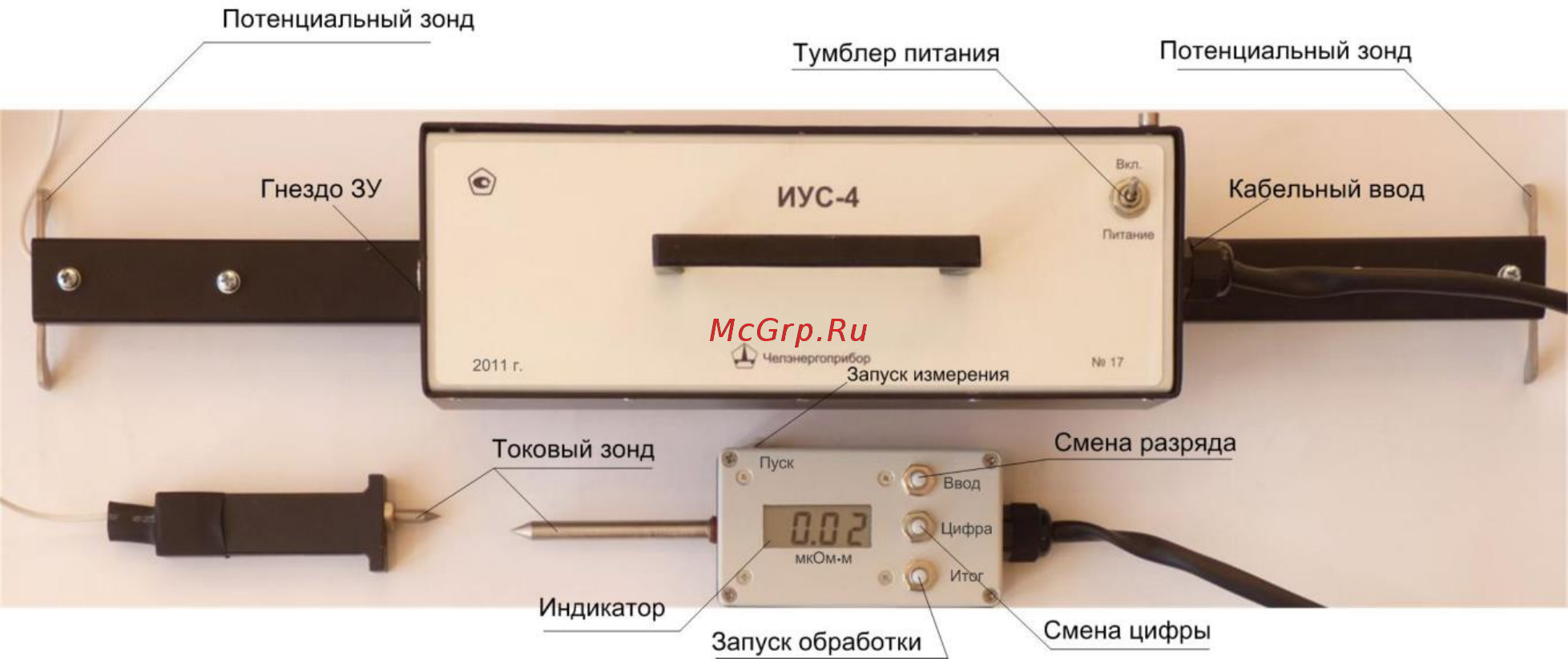

Рис.1. Внешний вид прибора ИУС-4 и ДПУ

3.1.3 Аккумуляторная батарея необходима для питания прибора и уста-

новлена внутри корпуса.

3.1.4 Зарядное устройство предназначено для заряда аккумулятора при-

бора. Выполнено в виде штепсельного разъёма на 220 В и соединительного

шнура, подключаемого к измерительному прибору через гнездо на корпусе при-

бора (Гнездо ЗУ, рис. 1). Имеется светодиодный индикатор процесса заряда ак-

кумулятора на корпусе устройства.

3.2 Устройство и работа

Блок-схема прибора приведена на рис. 2. Отдельные функциональные

блоки схемы выполняют следующие функции. Входной усилитель предназначен

для предварительного усиления напряжения на потенциальных зондах (ПЗ).

АЦП преобразует сигнал усилителя в цифровой дополнительный код и передает

его микроЭВМ по запросу для дальнейшей обработки. АЦП интегрирующий,

поэтому подавляет влияние помех промышленных сетей 50 Гц. Генератор ста-

бильного постоянного тока предназначен для формирования постоянного тока

силой 8 А через токовые зонды (ТЗ) во время измерения.

МикроЭВМ управляет всеми функциональными блоками прибора: кноп-

ками управления, АЦП, генератором стабильного тока, индикатором. Микро-

ЭВМ проводит также статистическую обработку данных при проведении изме-

рения, состоящего из серии наблюдений, и масштабирует результат. МикроЭВМ

имеет энергонезависимую память, в которой сохраняются калибровочные коэф-
