2. Подключить прибор к сети постоянного тока (аккумуляторным

батареям) при помощи штатных соединительных проводов длиной 5 м. На

проводах имеется маркировка, указывающая полярность включения;

3. Подключить прибор соединительными проводами длиной 2 м к

контакторам электромагнитного привода;

4. Подать питающее напряжение.

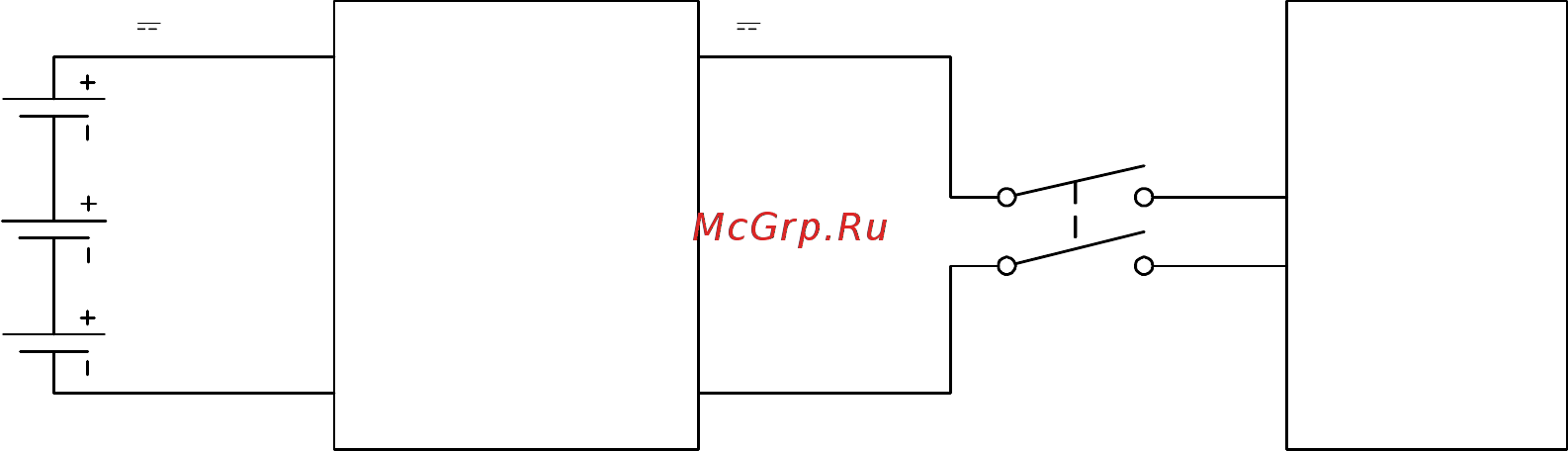

Схема подключения прибора показана на рис. 4.

РИП-2

240 В

Контактор

50...215 В

Электро-

магнитный

привод

выключателя

Рис. 4. Подключение прибора РИП-2

2.2 Работа прибора

РИП-2 может работать в трех режимах: установки напряжения,

преобразования и калибровки.

2.2.1 Режим установки напряжения

Прибор оказывается в режиме установки напряжения сразу после

включения питания, после завершения режима преобразования или калибровки.

В этом режиме пользователь может задать напряжение на выходе

прибора. Напряжение на выходной разъем в этом режиме не подается. Среднее

значение напряжения выводится на индикатор, при этом на индикаторе видны

только три разряда. Изменить значение на индикаторе можно при помощи

круглой ручки регулятора, находящейся на лицевой панели. При вращении по

часовой стрелке значение на индикаторе увеличивается, против часовой

стрелки – уменьшается.

После того, как было установлено нужное напряжение, по нажатию

кнопки «Пуск» прибор подает напряжение на выходной разъем и переходит в

режим преобразования.

2.2.2 Режим преобразования напряжения

В режим преобразования прибор переходит по нажатию кнопки «Пуск»

из режима установки напряжения. Отличительным признаком этого режима

являются горящая цифра «0» в старшем разряде ЖКИ.

В этом режиме на выходной разъем подается напряжение, равное

заданному в режиме установки.

Время нахождения прибора в данном режиме при нагрузочном токе

менее 20 А не ограничено. Когда ток нагрузки превышает 20 А, загорается

светодиодный индикатор «20 А».
