(1) прибора. Подвижная губка может перемещаться относительно неподвижной.

Она фиксируется болтом (5).

К корпусу прикреплена пластмассовая рукоятка пистолетного типа (6) на

которой располагаются выключатель питания (7) и кнопка «Пуск» (8). Снизу в

торце рукоятки находится гнездо (9) для подключения зарядного устройства.

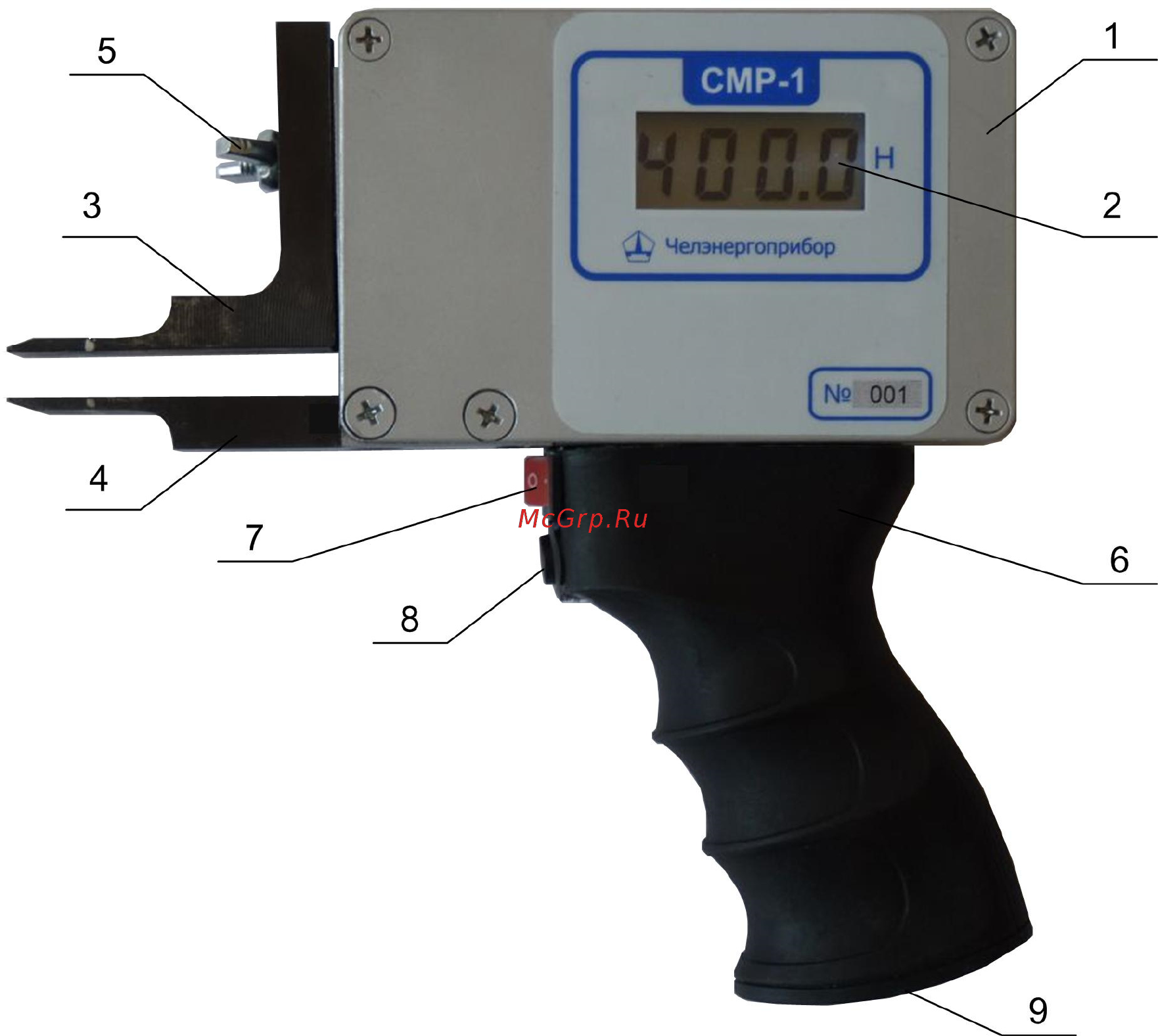

Рис. 1. Внешний вид прибора

4.6.2 Схема и работа прибора

Структурная схема прибора приведена на рис.2.

Прибор состоит из измерительного моста, включающего четыре тензоре-

зистора, схемы сопряжения, включающей антиалайзинговый фильтр, аналого-

цифрового преобразователя (АЦП) для преобразования входных сигналов в циф-

ровую форму, микроконтроллера (МК), жидкокристаллического дисплея для вы-

вода результатов измерений, преобразователя напряжения и аккумуляторной ба-

тареи.

При включении питания прибора производится измерение начального раз-

баланса моста. Эта величина запоминается микроконтроллером, а затем вычита-

ется из результатов измерений. Этим достигается компенсация смещения нуля.
