Цифровой измерительный трансформатор ТРАТОН-110

предназначен для измерения тока и напряжения в сетях переменного тока

с классом напряжения 110 кВ.

ТРАТОН-110 состоит из внешнего датчика, устанавливаемого на ОРУ, и

блока сопряжения с сетью цифровой подстанции по протоколу МЭК-

61850, устанавливаемого в здании ОПУ. Передача данных между

датчиком и блоком сопряжения осуществляется по волоконно-оптической

линии связи.

Ток измеряется при помощи электромагнитного трансформатора тока,

установленного в высоковольтной части датчика. Напряжение

измеряется при помощи емкостного масштабирующего преобразователя

напряжения (делителя).

Результат измерений на высоковольтной стороне преобразуется в

цифровой код и передается на низковольтную сторону по волоконно-

оптической линии связи длиной до 1,5 км.

Питание в высоковольтную часть подается с низковольтной стороны

при помощи трансформаторной развязки.

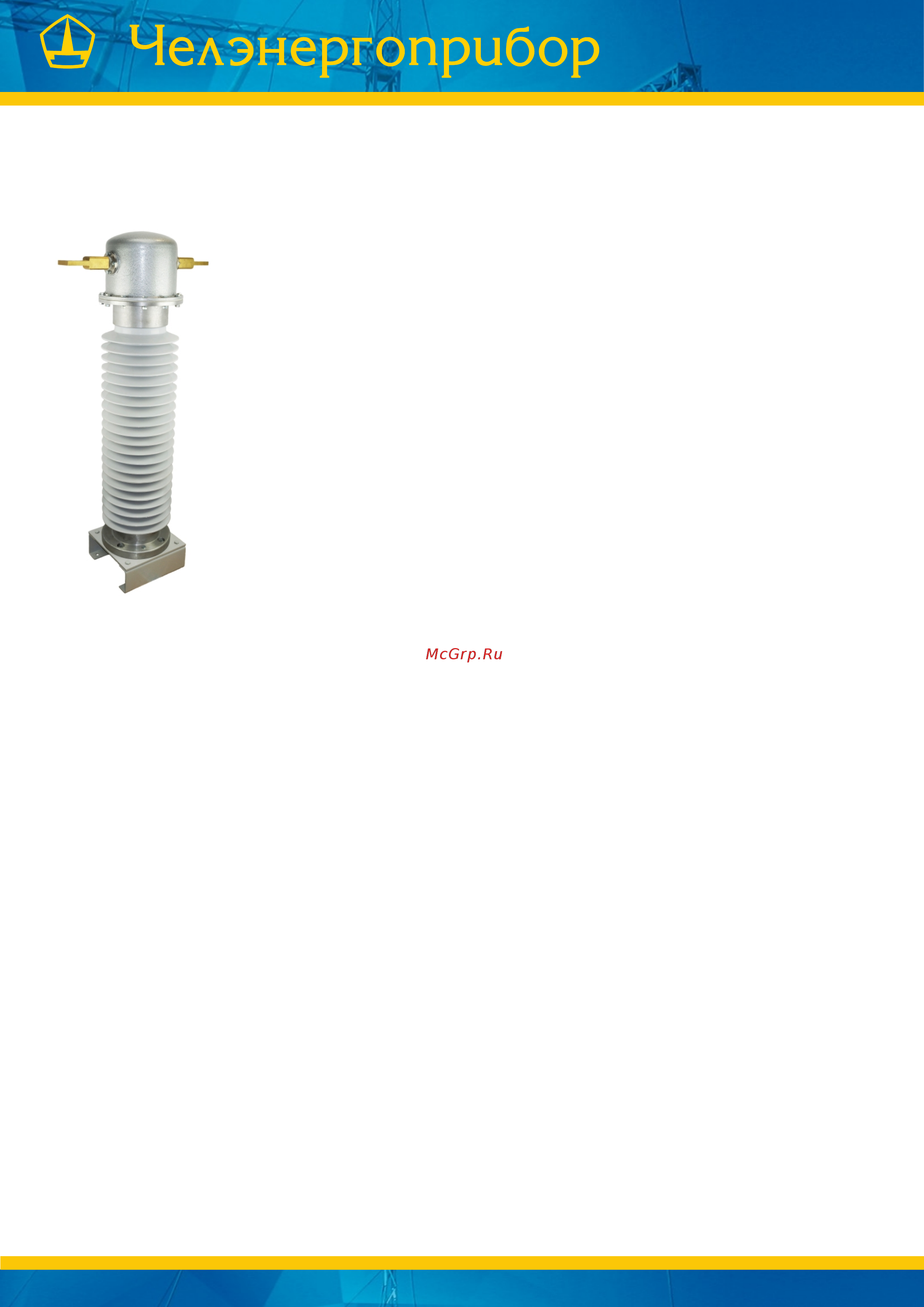

Цифровой комбинированный измерительный

трансформатор тока и напряжения

ТРАТОН-110

Для получения данных для цепей РЗА в ТРАТОН используется пояс Роговского,

обеспечивающей измерение тока в аварийных режимах.

Цифровой измерительный трансформатор ТРАТОН-110 соответствует ГОСТ Р МЭК 60044-7-

2010 “Электронные трансформаторы напряжения” и ГОСТ Р МЭК 60044-8-2010 “Электронные

трансформаторы тока”.

На технические решения, реализованные в ТРАТОН-110, получены патенты RU161918,

RU159443, RU2624977.

Основные технические характеристики

«Класс напряжения 110 кВ

«Номинальный первичный ток 150...1200 А

«Класс точности измерения тока для АСКУЭ 0,2S

«Класс точности измерения тока для РЗА 5P

«Класс точности измерения напряжения 0,2

«Протокол передачи данных МЭК 61850-9-2 SV256, SV80

«Габаритные размеры датчика на ОРУ 1540х320х450 мм

«Масса 120 кг

В настоящее время ТРАТОН-110 успешно прошел высоковольтные испытания, ведутся работы

по внесению в государственный реестр средств измерений.

Компания Челэнергоприбор более 15 лет занимается разработкой и производством

измерительных приборов для энергетики. Проект ТРАТОН реализуется совместно с ЗАО

“Полимер-Аппарат”, имеющим большой опыт в производстве высоковольтных аппаратов и

испытательную базу для контроля их параметров.

Адрес: Россия, г. Челябинск, ул. Северная (Шершни), д. 1Б

тел/факс: (351)211-54-01 e-mail: info@limi.ru Internet: www.limi.ru
