1.4.4. ИВБ регистрирует входные сигналы, преобразует их в цифровой код, обрабатывает

и передает в компьютер, а также формирует стабильный постоянный ток при измерении сопро-

тивления.

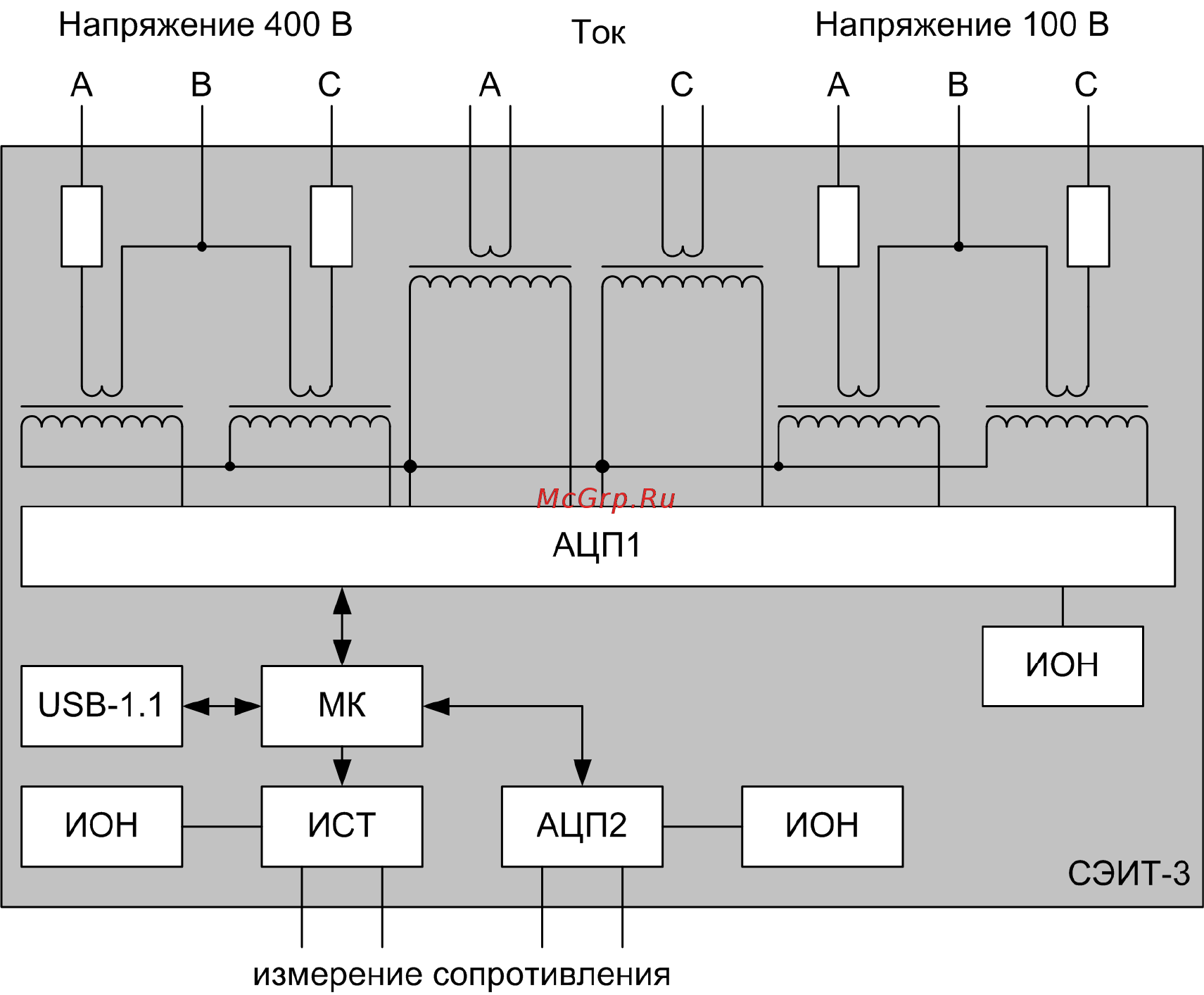

1.4.5. Блок-схема ИВБ приведена на рис. 2.

1.4.6. ИВБ содержит следующие блоки:

– Два канала приема и преобразования тока, каждый из которых содержит встроенный изме-

рительный трансформатор тока ИТТ с компенсирующей обмоткой.

– Четыре канала приема и преобразования напряжения, каждый из которых содержит преоб-

разователь напряжения на основе ИТТ с компенсирующей обмоткой и токозадающим рези-

стором.

– Шестиканальный аналого-цифровой преобразователь АЦП1, предназначенный для преоб-

разования входных сигналов тока и напряжения в 16-разрядный двоичный код с частотой 8

кГц.

– Источники опорного напряжения ИОН.

– Микроконтроллер МК, предназначенный для приема и обработки данных от АЦП.

– Стабилизированный источник тока ИСТ, формирующий измерительный ток в зависимости

от выбранного предела измерения сопротивления 5 А (0,01 Ом и 0,2 Ом), 1 А (2 Ом), 0,1 А

(20 Ом), или 0,01 А (200 Ом).

– 16-разрядный аналого-цифровой преобразователь АЦП2 для измерения сопротивления.

– Последовательный порт USB-1.1.

1.4.7. Клеммы предназначены для подключения ИВБ к измерительным цепям.

Рис. 2
