ХХ

ВН.ХХ

ВН

100



Далее вычисленную величину умножают на 2 по рекомендации п. 6.2.4 ГОСТ

3484.1. Ближайшее большее целое значение тока принимают в качестве начального

значения I

НАЧ

. В Приложении представлена таблица рекомендуемых начальных

значений тока размагничивания для некоторых типов силовых трансформаторов.

Задание начального тока размагничивания осуществляется с помощью кнопок

8 «Больше», и 9 «Меньше».

4.2. НАЧАЛО РАЗМАГНИЧИВАНИЯ

4.2.1. Начало размагничивания производится нажатием кнопки 10 (рис.1)

«Пуск/Стоп». Внешний вид экрана режима размагничивания представлен на рис. 6.

На данном рабочем экране располагается несколько функциональных областей:

1) Счетчик циклов размагничивания.

2) Начальный ток размагничивания.

3) Строка состояния. Старт размагничивания. Служит для отображения

информации о начале процесса размагничивания.

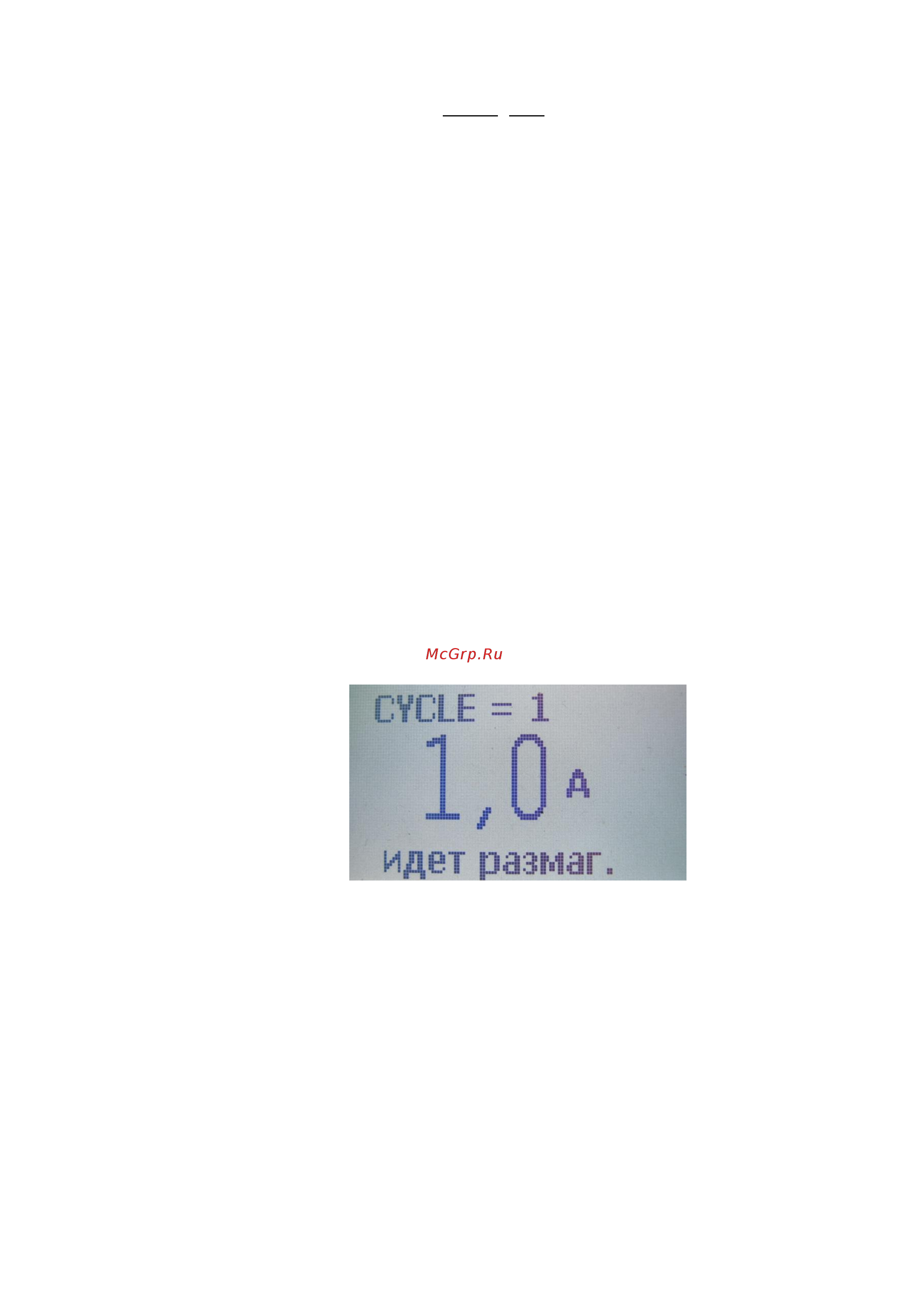

Рис. 6. Экран режима размагничивания

4.2.2. Нажатием кнопки “Пуск” запускаем процесс размагничивания.

Внимание! Отключение проводов от объекта размагничивания в режиме

размагничивания запрещено!

4.3. ОКОНЧАНИЕ ПРОЦЕССА РАЗМАГНИЧИВАНИЯ

Процесс размагничивания осуществляется автоматически и по его окончании

ток отключается, а все кнопки блокируются. Экран окончания размагничивания

приведен на рис. 7. Начать новый цикл можно только после выключения и

повторного включения питания прибора.
