3.4.2. Измерительные провода

Для подключения прибора ЧЭП3601 к объекту используются измерительные

провода, представляющие собой два кабеля с зажимами типа «крокодил». Схема

подключения представлена на рис. 2.

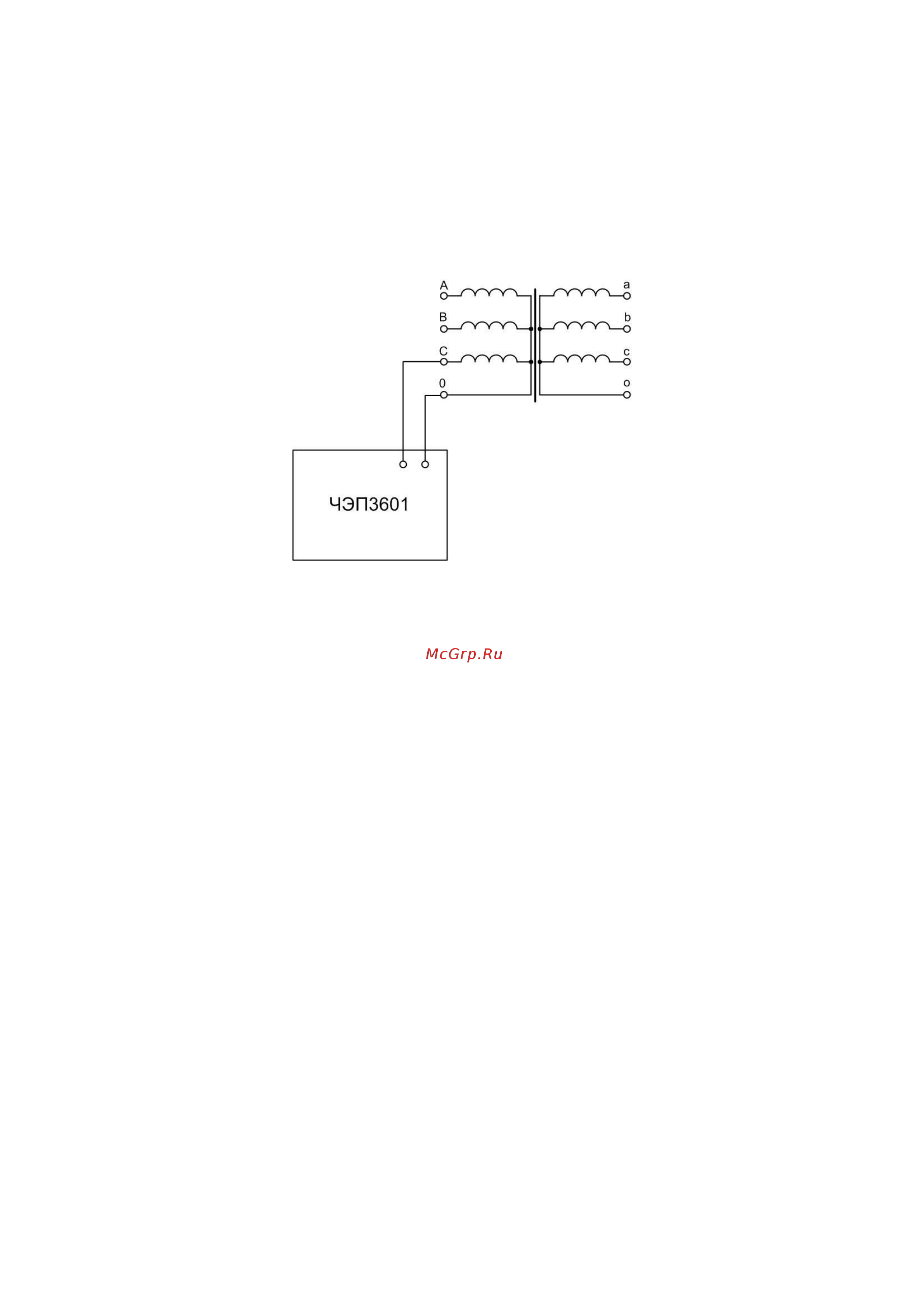

Рис. 2. Схема подключения к размагничиваемому трансформатору

3.4.3. Блок-схема и принцип действия

Блок-схема прибора ЧЭП3601 представлена на рис. 3. Прибор содержит

выпрямитель-инвертор 5, который выполнен по схеме моста на четырёх

полностью управляемых двунаправленных электронных ключах 1, 2, 3, 4. Одна

из диагоналей моста соединена с входными зажимами 6 и 7, предназначенными

для подключения к сети переменного тока, а другая, через датчик тока 9, – с

выходными зажимами 12 и 13, предназначенными для подключения обмотки

размагничиваемого трансформатора 14. Аналого-цифровой преобразователь

(АЦП) 10 преобразует сигналы от датчика напряжения 8 и датчика тока 9 в

цифровые коды и передает их цифровому процессору (ЦП) 11, который связан

своими цифровыми выходами с управляющими входами ключей 1, 2, 3, 4.
