Использование внешнего усилителя
С помощью стереофонического штекерного кабеля подключите
к аппарату внешний усилитель, размещаемый в Zone2.
Управление аппаратом из Zone2
(удаленное подключение)
Подключив ресивер/передатчик инфракрасных сигналов
к гнездам REMOTE IN/OUT аппарата, вы сможете управлять
аппаратом и внешними устройствами из Zone2 с помощью
прилагаемого пульта ДУ.
Прежде чем возможно будет управление внешними устройствами с помощью
прилагаемого пульта ДУ, необходимо сохранить коды пульта ДУ (c. 104).
COMPONENT
VIDEO
VIDEO
+12V
0.1A MAX.
TRIGGER OUT
D
EO
FMAM
75Ω
ANTENNA
P
R
PB
Y
AUDIO 2AUDIO 1
AV 6
V
5
AV
OUT
HDMI OUT
ARC
12
HDMI 1
(BD/DVD)
HDMI 2 HDMI 3 HDMI
MONITOR OUT
IN
OUT
REMOTE
ZONE 2
OUT
AUDIO
OUT
FRONT CE
N
R L
ZONE2
OUT
L
R
AUDIO
L
R

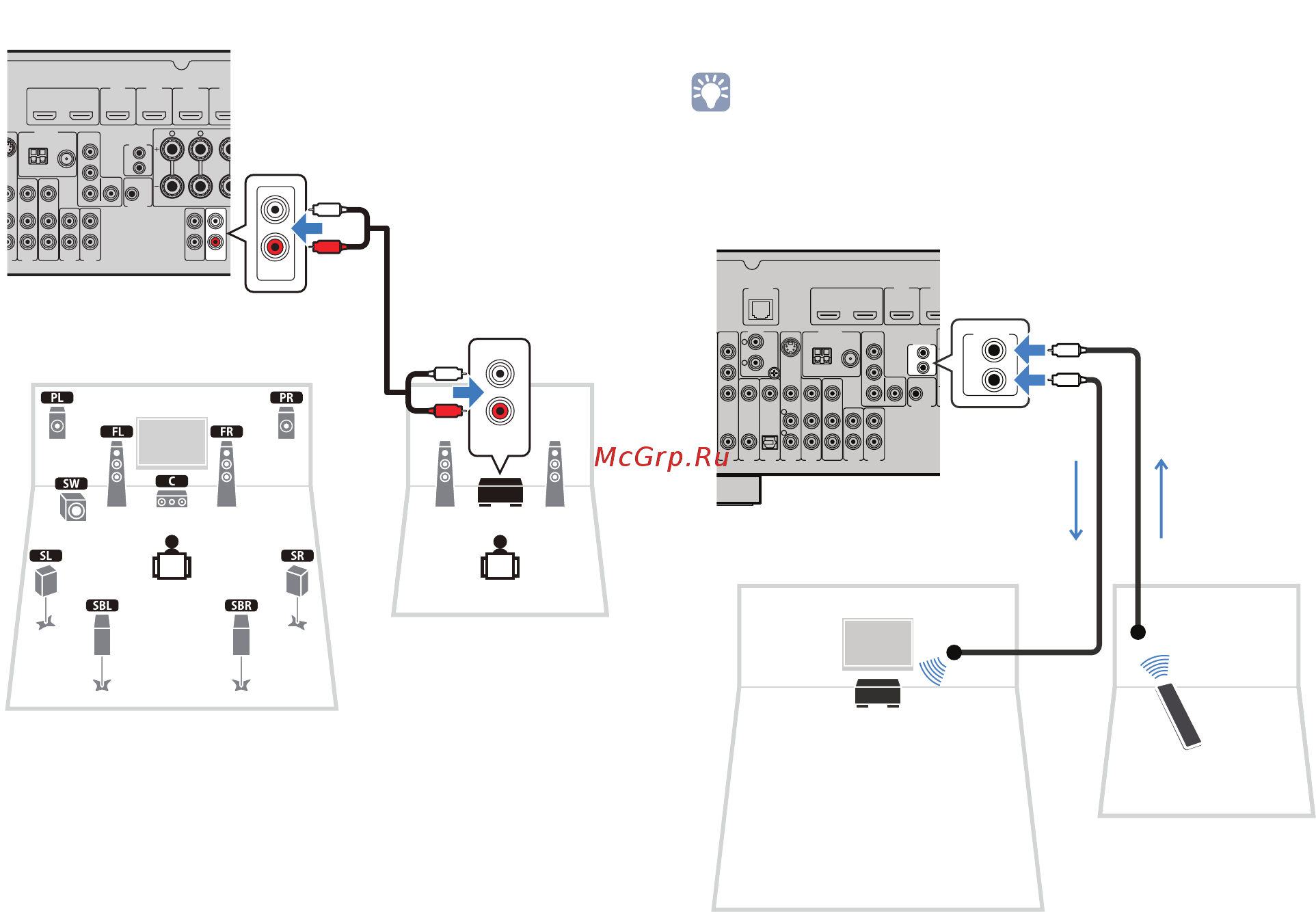

Данный аппарат (вид сзади)
Гнезда ZONE2 OUT
Zone2
Основная зона
Внешний усилитель
Аналоговый вход
(аналоговый
стереосигнал)
COMPONENT
VIDEO
VIDEO
+12V
0.1A MAX.
TRIGGER OUT
NETWORK
PHONO
GND
S VIDEO
FMAM
75Ω
ANTENNA
P
R
PB
Y
AUDIO 2AUDIO 1
AV 6AV 5AV 4AV 3
(
CD
)(
TV
)
VIDEO
AV 2
COAXIAL OPTICALCOAXIAL
AV
OUT
R
L
R
L
HDMI OUT
ARC
12
HDMI 1
(BD/DVD)
HD
M
MONITOR OUT
IN
OUT
REMOTE
IN
OUT
REMOTE
Данный аппарат (вид сзади)
Гнезда REMOTE IN/OUT
Передатчик
инфракрасных
сигналов
Внешнее устройство
(CD-проигрыватель и т. п.)
Пульт ДУ
Приемник
инфракрасного
сигнала
Zone2
Основная зона
