Kyocera ECOSYS M3145dn [40/85] Tf 2tg 2v2 2v3 2ta 2tb

Содержание

• Symbols in the parts list p.2
• Items listed in the revision columns are defined as follows p.2
• Confidential p.2
• Revision history p.2
• 記号の見方 p.2
• 改訂欄記載項目の内容は以下の通りです p.2
• 改訂履歴 p.2
• Ecosys m3145dn ecosys m3645dn ecosys m3145idn ecosys m3645idn ecosys m3655idn ecosys m3660idn p.3
• Contents 目次 p.4
• Fig 1 covers p.5
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.5
• Confidential p.5
• Parts with a ref no of 500 and above in the illustration indicate they are not selected for service parts イラスト中で 500 番台の ref 番号が付いている部品はサービスパーツに 選定されていません p.6
• Fig 1 covers p.6
• 部品番号 部 品 名 称 備 考 改 訂 p.6
• Tf 2tg 2v2 2v3 2ta 2tb 3 p.6
• Ref part no description notes revision quantity no 個数 p.6
• Confidential p.6
• Fig 1 covers p.7
• Confidential p.7
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.7
• Tf 2tg 2v2 2v3 2ta 2tb 3 p.8
• Fig 2 frames p.8
• Confidential p.8

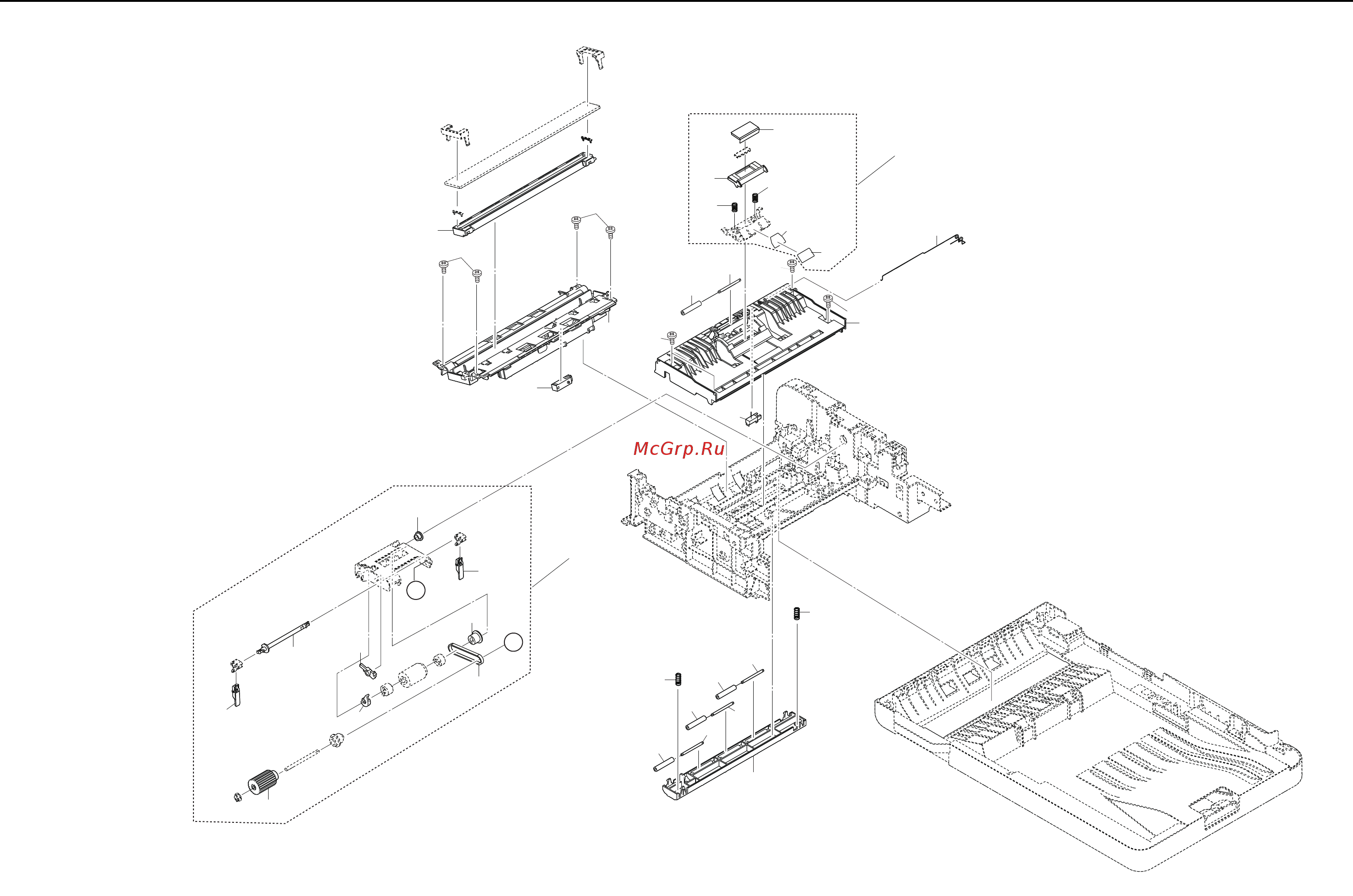

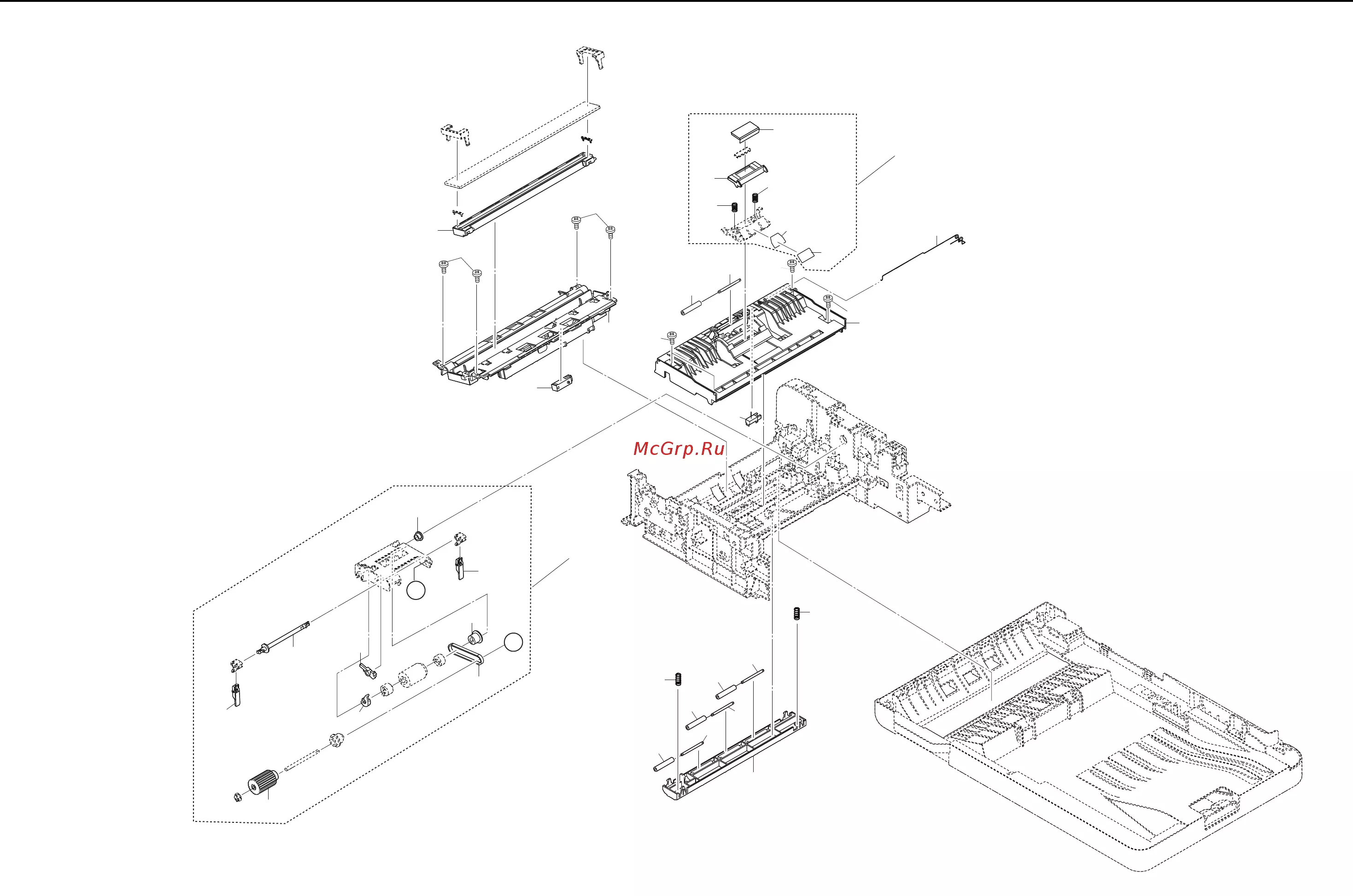

• Fig 2 frames p.9
• Tf 2tg 2v2 2v3 2ta 2tb 3 p.9
• Parts with a ref no of 500 and above in the illustration indicate they are not selected for service parts イラスト中で 500 番台の ref 番号が付いている部品はサービスパーツに 選定されていません p.9
• 部品番号 部 品 名 称 備 考 改 訂 p.9
• Ref part no description notes revision quantity no 個数 p.9
• Confidential p.9
• Fig 3 paper cassette p.10
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.10
• Confidential p.10
• Parts with a ref no of 500 and above in the illustration indicate they are not selected for service parts イラスト中で 500 番台の ref 番号が付いている部品はサービスパーツに 選定されていません p.11
• Fig 3 paper cassette p.11
• Confidential p.11
• 部品番号 部 品 名 称 備 考 改 訂 p.11
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.11
• Ref part no description notes revision quantity no 個数 p.11
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.12
• Fig 4 paper feed section p.12
• Confidential p.12
• 部品番号 部 品 名 称 備 考 改 訂 p.13
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.13
• Ref part no description notes revision quantity no 個数 p.13
• Parts with a ref no of 500 and above in the illustration indicate they are not selected for service parts イラスト中で 500 番台の ref 番号が付いている部品はサービスパーツに 選定されていません p.13
• Fig 4 paper feed section p.13
• Confidential p.13
• Ref part no description notes revision quantity no 個数 p.14
• Parts with a ref no of 500 and above in the illustration indicate they are not selected for service parts イラスト中で 500 番台の ref 番号が付いている部品はサービスパーツに 選定されていません p.14
• Fig 4 paper feed section p.14
• Confidential p.14
• 部品番号 部 品 名 称 備 考 改 訂 p.14
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.14
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.15
• Fig 5 image formation section p.15
• Confidential p.15
• 部品番号 部 品 名 称 備 考 改 訂 p.16
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.16
• Ref part no description notes revision quantity no 個数 p.16
• Parts with a ref no of 500 and above in the illustration indicate they are not selected for service parts イラスト中で 500 番台の ref 番号が付いている部品はサービスパーツに 選定されていません p.16
• Fig 5 image formation section p.16
• Confidential p.16
• Fig 6 developer section p.17
• Tf 2tg 2v2 2v3 2ta 2tb p.18
• Fig 6 developer section p.18
• Confidential p.18
• Fig 7 fuser section p.19
• 部品番号 部 品 名 称 備 考 改 訂 p.20
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.20
• Ref part no description notes revision quantity no 個数 p.20
• Parts with a ref no of 500 and above in the illustration indicate they are not selected for service parts イラスト中で 500 番台の ref 番号が付いている部品はサービスパーツに 選定されていません p.20
• Fig 7 fuser section p.20
• Confidential p.20
• Fig 8 exit section p.21
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.21
• Confidential p.21
• 部品番号 部 品 名 称 備 考 改 訂 p.22
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.22
• Ref part no description notes revision quantity no 個数 p.22
• Parts with a ref no of 500 and above in the illustration indicate they are not selected for service parts イラスト中で 500 番台の ref 番号が付いている部品はサービスパーツに 選定されていません p.22
• Fig 8 exit section p.22
• Confidential p.22
• Fig 9 scanner section p.23
• Confidential p.23
• Tf 2tg 2v2 2v3 2ta 2tb p.23
• Fig 9 scanner section p.24
• 部品番号 部 品 名 称 備 考 改 訂 p.24
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.24
• Ref part no description notes revision quantity no 個数 p.24
• Parts with a ref no of 500 and above in the illustration indicate they are not selected for service parts イラスト中で 500 番台の ref 番号が付いている部品はサービスパーツに 選定されていません p.24
• Confidential p.24
• Fig 10 drive section p.25
• Tf 2tg 2v2 2v3 2ta 2tb 3 p.25
• Confidential p.25
• Ref part no description notes revision quantity no 個数 p.26
• 部品番号 部 品 名 称 備 考 改 訂 p.26
• Tf 2tg 2v2 2v3 2ta 2tb 3 p.26
• Fig 10 drive section p.26
• Confidential p.26
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.27
• Ppm a4 47ppm letter af p.27
• Ppm a4 47ppm letter a 45ppm a4 47ppm letter af p.27
• Ppm a4 47ppm letter a p.27
• Fig 11 operation section 45ppm a4 47ppm letter a 45ppm a4 47ppm letter af p.27
• Confidential p.27
• Parts with a ref no of 500 and above in the illustration indicate they are not selected for service parts イラスト中で 500 番台の ref 番号が付いている部品はサービスパーツに 選定されていません p.28
• 部品番号 部 品 名 称 備 考 改 訂 p.28
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.28
• Ref part no description notes revision quantity no 個数 p.28
• Fig 11 operation section 45ppm a4 47ppm letter a 45ppm a4 47ppm letter af p.28
• Confidential p.28
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.29
• Fig 12 operation section 45ppm a4 47ppm letter b 45ppm a4 47ppm letter bf 55ppm a4 57ppm letter 60ppm a4 62ppm letter p.29
• Confidential p.29
• Confidential p.30
• 部品番号 部 品 名 称 備 考 改 訂 p.30
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.30
• Ref part no description notes revision quantity no 個数 p.30
• Parts with a ref no of 500 and above in the illustration indicate they are not selected for service parts イラスト中で 500 番台の ref 番号が付いている部品はサービスパーツに 選定されていません p.30
• Fig 12 operation section 45ppm a4 47ppm letter b 45ppm a4 47ppm letter bf 55ppm a4 57ppm letter 60ppm a4 62ppm letter p.30
• Fig 13 dp assy sp 45ppm a4 47ppm letter a 45ppm a4 47ppm letter af 45ppm a4 47ppm letter b 45ppm a4 47ppm letter bf p.31
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.31
• Confidential p.31
• 部品番号 部 品 名 称 備 考 改 訂 p.32
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.32
• Ref part no description notes revision quantity no 個数 p.32
• Parts with a ref no of 500 and above in the illustration indicate they are not selected for service parts イラスト中で 500 番台の ref 番号が付いている部品はサービスパーツに 選定されていません p.32
• Fig 13 dp assy sp 45ppm a4 47ppm letter a 45ppm a4 47ppm letter af 45ppm a4 47ppm letter b 45ppm a4 47ppm letter bf p.32
• Confidential p.32
• Fig 14 dp assy sp 55ppm a4 57ppm letter 60ppm a4 62ppm letter p.33
• Confidential p.34
• Tf 2tg 2v2 2v3 2ta 2tb p.34
• Fig 14 dp assy sp 55ppm a4 57ppm letter 60ppm a4 62ppm letter p.34
• Tf 2tg 2v2 2v3 2ta 2tb p.35
• Fig 15 dp covers 55ppm a4 57ppm letter 60ppm a4 62ppm letter p.35
• Confidential p.35
• 部品番号 部 品 名 称 備 考 改 訂 p.36
• Tf 2tg 2v2 2v3 2ta 2tb p.36
• Ref part no description notes revision quantity no 個数 p.36
• Parts with a ref no of 500 and above in the illustration indicate they are not selected for service parts イラスト中で 500 番台の ref 番号が付いている部品はサービスパーツに 選定されていません p.36
• Fig 15 dp covers 55ppm a4 57ppm letter 60ppm a4 62ppm letter p.36
• Confidential p.36
• Tf 2tg 2v2 2v3 2ta 2tb p.37
• Fig 16 dp frames 55ppm a4 57ppm letter 60ppm a4 62ppm letter p.37
• Confidential p.37
• Fig 16 dp frames 55ppm a4 57ppm letter 60ppm a4 62ppm letter p.38
• Confidential p.38
• Tf 2tg 2v2 2v3 2ta 2tb p.38
• Tf 2tg 2v2 2v3 2ta 2tb p.39
• Fig 17 dp table assy 55ppm a4 57ppm letter 60ppm a4 62ppm letter p.39
• Confidential p.39
• Tf 2tg 2v2 2v3 2ta 2tb p.40
• Fig 17 dp table assy 55ppm a4 57ppm letter 60ppm a4 62ppm letter p.40
• Confidential p.40
• Tf 2tg 2v2 2v3 2ta 2tb p.41
• Fig 18 dp paper feed section 55ppm a4 57ppm letter 60ppm a4 62ppm letter p.41
• Confidential p.41
• 部品番号 部 品 名 称 備 考 改 訂 p.42
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.42
• Ref part no description notes revision quantity no 個数 p.42
• Parts with a ref no of 500 and above in the illustration indicate they are not selected for service parts イラスト中で 500 番台の ref 番号が付いている部品はサービスパーツに 選定されていません p.42
• Fig 18 dp paper feed section 55ppm a4 57ppm letter 60ppm a4 62ppm letter p.42
• Confidential p.42
• Tf 2tg 2v2 2v3 2ta 2tb p.43
• Fig 19 dp paper conveying section 1 55ppm a4 57ppm letter 60ppm a4 62ppm letter p.43
• Confidential p.43
• Tf 2tg 2v2 2v3 2ta 2tb p.44
• Fig 19 dp paper conveying section 1 55ppm a4 57ppm letter 60ppm a4 62ppm letter p.44
• Confidential p.44
• Tf 2tg 2v2 2v3 2ta 2tb p.45
• Ppm a4 62ppm letter 60ppm a4 62ppm letter p.45
• Fig 20 dp paper conveying section 2 55ppm a4 57ppm letter 60ppm a4 62ppm letter p.45
• Confidential p.45
• 部品番号 部 品 名 称 備 考 改 訂 p.46
• Tf 2tg 2v2 2v3 2ta 2tb p.46
• Ref part no description notes revision quantity no 個数 p.46
• Parts with a ref no of 500 and above in the illustration indicate they are not selected for service parts イラスト中で 500 番台の ref 番号が付いている部品はサービスパーツに 選定されていません p.46
• Fig 20 dp paper conveying section 2 55ppm a4 57ppm letter 60ppm a4 62ppm letter p.46
• Confidential p.46
• Tf 2tg 2v2 2v3 2ta 2tb p.47
• Fig 21 dp drive section 55ppm a4 57ppm letter 60ppm a4 62ppm letter p.47
• Confidential p.47
• 部品番号 部 品 名 称 備 考 改 訂 p.48
• Tf 2tg 2v2 2v3 2ta 2tb p.48
• Ref part no description notes revision quantity no 個数 p.48
• Parts with a ref no of 500 and above in the illustration indicate they are not selected for service parts イラスト中で 500 番台の ref 番号が付いている部品はサービスパーツに 選定されていません p.48
• Fig 21 dp drive section 55ppm a4 57ppm letter 60ppm a4 62ppm letter p.48
• Confidential p.48
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.49
• Fig 22 wire section 1 p.49
• Confidential p.49
• 16 17 12 10 p.49
• Parts with a ref no of 500 and above in the illustration indicate they are not selected for service parts イラスト中で 500 番台の ref 番号が付いている部品はサービスパーツに 選定されていません p.50
• Fig 22 wire section 1 p.50
• Confidential p.50
• 部品番号 部 品 名 称 備 考 改 訂 p.50
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.50
• Ref part no description notes revision quantity no 個数 p.50
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.51
• Fig 23 wire section 2 p.51
• Confidential p.51
• 部品番号 部 品 名 称 備 考 改 訂 p.52
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.52
• Ref part no description notes revision quantity no 個数 p.52
• Parts with a ref no of 500 and above in the illustration indicate they are not selected for service parts イラスト中で 500 番台の ref 番号が付いている部品はサービスパーツに 選定されていません p.52
• Fig 23 wire section 2 p.52
• Confidential p.52
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.53
• Fig 24 wire section 3 45ppm a4 47ppm letter a 45ppm a4 47ppm letter af p.53
• Confidential p.53
• Confidential p.54
• 部品番号 部 品 名 称 備 考 改 訂 p.54
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.54
• Ref part no description notes revision quantity no 個数 p.54
• Parts with a ref no of 500 and above in the illustration indicate they are not selected for service parts イラスト中で 500 番台の ref 番号が付いている部品はサービスパーツに 選定されていません p.54
• Fig 24 wire section 3 45ppm a4 47ppm letter a 45ppm a4 47ppm letter af p.54
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.55
• Fig 25 wire section 3 45ppm a4 47ppm letter b 45ppm a4 47ppm letter bf 55ppm a4 57ppm letter 60ppm a4 62ppm letter p.55
• Confidential p.55
• 部品番号 部 品 名 称 備 考 改 訂 p.56
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.56
• Ref part no description notes revision quantity no 個数 p.56
• Parts with a ref no of 500 and above in the illustration indicate they are not selected for service parts イラスト中で 500 番台の ref 番号が付いている部品はサービスパーツに 選定されていません p.56
• Fig 25 wire section 3 45ppm a4 47ppm letter b 45ppm a4 47ppm letter bf 55ppm a4 57ppm letter 60ppm a4 62ppm letter p.56
• Confidential p.56
• Fig 26 wire section 4 45ppm a4 47ppm letter a 45ppm a4 47ppm letter af 45ppm a4 47ppm letter b 45ppm a4 47ppm letter bf p.57
• Confidential p.57
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.57
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.58
• Fig 26 wire section 4 45ppm a4 47ppm letter a 45ppm a4 47ppm letter af 45ppm a4 47ppm letter b 45ppm a4 47ppm letter bf p.58
• Confidential p.58
• Tf 2tg 2v2 2v3 2ta 2tb p.59
• Fig 27 wire section 4 55ppm a4 57ppm letter 60ppm a4 62ppm letter p.59
• Confidential p.59
• 部品番号 部 品 名 称 備 考 改 訂 p.60
• Tf 2tg 2v2 2v3 2ta 2tb 1 p.60
• Ref part no description notes revision quantity no 個数 p.60
• Parts with a ref no of 500 and above in the illustration indicate they are not selected for service parts イラスト中で 500 番台の ref 番号が付いている部品はサービスパーツに 選定されていません p.60
• Fig 27 wire section 4 55ppm a4 57ppm letter 60ppm a4 62ppm letter p.60
• Confidential p.60
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.61
• Fig 28 accessories 45ppm a4 47ppm letter a 45ppm a4 47ppm letter af 45ppm a4 47ppm letter b 45ppm a4 47ppm letter bf p.61
• Confidential p.61
• 部品番号 部 品 名 称 備 考 改 訂 p.62
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.62
• Ref part no description notes revision quantity no 個数 p.62
• Parts with a ref no of 500 and above in the illustration indicate they are not selected for service parts イラスト中で 500 番台の ref 番号が付いている部品はサービスパーツに 選定されていません p.62
• Fig 28 accessories 45ppm a4 47ppm letter a 45ppm a4 47ppm letter af 45ppm a4 47ppm letter b 45ppm a4 47ppm letter bf p.62
• Confidential p.62
• 部品番号 部 品 名 称 備 考 改 訂 p.63
• Tf 2tg 2v2 2v3 2ta 2tb 3 p.63
• Ref part no description notes revision quantity no 個数 p.63
• Parts with a ref no of 500 and above in the illustration indicate they are not selected for service parts イラスト中で 500 番台の ref 番号が付いている部品はサービスパーツに 選定されていません p.63
• Fig 28 accessories 45ppm a4 47ppm letter a 45ppm a4 47ppm letter af 45ppm a4 47ppm letter b 45ppm a4 47ppm letter bf p.63
• Confidential p.63
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.64
• Fig 29 accessories 55ppm a4 57ppm letter 60ppm a4 62ppm letter p.64
• Confidential p.64
• Confidential p.65
• 部品番号 部 品 名 称 備 考 改 訂 p.65
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.65
• Ref part no description notes revision quantity no 個数 p.65
• Parts with a ref no of 500 and above in the illustration indicate they are not selected for service parts イラスト中で 500 番台の ref 番号が付いている部品はサービスパーツに 選定されていません p.65
• Fig 29 accessories 55ppm a4 57ppm letter 60ppm a4 62ppm letter p.65
• Fig 30 pt 320 p.66
• 部品番号 部 品 名 称 備 考 改 訂 p.67
• Tf 2tg 2v2 2v3 2ta 2tb p.67
• Ref part no description notes revision quantity no 個数 p.67
• Parts with a ref no of 500 and above in the illustration indicate they are not selected for service parts イラスト中で 500 番台の ref 番号が付いている部品はサービスパーツに 選定されていません p.67
• Fig 30 pt 320 p.67
• Confidential p.67
• Fig 31 maintenance kits 45ppm a4 47ppm letter a 45ppm a4 47ppm letter af 45ppm a4 47ppm letter b 45ppm a4 47ppm letter bf p.68
• Ref part no description notes revision quantity no 個数 p.68
• Parts with a ref no of 500 and above in the illustration indicate they are not selected for service parts イラスト中で 500 番台の ref 番号が付いている部品はサービスパーツに 選定されていません p.68
• Confidential p.68
• 部品番号 部 品 名 称 備 考 改 訂 p.68
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.68
• 部品番号 部 品 名 称 備 考 改 訂 p.69
• Tf 2tg 2v2 2v3 2ta 2tb 2 p.69
• Ref part no description notes revision quantity no 個数 p.69
• Parts with a ref no of 500 and above in the illustration indicate they are not selected for service parts イラスト中で 500 番台の ref 番号が付いている部品はサービスパーツに 選定されていません p.69
• Fig 32 maintenance kits 55ppm a4 57ppm letter 60ppm a4 62ppm letter p.69
• Confidential p.69
• Tf 2tg 2v2 2v3 2ta 2tb 3 p.70
• Part no description fig no p.70
• Index 索引 p.70
• Confidential p.70
• 部品番号 部 品 名 称 p.71
• Tf 2tg 2v2 2v3 2ta 2tb 3 p.71
• Part no description fig no p.71
• Confidential p.71
• 部品番号 部 品 名 称 p.72
• Tf 2tg 2v2 2v3 2ta 2tb 3 p.72
• Part no description fig no p.72
• Confidential p.72
• 部品番号 部 品 名 称 p.73
• Tf 2tg 2v2 2v3 2ta 2tb 3 p.73
• Part no description fig no p.73
• Confidential p.73
• 部品番号 部 品 名 称 p.74
• Tf 2tg 2v2 2v3 2ta 2tb 3 p.74
• Part no description fig no p.74
• Confidential p.74
• Pf 3110 p.75
• Contents 目次 p.76
• Fig 1 paper feed section p.77
• Fig 1 paper feed section p.78
• 部品番号 部 品 名 称 備 考 改 訂 p.78
• Ref part no description notes revision quantity no 個数 p.78
• Parts with a ref no of 500 and above in the illustration indicate they are not selected for service parts イラスト中で 500 番台の ref 番号が付いている部品はサービスパーツに 選定されていません p.78
• Fig 2 paper cassette p.79
• 部品番号 部 品 名 称 備 考 改 訂 p.80
• Ref part no description notes revision quantity no 個数 p.80
• Parts with a ref no of 500 and above in the illustration indicate they are not selected for service parts イラスト中で 500 番台の ref 番号が付いている部品はサービスパーツに 選定されていません p.80
• Fig 2 paper cassette p.80
• Fig 3 wire section p.81
• Fig 3 wire section p.82
• Part no description fig no p.83
• Index 索引 p.83
• Kyocera document solutions asia limited p.84
• Kyocera document solutions america inc headquarters p.84
• Kyocera document solutions p.84
• Singapore pte ltd p.84
• Australia pty ltd p.84
• New zealand ltd p.84
• Mexico s a de c v p.84
• Latin america p.84
• Kyocera document solutions thailand corp ltd p.84
• Kyocera document solutions taiwan corporation p.84
• Kyocera document solutions korea co ltd p.84
• Kyocera document solutions india private limited p.84
• Kyocera document solutions hong kong limited p.84
• Kyocera document solutions china corporation p.84
• Kyocera document solutions chile spa p.84
• Kyocera document solutions canad p.84
• Kyocera document solutions brazil ltda p.84
• Kyocera document solutions south africa pty ltd p.85
• Kyocera document solutions belgium n v p.85
• Kyocera document solutions russia llc p.85
• Kyocera document solutions austria gmbh p.85
• Kyocera document solutions portugal lda p.85
• Kyocera bilgitas document solutions turkey a s p.85
• Kyocera document solutions norge nuf p.85
• Kyocera document solutions nordic ab p.85
• Kyocera document solutions nederland b v p.85
• Kyocera document solutions middle east p.85
• Kyocera document solutions italia s p a p.85
• Kyocera document solutions inc p.85
• Kyocera document solutions france s a s p.85
• Kyocera document solutions finland oy p.85
• Kyocera document solutions europe b v amsterdam nl zürich branch p.85
• Kyocera document solutions europe b v p.85
• Kyocera document solutions espana s a p.85
• Kyocera document solutions deutschland gmbh p.85
• Kyocera document solutions u k limited p.85
• Kyocera document solutions danmark a s p.85
