Руководство пользователя Vacuklav
®
23 B+/31 B+
3

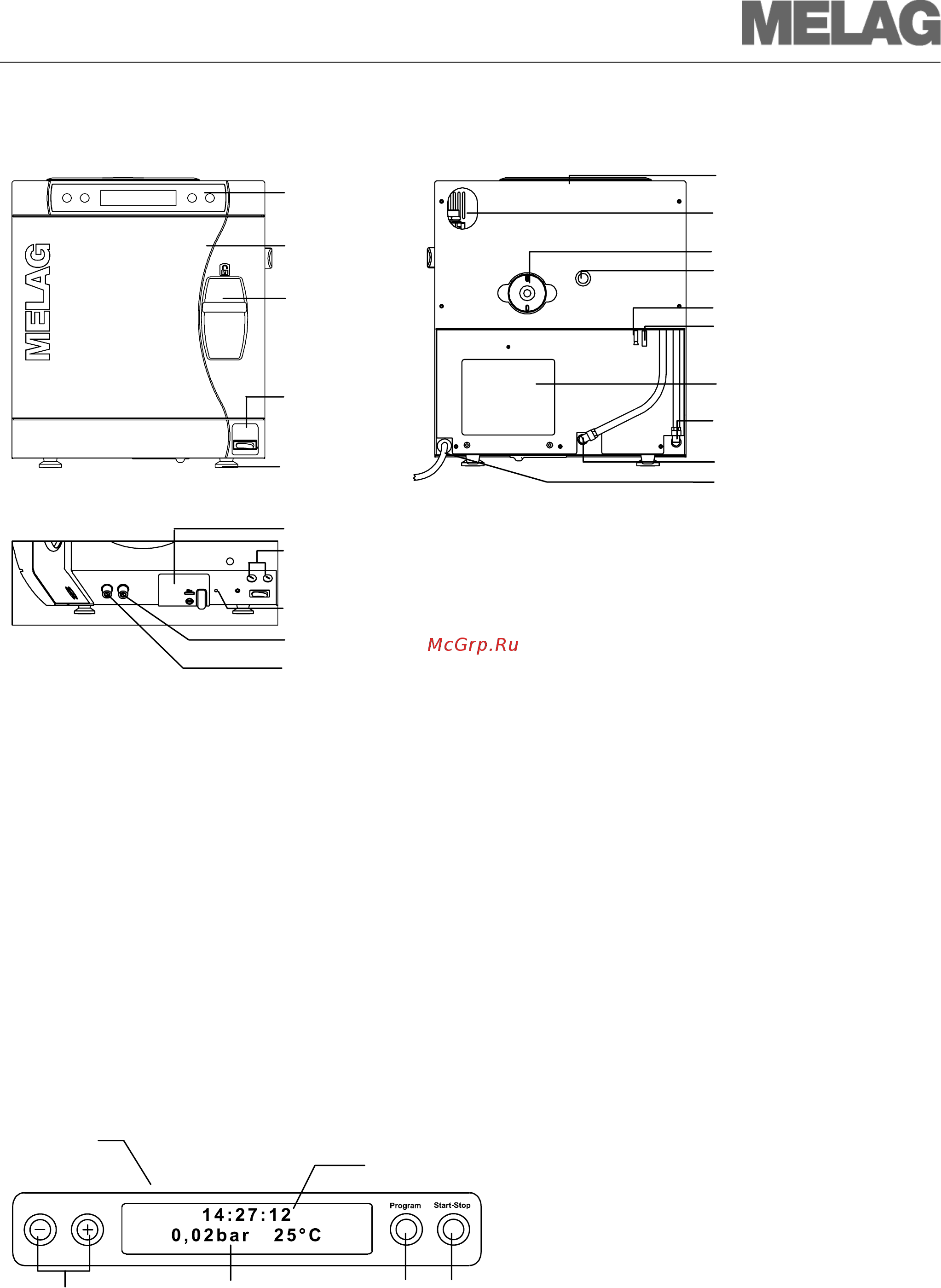

Вид устройства
Вид спереди
Вид сзади
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
(13)
(14)
(15)
Вид спереди внизу при открытой дверце
(16)
(17)
(18)
(19)
(20)
(1) Область управления и дисплей (11) Защита от перелива
(2) Дверца (открывается налево) (12) Радиатор
(3) Скользящий запор
(4) Главный выключатель
(13) Вход для подключения MELAdem
®
,
быстросъёмное винтовое соединение ∅ 8x1
(5) Передние ножки (регулируемые) (14)
Сброс отработанной воды, шланг ∅ 8x1
(6) Крышка водяного бака (15) Электрический кабель
(16) Серийный интерфейс (RS232)* (7) Выход для дополнительных подключений
EN1717
(17) Предохранители – 2x 16A/ gRl
(8) Стерильный фильтр (18) Кнопка перезагрузки при перегреве
(9) Предохранительный клапан (19) Подключение слива из бака с дистиллированной водой
(10) Слив в дренаж (опционально) (20) Подключение слива из
бака с использованной водой
Панель управления
Панель управления состоит из двухстрочного буквенно-цифрового дисплея и четырёх кнопок.
(
A
)
2-х строчный дисплей
для отображения информации о состоянии
программы и параметров
(B)
Функциональные кнопки (-) и (+)
для выбора, установки и отображения
специальных функций,
КНОПКА (+) для отпирания
дверцы
(C)
Давление в камере (бар) и температура (°C)
(D)
Время (час:мин:сек)
(E)
Кнопка выбора программы (P) для выбора
программы стерилизации/тестовой прграммы и
выбора и установки опций (подменю)
специальных функций
(F)
Кнопка Старт – Стоп (S)
запускать программу, прерывать программу
(B)
(C)
(
A
)
(E)
(F)
(D)
