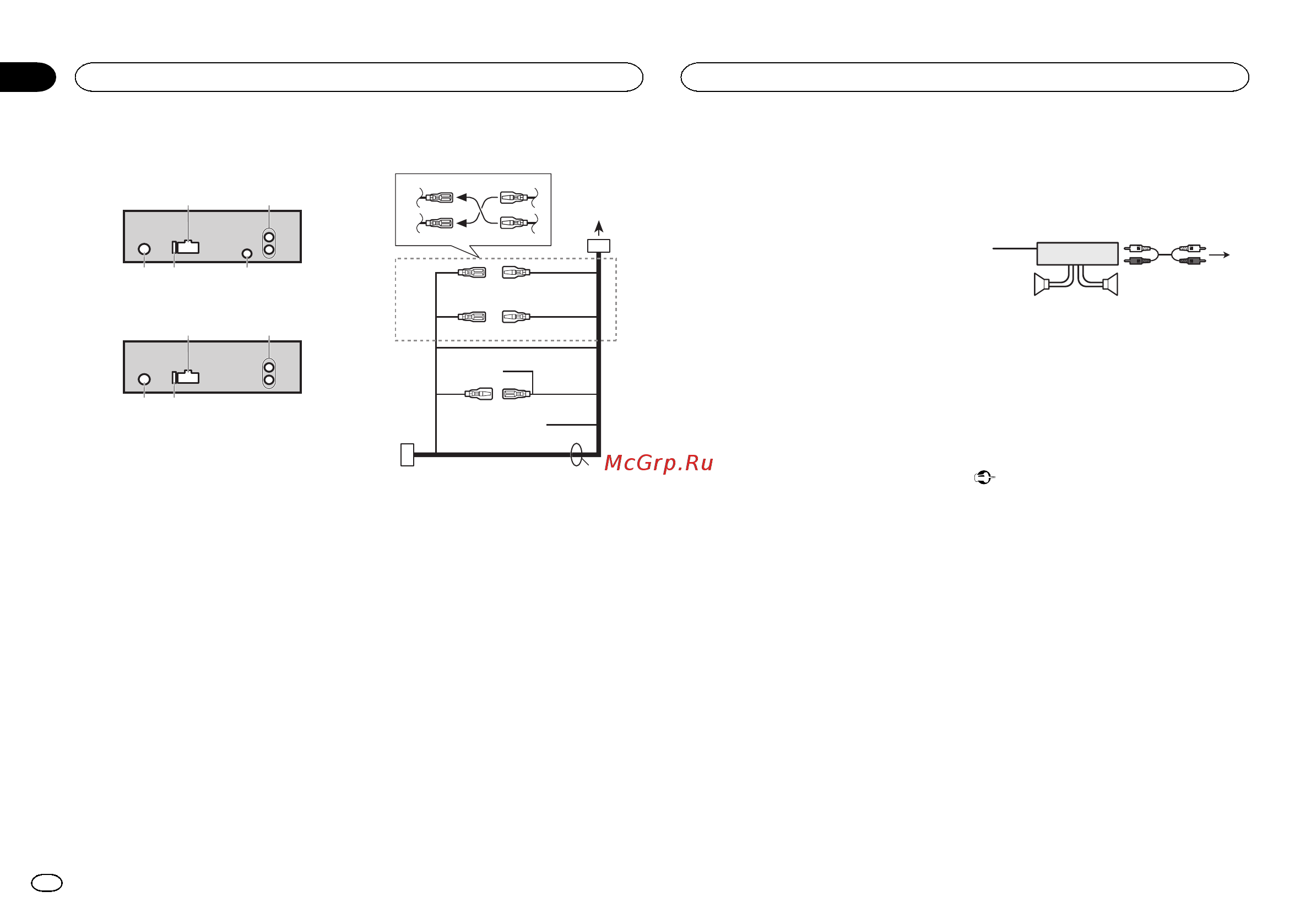

Questa unità
DEH-1420UB, DEH-1400UB e DEH-1400UBB
1
3 45
2
DEH-1410UB
1
3 4
2
1 Ingresso cavo di alimentazione
2 Uscita posteriore o del subwoofer
3 Ingresso antenna
4 Fusibile (10 A)
5 Ingresso remoto cablato
È possibile collegare un adattatore per tele-
comando cablato (venduto a parte).
Cavo di alimentazione
1
3
3
2
4
4
5
5
6
6
b
8
9
7
a
e
d
c
1 Allingresso del cavo di alimentazione
2 A seconda del tipo di veicolo, la funzione di
3 e 5 potrebbe essere diversa. In questo
caso, accertarsi di collegare 4 a 5 e 6 a 3.
3 Giallo
Riserva (o accessorio)
4 Giallo
Collegare al terminale di alimentazione co-
stante 12 V.
5 Rosso
Accessorio (o riserva)
6 Rosso
Collegare al terminale controllato dallinter-
ruttore di accensione (12 V CC).
7 Collegare insieme i cavi dello stesso colore.
8 Nero (messa a terra telaio)
9 Blu/bianco
La posizione dei pin del connettore ISO sarà
diversa a seconda del tipo di veicolo. Collega-
re 9 e b quando il Pin 5 è del tipo controllo
antenna. In un altro tipo di veicolo, non colle-
gare mai 9 e b.
a Blu/bianco
Collegare al terminale di controllo del siste-
ma dellamplificatore di potenza (max.
300 mA 12 V CC).
b Blu/bianco
Collegare al terminale di controllo del relè
dellantenna automatica (max. 300 mA 12 V
CC).
c Giallo/nero
Solo per i modelli DEH-1420UB, DEH-1400UB
e DEH-1400UBB.
Se si utilizza un apparecchio dotato di funzio-
ne di silenziamento, collegare questo cavo al
cavo di silenziamento audio di tale apparec-
chio. In caso contrario, non collegare il cavo
di silenziamento audio.
d Cavi altoparlanti
Bianco: Anteriore sinistro +
Bianco/nero: Anteriore sinistro *
Grigio: Anteriore destro +
Grigio/nero: Anteriore destro *
Verde: Posteriore sinistro + o subwoofer +
Verde/nero: Posteriore sinistro * o subwoo-
fer *
Viola: Posteriore destro + o subwoofer +
Viola/nero: Posteriore destro * o subwoofer
*
e Connettore ISO
In alcuni veicoli, il connettore ISO potrebbe
essere diviso in due. In questo caso, accertar-
si di collegare entrambi i connettori.
Note
! Cambiare le impostazioni iniziali dellunità.
Fare riferimento a REAR-SP (impostazione
delluscita posteriore) a pagina 34 e PREOUT
(impostazione pre-out) a pagina 34.
Luscita subwoofer di questa unità è mono.
! Se si usa un subwoofer da 70 W (2 Ω), assi-
curarsi di collegarlo ai fili viola e viola/nero di
questa unità. Non collegare niente ai fili
verde e verde/nero.
Amplificatore di potenza
(venduto a parte)
Eseguire questi collegamenti quando si usa
lamplificatore opzionale.
1
3
2
4
55
1 Telecomando sistema
Collegare al cavo Blu/bianco.
2 Amplificatore di potenza (venduto a parte)
3 Collegare con cavi RCA (venduti a parte)
4 Alluscita posteriore o del subwoofer
5 Altoparlanti posteriori o subwoofer

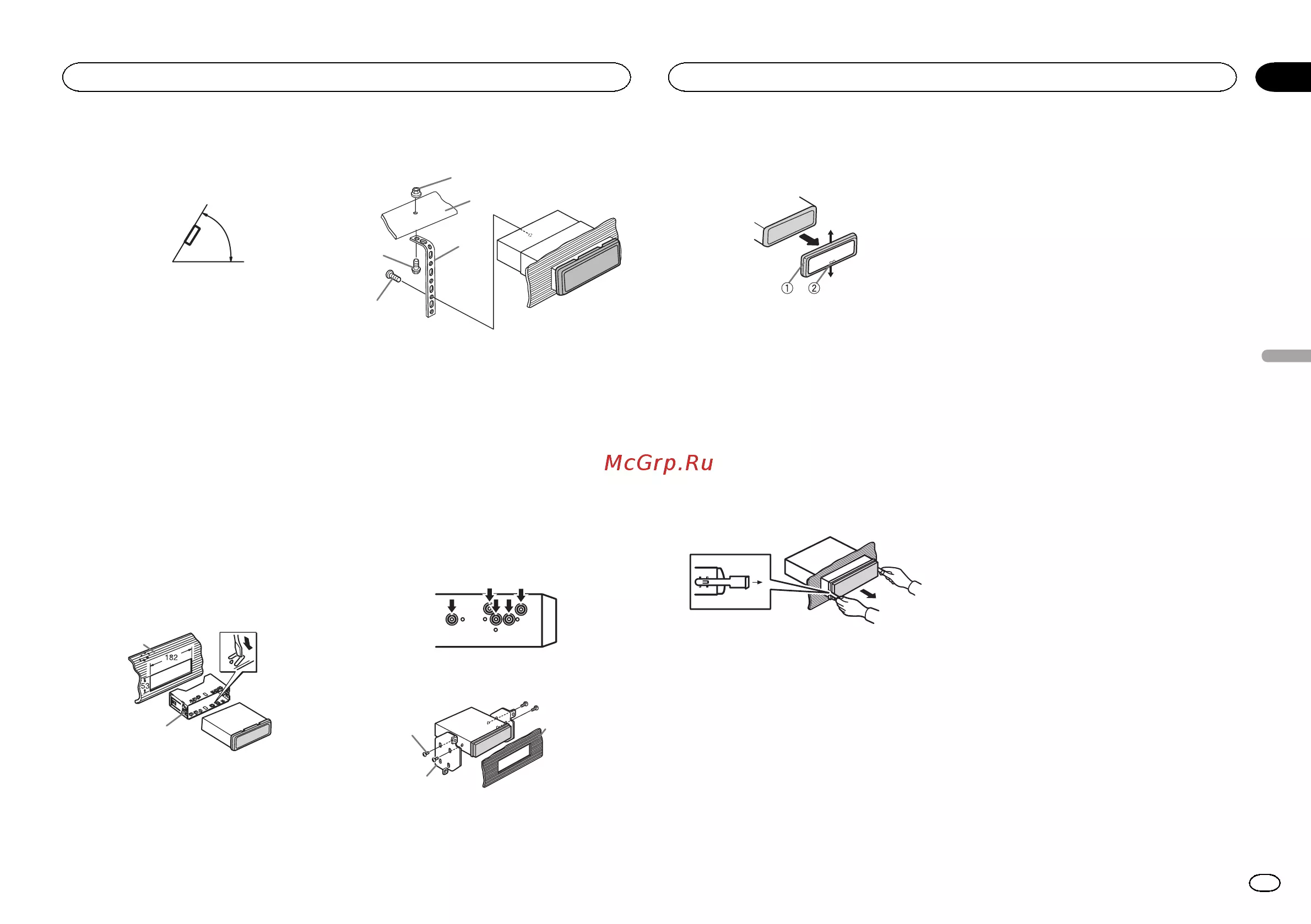

Installazione
Importante
! Controllare tutti i collegamenti e i sistemi
prima dellinstallazione finale.
! Non utilizzare componenti non approvati,
poiché potrebbero provocare malfunziona-
menti.
! Consultare il rivenditore se linstallazione ri-
chiede la trapanatura di fori o altre modifiche
del veicolo.
! Non installare questa unità se:
potrebbe interferire con il funzionamento del
veicolo.
potrebbe procurare lesioni al passeggero in
caso di arresto improvviso del veicolo.
! Se si surriscalda il laser a semiconduttore
potrebbe subire danni. Non installare questa
unità in luoghi soggetti a surriscaldamento,
come in prossimità delle bocchette dellim-
pianto di riscaldamento.
Installazione
36
Sezione
Installazione
It
