Порядок работы22
Коррекция трапецеидального искажения
Трапецеидальность выражается в заметном увеличении ширины верхней или
нижней части проецируемого изображения. Это происходит, когда проектор
не перпендикулярен экрану.
Для исправления таких искажений, необходимо, прежде всего, отрегулировать
высоту проектора, а если вы хотите воспользоваться функцией
автоматической коррекции трапеции, проследите за тем, чтобы для функции
Автокорр. трапеции в меню ДИСПЛЕЙ было установлено значение Вкл
..
В противном случае, необходимо исправить искажения вручную, выполнив
ОДНУ из этих процедур.

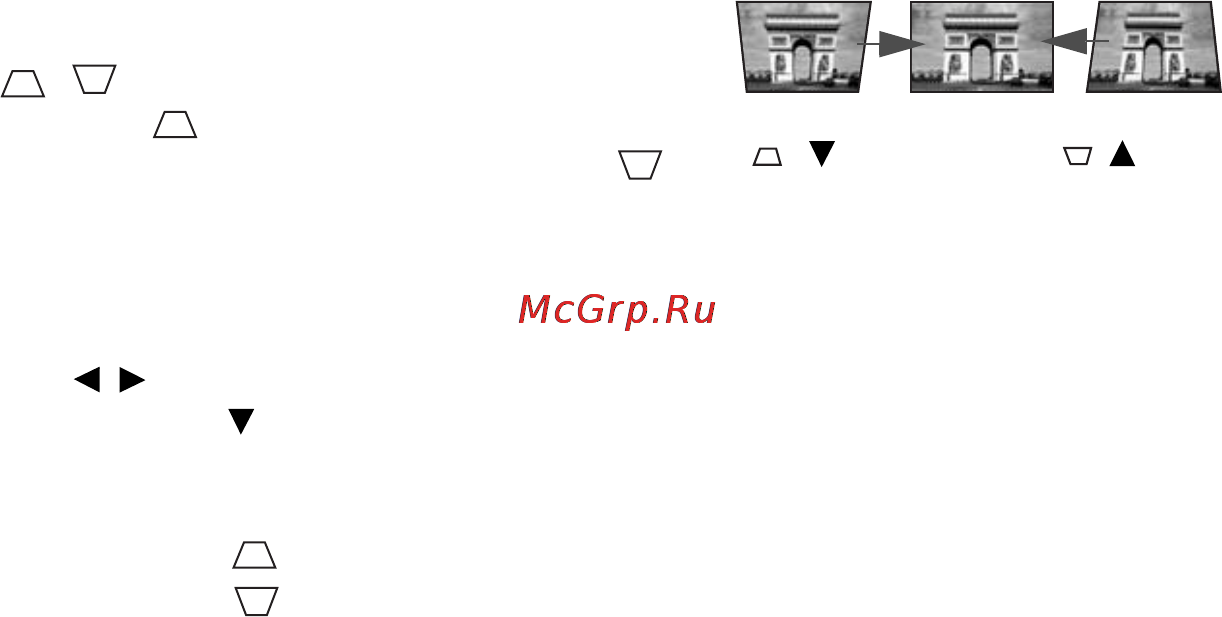

• С помощью пульта дистанционного управления
Для отображения страницы корректировки
параметра "Трапецеидальность" нажмите
/ на проекторе или на пульте ДУ.
Нажмите для коррекции трапеции в
верхней части изображения. Нажмите
для коррекции трапеции в нижней части
изображения.
• Экранное меню
1. Нажмите кнопку MENU/EXIT (
МЕНЮ ВЫХОД), а затем нажимайте кнопки
/ до тех пор, пока не будет выбрано меню ДИСПЛЕЙ.
2. Нажмите , чтобы выделить Трапецеидальность, а затем нажмите
MODE/ENTER (РЕЖИМ/ВВОД). На экране появится страница
корректировки параметра Трапецеидальность.
3. Нажмите для коррекции трапеции в верхней части изображения.
Нажмите для коррекции трапеции в нижней части изображения.
Нажмите
/.
Нажмите
/.
