Расположение проектора 15
Выбор размера проецируемого
изображения
Размер проецируемого изображения зависит от расстояния между
объективом проектора и экраном, настройки масштабирования
ивидеоформата.
Размеры проецируемого изображения
Для расчета нужного положения центра объектива см. "Габаритные размеры"
на стр. 55.
LX60ST
Например, при использовании 120-дюймового экрана , рекомендованное
расстояние проецирование - 1481 мм, а вертикальное смещение 274 мм.
Если измеренное расстояние проецирования составляет 2.0 м (2000 мм)
самое близкое соответствие вы найдете в колонке таблицы "Расстояние до
экрана (мм)" иэто будет 1852 мм. Просмотрев этот ряд вы увидите, что
требуется экран 150'' (около 3,8 м).
Размер экрана
Расстояние до экрана (мм)
Вертикальное
смещение (мм)
Диагональ
Ш
(мм)
В
(мм)
дюймы мм
80 2032 1626 1219 988 183
100 2540 2032 1524 1235 229
120 3048 2438 1829 1481 274
150 3810 3048 2286 1852 343
180 4572 3658 2743 2222 411
200 5080 4064 3048 2469 457
220 5588 4470 3353 2716 503
240 6096 4877 3658 2963 549
270 6858 5486 4115 3333 617
300 7620 6096 4572 3704 686

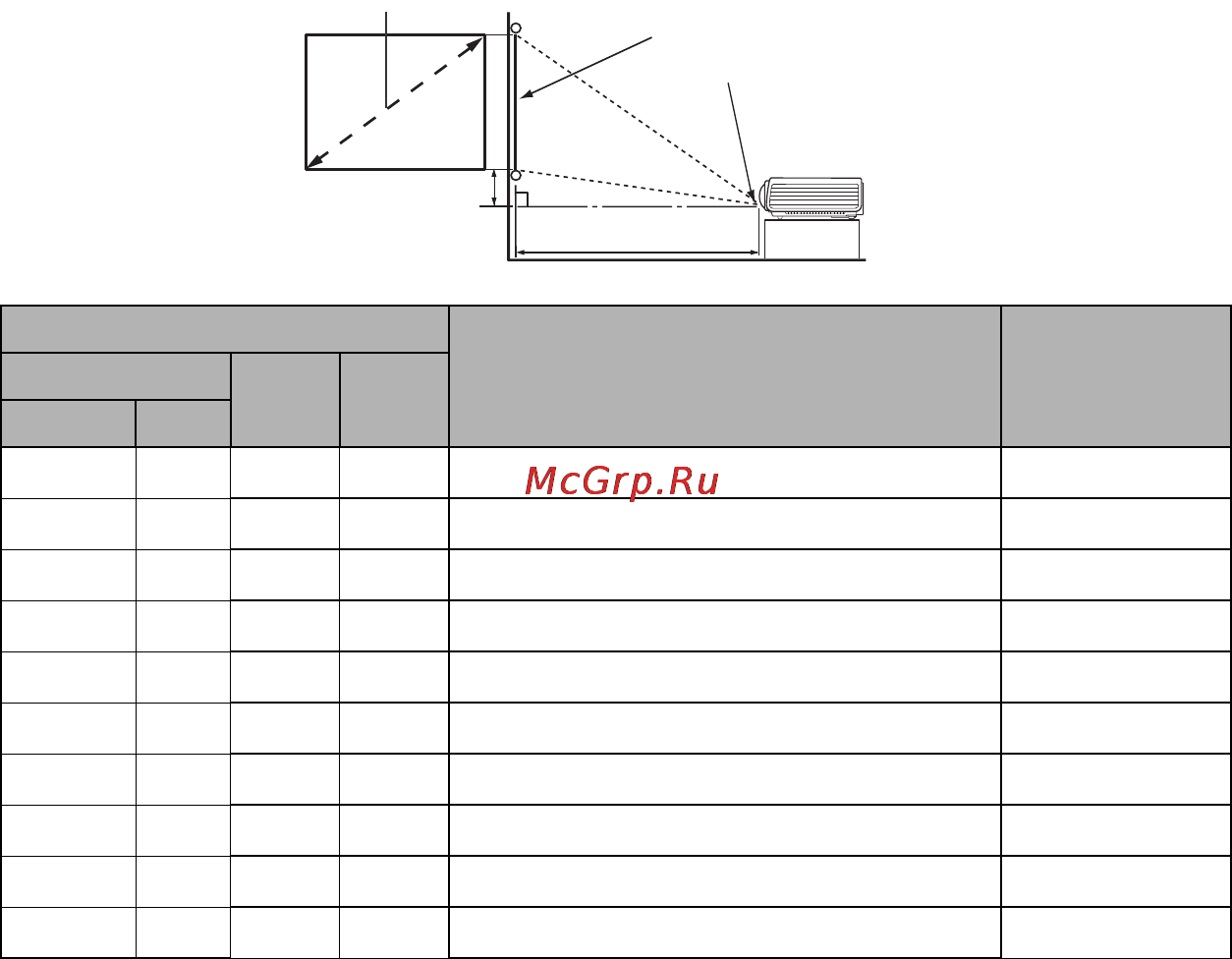

Размер экрана
Расстояние проецирования
Центр объектива
Экран
Вертикальное смещение
