15
Operation
Selecting stored station
In radio mode, press / buttons on the
RC or on the panel to select the stored station
upward/downward.
Mono/Stereo selector
In radio mode, you can press ST/AUDIO
button on the RC to select mono or stereo
mode. Stereo reception is on when MONO
disappears on the display. It is switched to
mono mode when MONO appears. When the
received stereo signal is weak, switch to mono
mode to improve the signal.
The function is available only in FM bands.
Local/distant selector
In radio mode, press LOC/SUB-T button on
the RC or LOC button on the panel to select
strong or weak station reception. LOC appears
on the display and only local stations are
available. When you turn it off both distant and
local stations can be received.
The function is invalid in AM bands.
RDS background
RDS service availability varies with areas.
Please understand if RDS service is not
available in you area, the following service is
not available.
RDS touchable user interface

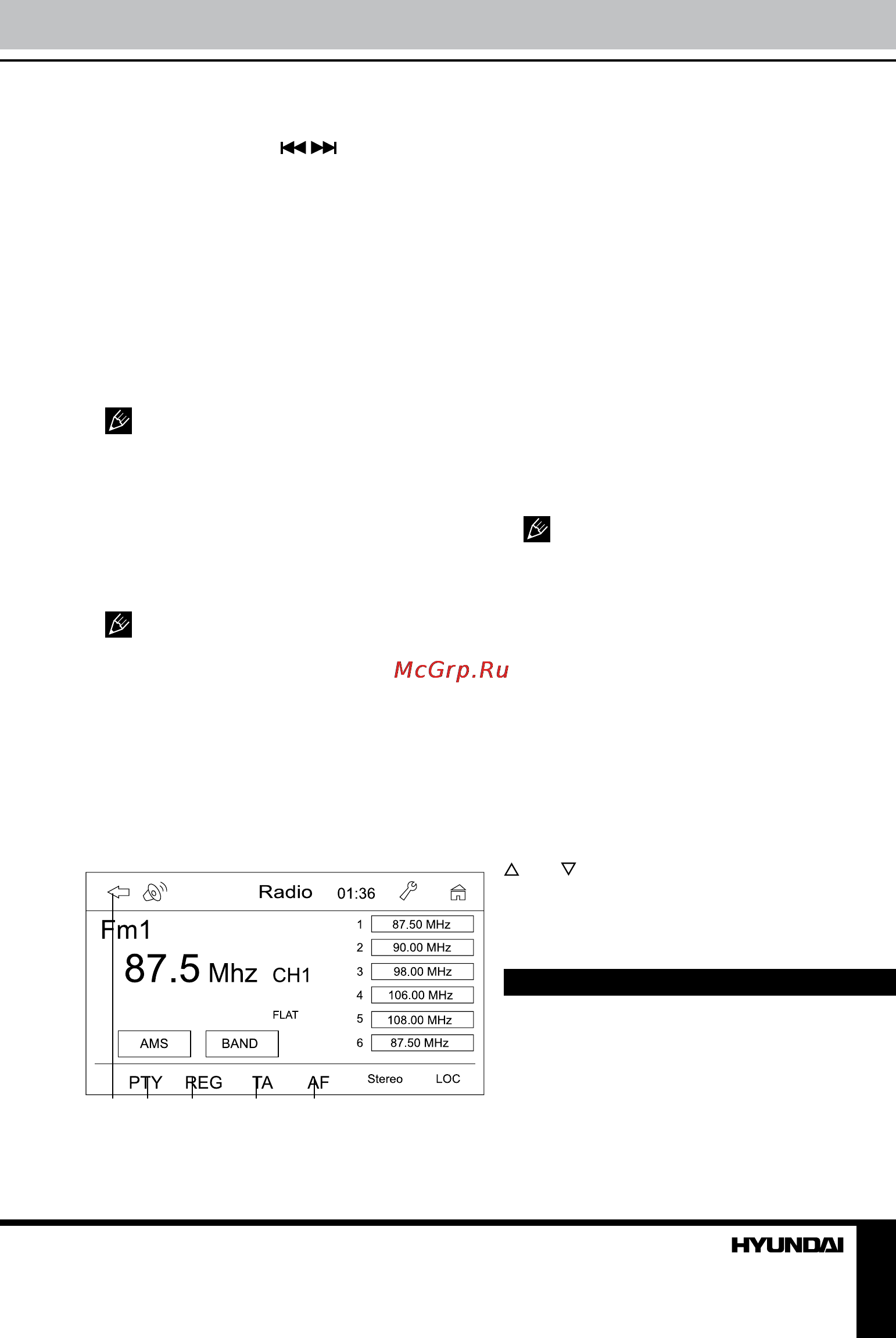

In Radio interface, touch the arrow in the left
upper corner; following menu will be displayed:
21 3 4 5
1. Touch to go to Radio interface.
2. Touch it to set PTY function on or off.
3. Touch to set REG function on or off.
When REG is on, AF switching or PI SEEK is
implemented to the station which have all PI
codes are same as current station.
4. Touch it to set TA function on/off.
5. Touch it to set AF function on/off.
All the other icons of this interface
correspond to the main Radio interface.
AF (Alternative frequencies) function
Briefly press AF/EQ button on the RC or EQ/
AF button on the panel to enable AF function.
When the radio signal strength is poor,
enabling the AF function will allow the unit to
automatically search another station with the
same PI (Program Identification) as the current
station but with stronger signal strength.
AF indicator on the display will flash until
RDS information is received.
TA (Traffic alarm) function
Briefly press TA/LOUD button on the RC
or LOUD/TA button on the panel to activate
the traffic alarm function. When AF is on, the
TA displays on TFT, or else, if there is no TP
information, the mode will search TP station
automatically.
PTY (Program type)
Briefly press PTY/ANGLE button on the RC
to activate PTY function. When PTY is on, PTY
menu appears on the monitor, you can touch
and icons to select a program type. After
selecting, touch the programm type icon to
start searching the program.
TV tuner operation
TV touch screen menu
When you select TV mode, following
touchable User Interface will be displayed:
