Benq GP3 [30/124] Подключение источника видеосигнала

Подключение

Подключение источника видеосигнала,

оснащенного выходом Composite Video

Осмотрев источник видеосигнала, определите наличие свободного

композитного видеовыхода:

• При наличии свободного выхода можно переходить к следующему пункту.

• При отсутствии свободного выхода необходимо выбрать альтернативный

способ подключения источника видеосигнала.

Подключение проектора к источнику видеосигнала,

оснащенному композитным видеовыходом:

1. Возьмите видеокабель и подключите один конец к композитному

видеовыходу источника видеосигнала.

2. Подключите другой конец видеокабеля к гнезду видеосигнала кабеля с

несколькими входными разъемами.

3. Подключите другой конец кабеля с несколькими входными разъемами к

гнезду PC/AV на проекторе.

4. Подключите кабель с несколькими входными разъемами к гнезду PC/AV

на проекторе.

5. Для использования

динамика проектора с помощью подходящего

аудиокабеля подключите один разъем кабеля к гнезду аудиовыхода

устройства-источника видеосигнала, а другой разъем – к входному

гнезду кабеля с несколькими входными разъемами.

Источник видеосигнала следует подключать через композитный видеовход только в

том случае, если он не оснащен компонентным видеовходом. Подробнее см. в разделе

«Подключение источников видеосигнала» на стр. 27.

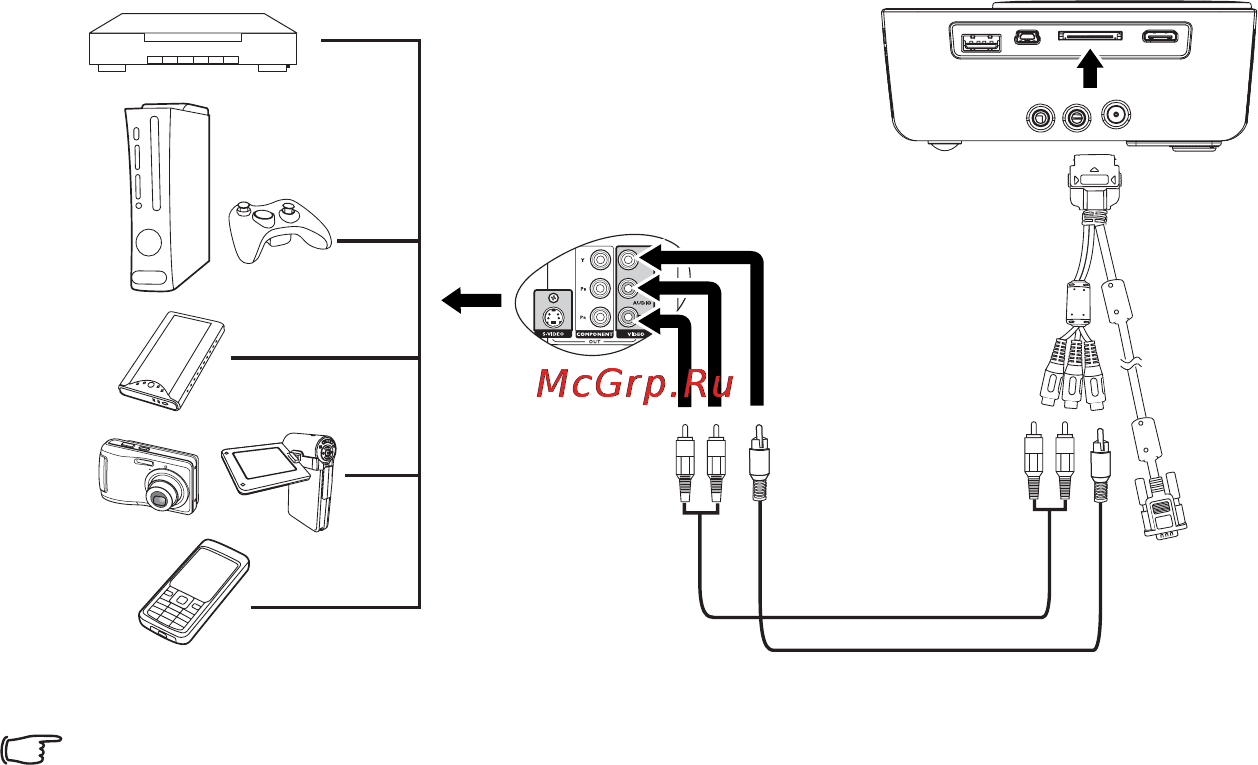

Кабель с

несколькими

входными

разъемами

Видеокабель

Аудиокабель

Устройство аудио/видео
