Подключение источника видеосигнала,

оснащенного компонентным

видеовыходом

Осмотрев источник видеосигнала, определите наличие свободного компонентного

видеовыхода:

• При наличии свободного выхода можно переходить к следующим пунктам.

• При отсутствии свободного выхода необходимо выбрать альтернативный

способ подключения источника видеосигнала.

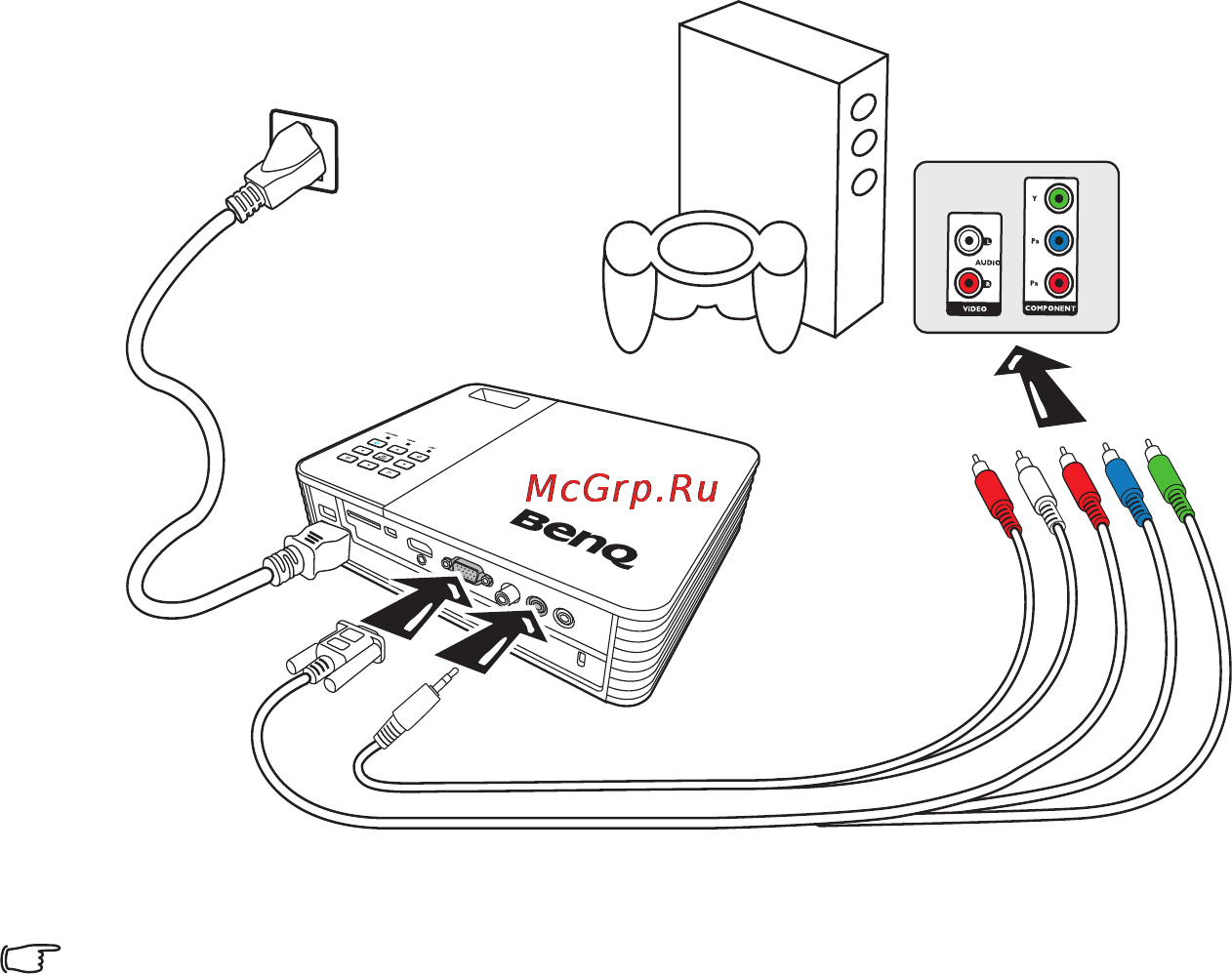

Подключение проектора к источнику видеосигнала,

оснащенному компонентным видеовыходом:

1. Подключите переходной кабель «компонентное видео/VGA (D-Sub)» одним

концом (с тремя разъемами RCA) к компонентному видеовыходу источника

видеосигнала. Штекеры подключаются к гнездам в соответствии с цветами:

зеленый – к зеленому, синий – к синему, красный – к красному.

2. Подключите другой конец кабеля к гнезду COMPUTER (компьютер) на

проекторе.

3. Если вы хотите воспользоваться динамиком проектора, выберите

соответствующий аудиокабель и подсоедините один его конец к гнезду

аудиовыхода источника видеосигнала, а другой конец к гнезду аудиовхода на

проекторе.

• Если к выходному аудио разъему подключены наушники или внешний динамик,

внутренний динамик работать не будет.

• При отсутствии видеосигнала, звукового сопровождения также не будет. Кроме того,

звук не может быть настроен.

Аудиокабель

Аудио/видео устройство

Переходной кабель с компонентного

видео на VGA (D-sub)
