17
Русский
Подключение видеоаппаратуры
Проектор можно подключать к видеоустройствам любого типа – видеомагнитофонам, DVD-
плеерам, цифровому тюнеру, кабельным и спутниковым ТВ-декодерам, игровым приставкам
ицифровым камерам. Его также можно подключать к портативным и настольным компьютерам
типа PC или Apple Macintosh. Для работы с видеоустройством нужно просто подключить его
к проектору через один из интерфейсов, но следует помнить, что разные интерфейсы
обеспечивают ра
зное качество видеосигнала. Скорее всего, выбранный вами метод
подключения будет определяться наличием совместимых разъемов на проекторе
и видеоустройстве (см. ниже):
Подготовка
При подключении источника сигнала к проектору обеспечьте следующее:
1. Перед выполнением любых соединений выключите все оборудование.
2. Для каждого источника сигнала используйте только рекомендуемые кабели с разъемами
надлежащего типа.
3. Убедитесь в надежности подсоединения всех кабельных разъемов к гнездам на
оборудовании.
Учтите, что не все кабели, показанные ниже на схемах соединений, поставляются вместе
спроектором (см. "Комплект поставки" на стр.6). Большинство кабелей можно приобрести
в магазинах электроники.
Подключение устройств HDMI
HDMI (мультимедийный интерфейс высокой четкости) поддерживает передачу несжатых
видеоданных между совместимыми с ним устройствами — DTV-тюнерами, DVD-плеерами
и дисплями по одному кабелю. Он обеспечивает превосходное качество звука и изображения.
Чтобы установить соединение между проектором и устройством HDMI требуется кабель HDMI.

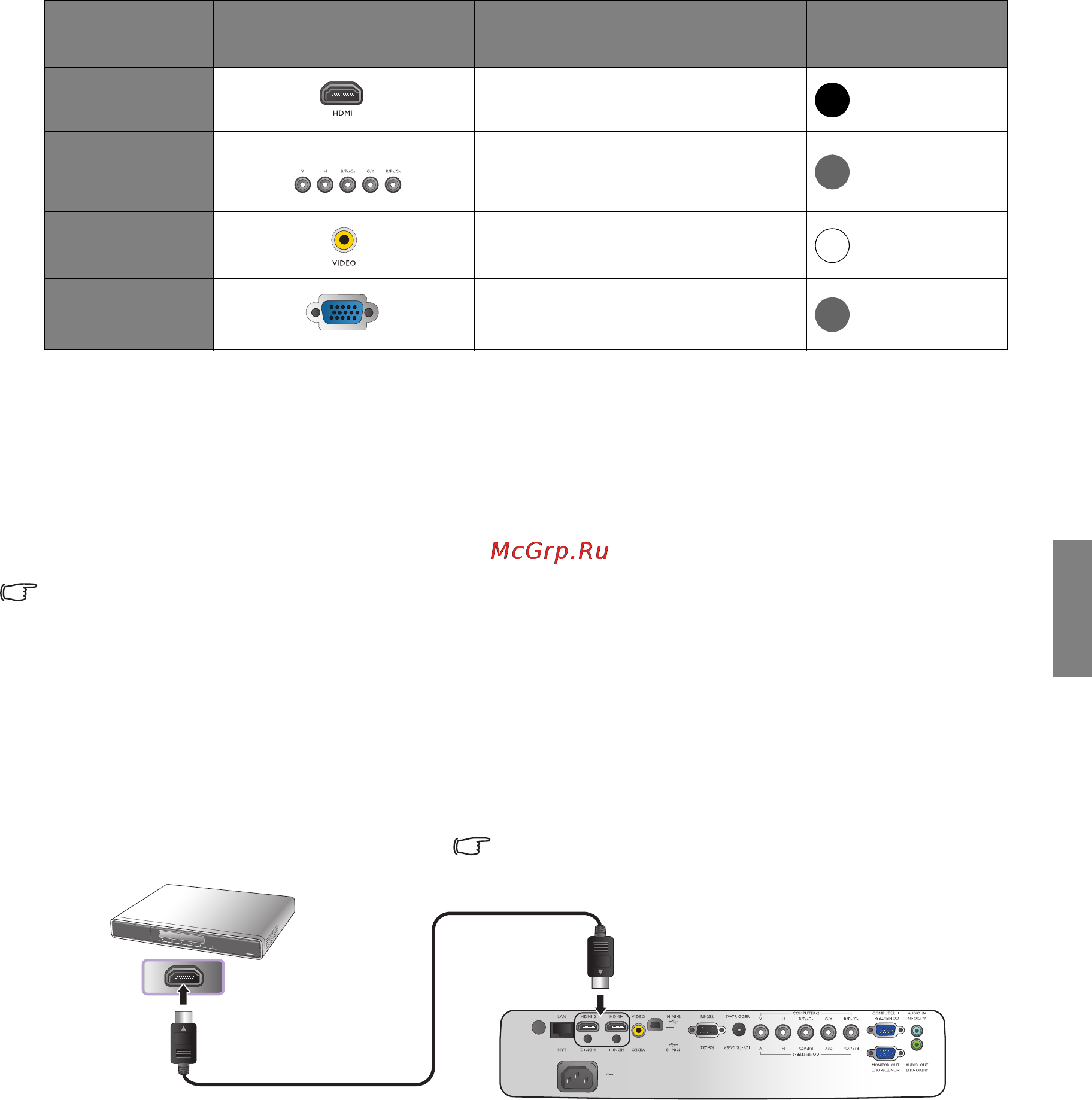

Разъем Вид разъема Раздел
Качество
изображения
HDMI
"Подключение устройств HDMI"
на стр.17
Наилучшее
Component
Video
"Подключение устройств
компонентного видео/RGB" на
стр.18
Лучше
Video
"Подключение видеоустройств"
на стр.18
Норм.
PC (D-SUB)
"Подключение компьютера" на
стр.19
Лучше
PC
Кабель HDMI
Устройство HDMI: DVD-проигрыватель,
цифровой тюнер и т.п.
Сведения о правильном выборе типа
источника для сигнала HDMI см. в разделе
"Настройка HDMI" на стр.49.
