Подключения 19
Русский
Подключение монитора
Если вы хотите видеть презентацию рядом на мониторе, а также на экране, можно
подключить внешний монитор к выходному разъему MONITOR OUT на проекторе с
помощью кабеля VGA или VGA/DVI-A по инструкциям, приведенным ниже.
Подключение монитора к проектору

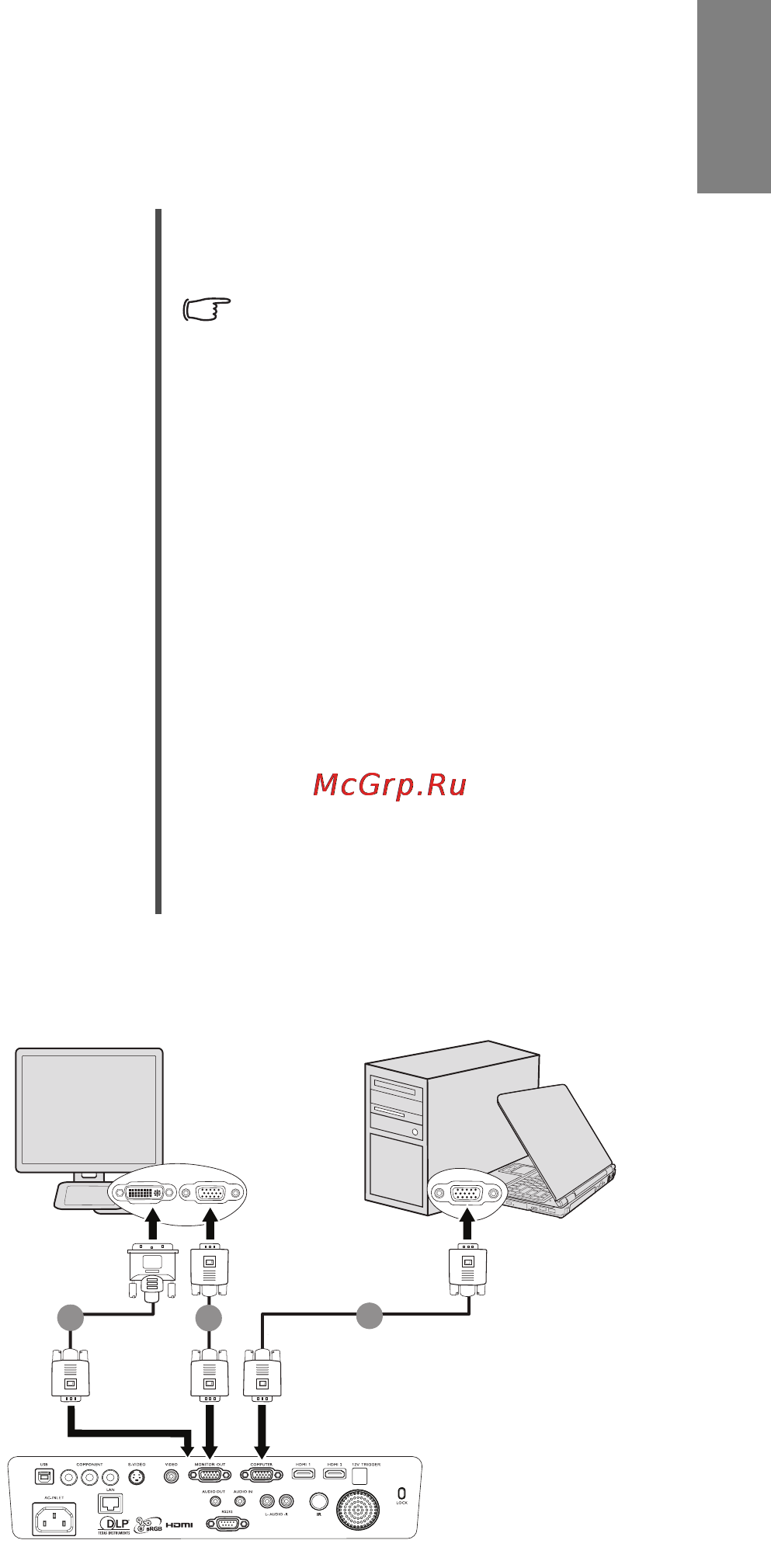

Окончательная схема подключения должна соответствовать схеме, приведенной
на следующем рисунке:
• С использованием кабеля VGA: • С использованием кабеля VGA/
DVI-A:
На мониторе должен
присутствовать входной
разъем DVI.
1. Подключите проектор к
компьютеру, как описано в
разделе "Подключение
компьютера" на стр. 18.
Выходной разъем MONITOR
OUT работает только при
соответствующем подключении к
входному разъему COMPUTER на
проекторе. Убедитесь, что
проектор подключен к
компьютеру через разъем
COMPUTER.
2. Соответствующий кабель VGA (в
комплекте только один)
подключите к входному разъему
D-Sub на видеомониторе.
3. Другой конец кабеля подключите
к разъему MONITOR OUT на
проекторе.
1. Подключите проектор к
компьютеру, как описано в
разделе "Подключение
компьютера" на стр. 18.
Выходной разъем MONITOR
OUT работает только при
соответствующем подключении к
входному разъему COMPUTER на
проекторе. Убедитесь, что
проектор подключен к
компьютеру через разъем
COMPUTER.
2. Разъем DVI кабеля VGA/DVI-A
подключите к входному разъему
видеомонитора.
3. Разъем VGA кабеля подключите к
разъему MONITOR OUT на
проекторе.
1
2
2
1. Кабель VGA
2. Кабель VGA/DVI-A
2. Кабель VGA
Ноутбук или
настольный компьютер
(VGA)
(DVI)
или
