26
Использование проектора
Русский

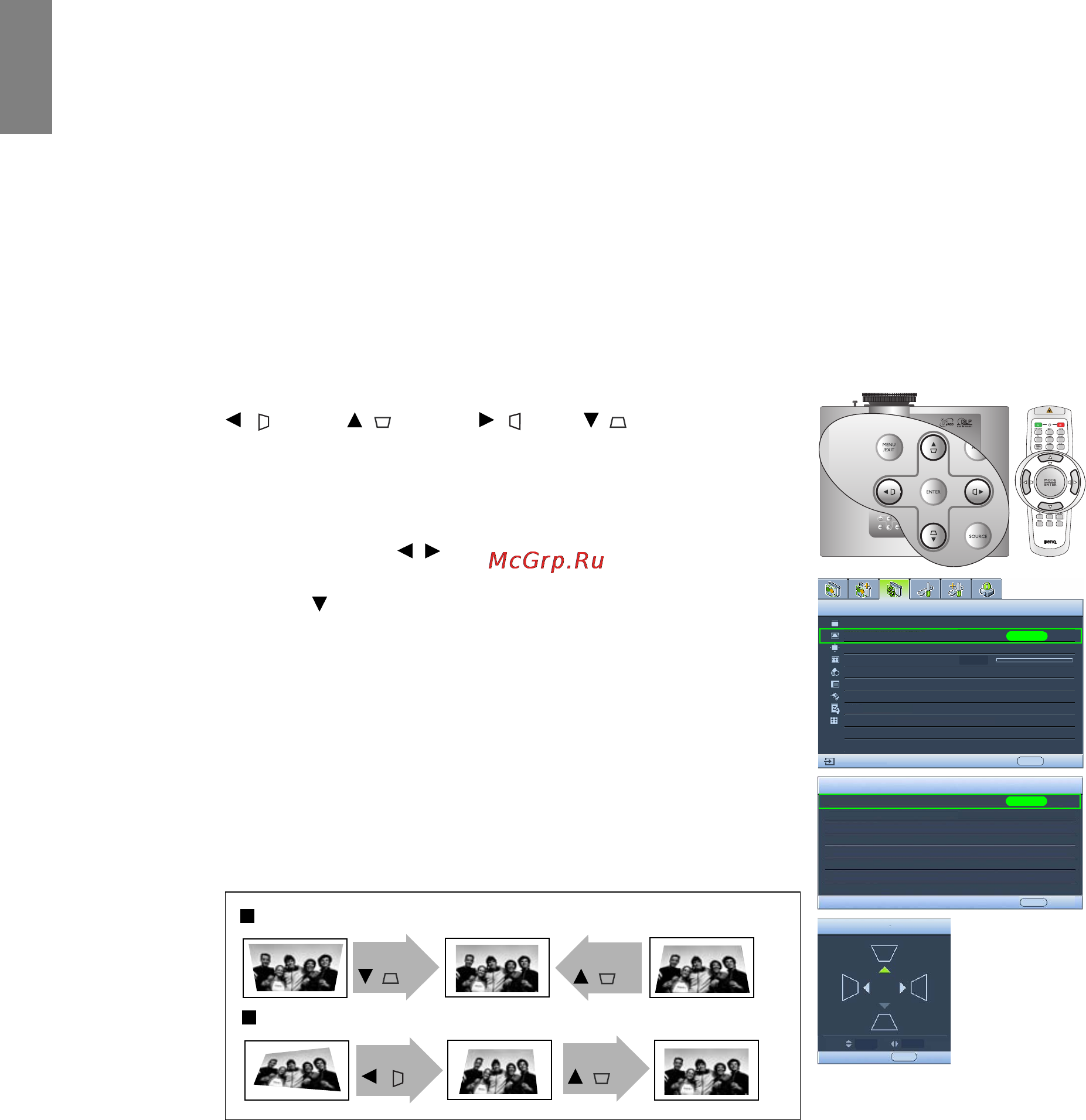

Коррекция искажения изображения
Трапецеидальное искажение возникает в тех случаях, когда проектор не перпендикулярен экрану; при
этом проецируемое изображение имеет форму трапеции и может выглядеть следующим образом:
• Две стороны параллельны (левая и правая или верхняя и нижняя), однако с одной из сторон
изображение заметно шире.
• Параллельные стороны отсутствуют.
Чтобы вручную скорректировать изображение, необходимо выполнить
следующие действия.
1. Отрегулируйте угол проецирования. Переместите проектор таким образом, чтобы он находился
напротив центра экрана, а нижний край объектива был совмещен с верхним или нижним краем
экрана.
2. Если устранить искажение или установить проектор в описанное выше положение не удается,
необходимо вручную скорректировать изображение.
• Используя пульт ДУ или проектор
i. Нажмите
одну из кнопок со стрелками (Arrow/Keystone ) (Влево
/, Вверх /, Вправо /, Вниз /) для отображения
страницы Трапецеидальность.
ii. Дальнейшие действия см. на шаге iv.
• Используя экранное меню
i. Нажмите кнопку MENU/EXIT (Меню/Выход), а затем
нажимайте кнопки / до тех пор, пока не будет выбрано
меню Дисплей.
ii. Нажмите , чтобы выделить Трапецеидальность, а затем
нажмите ENTER.
На экране появится страница
Трапецеидальность.
iii. Выделите 2D трапецеидальное искажение и нажмите ENTER.
На экране появится страница трапецеидальности.
iv. Нажмите кнопку, значок трапеции на которой соответствует
форме проецируемого изображения. Продолжайте нажимать эту
или другие кнопки до тех пор, пока не получите нужную форму
изображения.
Значения в нижней части страницы при нажатии изменяются.
После достижении максимального или минимального значения
при повторном нажатии кнопки форма изображения перестает
изменяться. Дальнейшее изменение изображения в этом
направлении становится невозможным.
Формат
Трапецеидальность
Положение
Настройка нераб.обл
PIP
Настройка ПК & компонента YPbPr
Дисплей
EXIT Назад
0
S-Video
ENTER
Трапецеидальность
2D трапецеидальное искажение
ENTER
EXIT Назад
Трапецеидальность
EXIT Назад
Анаморф.
10
Передача цветового пространства
RGB
Таймер пустого экрана
Отключено
Тестовый образец
Две параллельных стороны
Параллельные стороны отсутствуют
Нажмите
/.
Нажмите
/.
Нажмите
/.
Нажмите
/.
