Общее описание
Внешний вид проектора

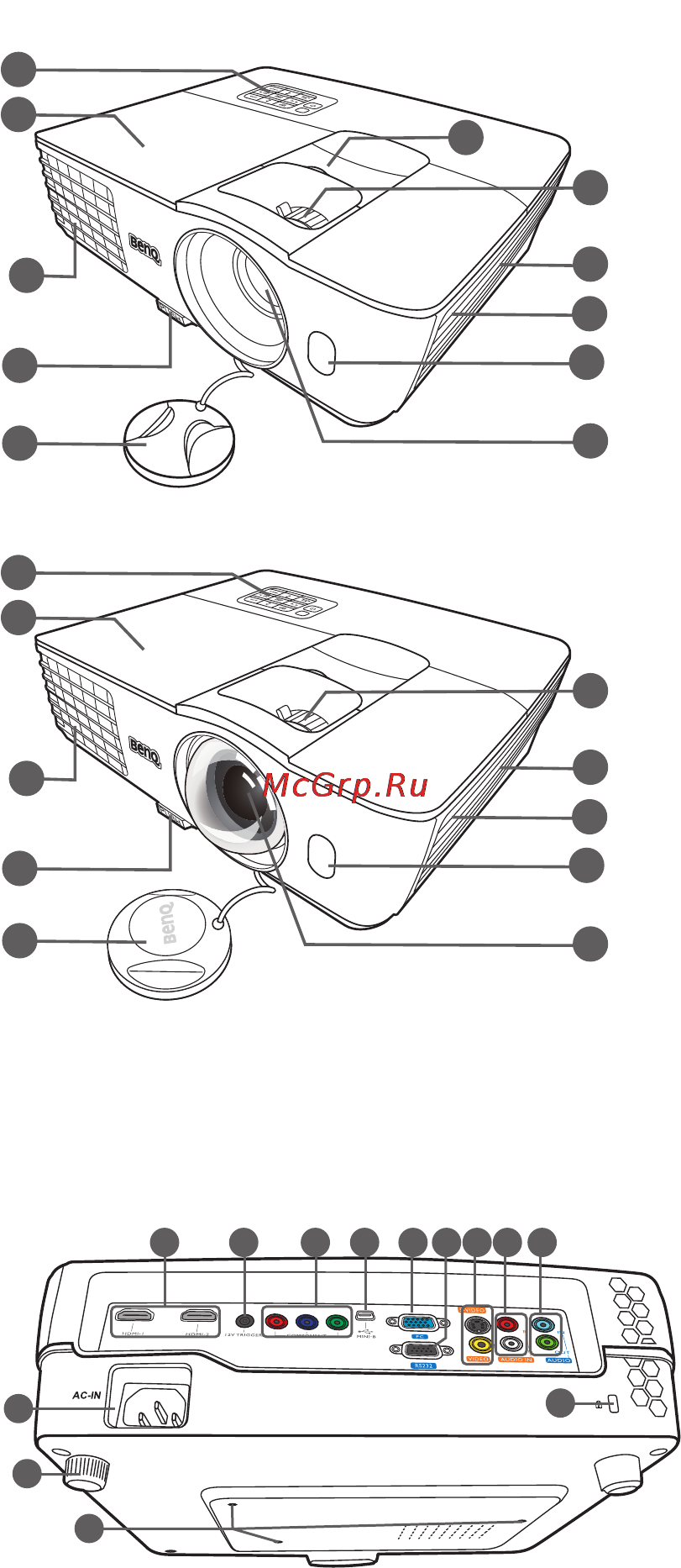

Вид спереди-сверху
1. Панель управления (см. "Панель
управления" на стр.11.)
2. Крышка лампы
3. Выпускное отверстие (выход
горячего воздуха)
4. Кнопка быстро выдвигающейся
ножки
5. Крышка объектива
6. Регулятор сдвига объектива
7. Кольцо фокусировки и регулятор
масштаба
8. Вентиляционное отверстие (вход
охлаждающего воздуха)
9. Решетка динамика
10.Передний инфракрасный датчик
11. Проекционный объектив
12.Разъемы HDMI
13.Выход 12 В пост. тока
Для запуска внешних ус
тройств,
например
электрического экрана,
устройства управления
освещением ит. д. Для получения
инструкций по подключению этих
устройств обратитесь к
поставщику.
14.Входы Component Video (RCA)
с поддержкой видеосигналов
Y/P
B/PR или Y/CB/CR.
15.Порт miniUSB
(для обслуживания)
16.Гнездо для сигналов RGB (ПК) или
компонентного видео (YPbPr/ YCbCr)
17.Порт управления RS-232
Для подключения кабеля
управления от ПК или домашнего
кинотеатра.
18.Вход S-Video (4-конт. разъем mini
DIN)
Вход композитного видео (RCA)
19.Аудиовходы (Л/П)
20.Аудиовход
Аудиовыход
21.Разъем шнура питания
22.Задняя регулирующая ножка
23.Отверстия для потолочного
монтажа
24.Паз замка Kensington
Вид сзади снизу
2
1
3
7
4
8
6
9
2
1
3
7
4
5
5
8
9
11
10
10
11
W1070
W1080ST
12 13 15
18
21
24
22
23
16 17
19
14
20
Подробнее см. стр. "Подключение
видеоаппаратуры" на стр.21.
