11
Общее описание
Элементы управления и функции

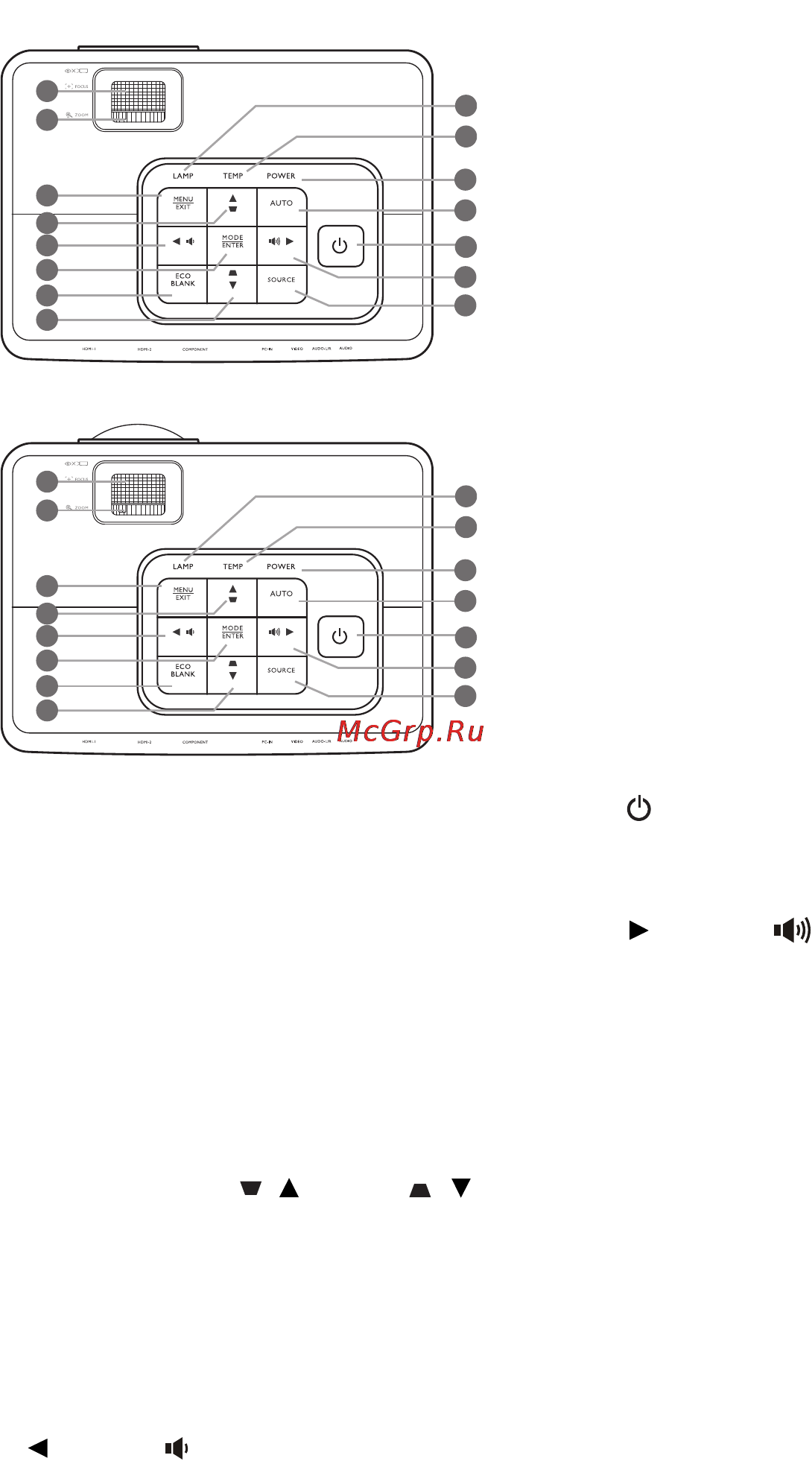

Панель управления
1. Кольцо фокусировки
Регулирует фокусное расстояние
2. Регулятор масштаба
Регулировка размера изображения.
3. MENU/EXIT
Включение экранного меню управления
(OSD). Переход к предыдущему
экранному меню, выход с сохранением
настроек меню.
4. Трапецеидальность/ кнопки
перемещения (/Вверх, / Вниз)
Ручная коррекция искажений
изображения в результате проекции под
углом.
При активном экранном меню кнопки 4, 5
и 13 используются для выбора пунктов
меню и измен
ения настроек.
5. Влев
о/
Уменьшение громкости звука проектора.
При активном экранном меню кнопки 4, 5
и 13 используются для выбора пунктов
меню и изменения настроек.
6. MODE/ENTER
Выбор доступного режима настройки
изображения.
Активация выбранного пункта в
экранном меню.
7. ECO BLANK
Сброс изображения на экране.
8. Индикатор лампы
Отображение состояния лампы.
Горит или мигает в случае нарушения
нормальной работы лампы.
9. Индикатор пер
егрева
Загорается красным цветом при
перегреве проектора.
10.Индикатор питания
Горит или мигает во время работы
проектора.
11. AUTO
Автоматический выбор оптимальной
синхронизации для выводимого на экран
изображения.
12. POWER
Переключение проектора между
режимами ожидания и включения.
13. Вправо/
Увеличение громкости звука проектора.
При активном экранном меню кнопки 4, 5
и 13 используются для выбора пун
ктов
меню и из
менения настроек.
14.ИСТОЧНИК
Отображение панели выбора источника
сигнала.
W750
W770ST
2
1
3
7
6
4
4
9
10
11
14
13
12
5
8
2
1
3
7
6
4
4
9
10
11
14
13
12
5
8
