2
RS
! Важно сохранить данное руководство для его
последующих консультации. В случае продажи,
передачи или переезда проверьте, чтобы данное
руководство сопровождало изделие.
! Внимательно прочитаите инструкции: в них
содержатся важные сведения об установке,
эксплуатации и безопасности изделия.
! Установка изделия производится в соответствии
с данными инструкциями квалифицированными
специалистами.
! Любая операция по регуляции или
техническому
обслуживанию должна производиться только
после отсоединения электроприбора от сети
электропитания.

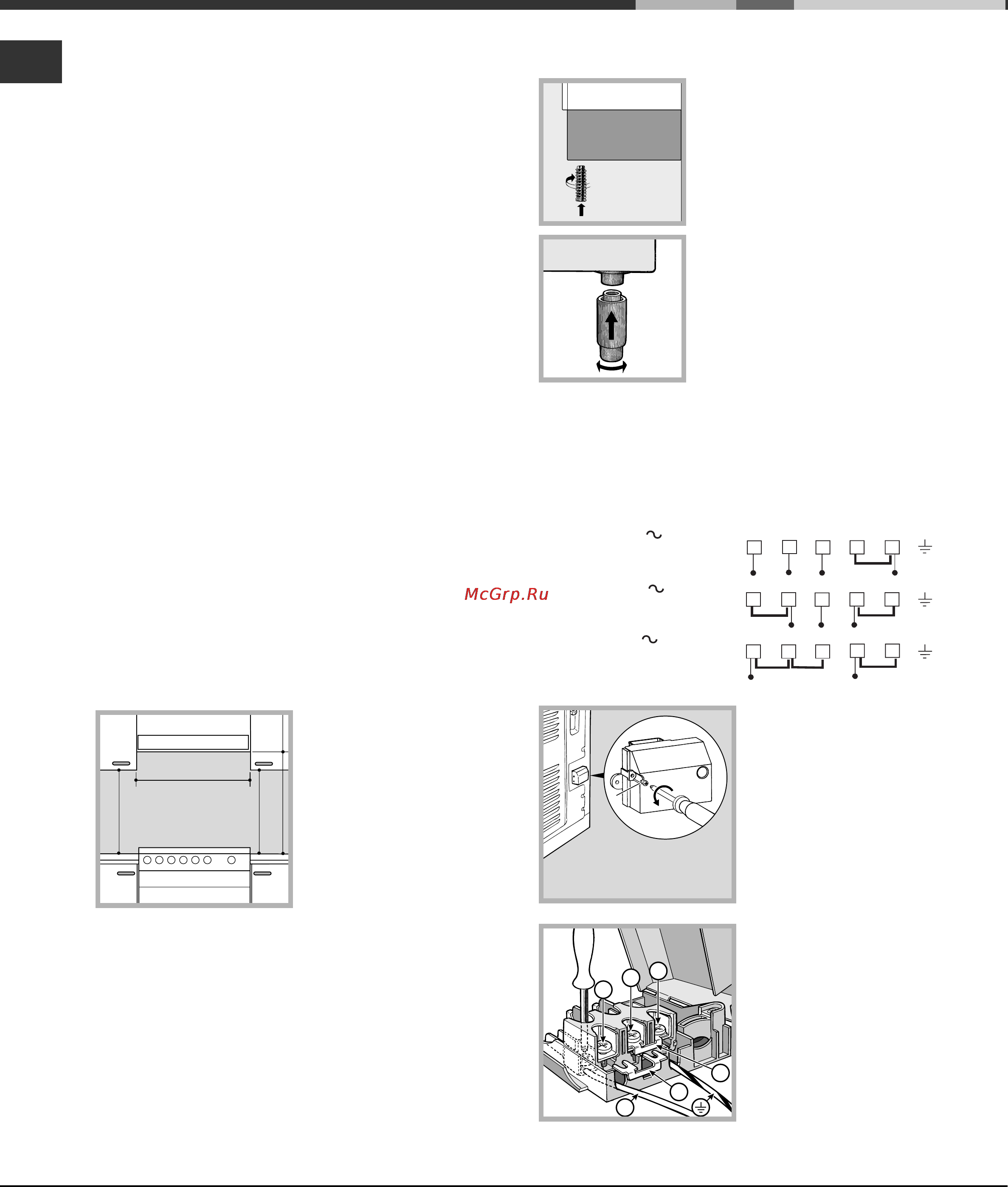

Расположение и нивелировка
! Изделие может быть установлено рядом с
кухонными элементами, высота которых не
превышает поверхность варочнои панели.
! Проверьте, чтобы стена, к которои прилегает
задняя часть изделия, была из невозгораемого
материала и устоичивои к теплу (Т 90°C).
Порядок монтажа:
• изделие может быть установлено на кухне, в
столовои или в однокомнатнои квартире (не в
ваннои комнате);
• если варочная панель кухоннои плиты выше
мебельных элементов, необходимо отодвинуть
их от плиты на расстояние не менее 200 мм.
• если кухонная
плита устанавливается
под навесным шкафом,
он должен
располагаться на
высоте не менее 420
мм от поверхности
варочнои панели.
Это расстояние
должно быть 700 мм,
если навесные шкафы
выполнены из возгораемого материала (см.
рисунок);
• не заправляите
занавески за кухонную плиту и
не приближаите их на расстояние меньше 200
мм.
• возможная кухонная вытяжка должна быть
установлена в соответствии с инструкциями,
приведенными в техническом руководстве к
вытяжке.
Выравнивание
При необходимости
выровнять изделие вкрутите
в специальные отверстия по
углам в основании кухоннои
плиты прилагающиеся
регуляционные ножки* по
(см. рисунок).
Прилагающиеся ножки*
вставляются под основание
кухоннои
плиты.
Электрическое подсоединение
Подсоединение кабеля электропитания
Кабель расчитывается в зависимости от типа
электрического соединения по следующеи
электрическои схеме:
Порядок подсоединения кабеля электропитания:
1. Отвинтите шуруп V
на зажимнои коробке и
снимите крышку (см.
рисунок).
2. установите
соединительную
перемычку А (см.
рисунок) по
приведеннои выше
электрическои схеме
Зажимная коробка
расчитана на
монофазное
соединение 230 В:
зажимы 1, 2 и 3
соединены друг с другом; перемычка 4-5
Установка
HOOD
420
Min.
min.
650
mm. with hood
min.
700
mm. without hood
mm.
600
Min. mm.
420
Min. mm.
V
1
2
3
N
A
B
*Имеется только в некоторых моделях
1 2
3
4
5
12345
1
2
3
4
5
R
S
T
N
R
S
N
R
N
400 3N
H05RR-F 5x2.5 CEI-UNEL 35363
400V 2N
H05RR-F 4x4 CEI-UNEL 35363
230V
H05RR-F 3x4 CEI-UNEL 35363
H05VV-F 3x4 CEI-UNEL 35746
H05VV-F 4x4 CEI-UNEL 35746
H05VV-F 5x2.5 CEI-UNEL 35746
