Подключение 21
Подключение источников видеосигнала
Проектор требуется подключать к источнику видеосигнала только одним из
описанных выше способов; тем не менее, все способы подключения обеспечивают
различное качество видеосигнала. Наиболее вероятно, что выбранный способ
подключения будет зависеть от наличия соответствующих разъемов на стороне
проектора и на стороне источника видеосигнала (см. ниже):
• Если после включения проектора и выбора соответствующего источника
видеосигнала воспроизведение видео не происходит, проверьте включение и
исправность источника сигнала. Кроме того, проверьте правильность подключения
кабелей видеосигнала.
• В случае, если после подключения проектора к проигрывателю DVD через вход HDMI
проектора изображение будет проецироваться с нарушением цветопередачи,
смените цветовое пространство на YUV. Для получения дополнительных
сведений
см. раздел "Смена цветового пространства" на стр. 28.
• Чтобы выбрать подходящий тип источника входного сигнала для сигнала HDMI,
дополнительные сведения см. в разделе "Настройка HDMI" на стр. 46.

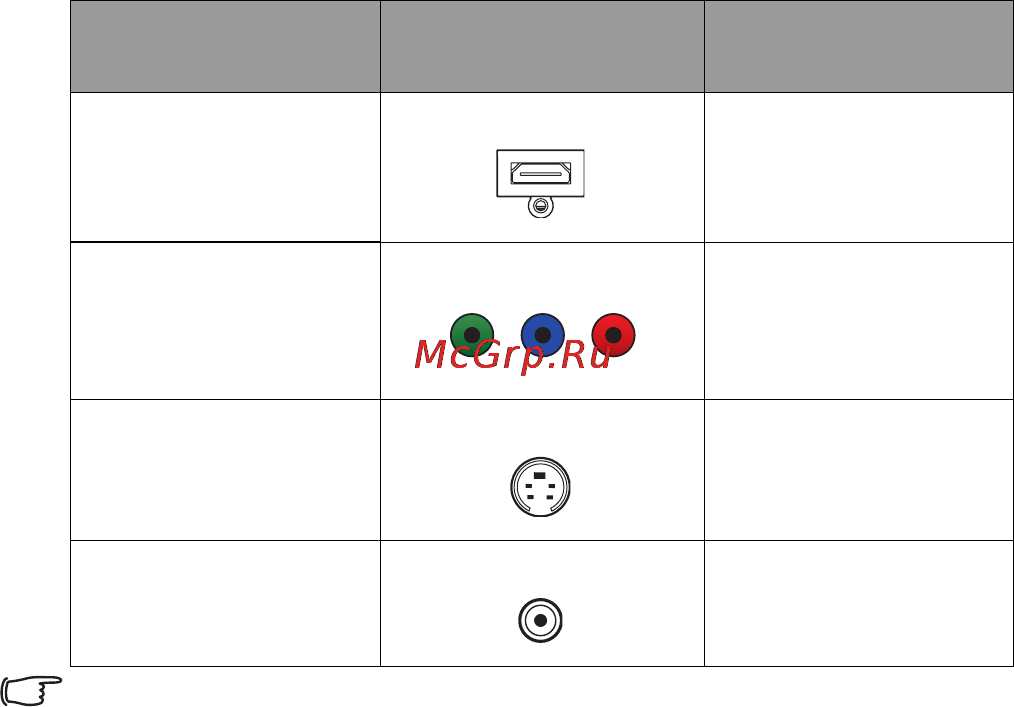

Название
разъема
Расположение
разъема
Качество картинки
HDMI
HDMI
Самое лучшее
Компонентное
видео
КОМПОНЕНТНЫЙ
Улучшенное
S-Video
S-VIDEO
Хорошее
Video
VIDEO
Обычное
