10
Общее описание
Элементы управления

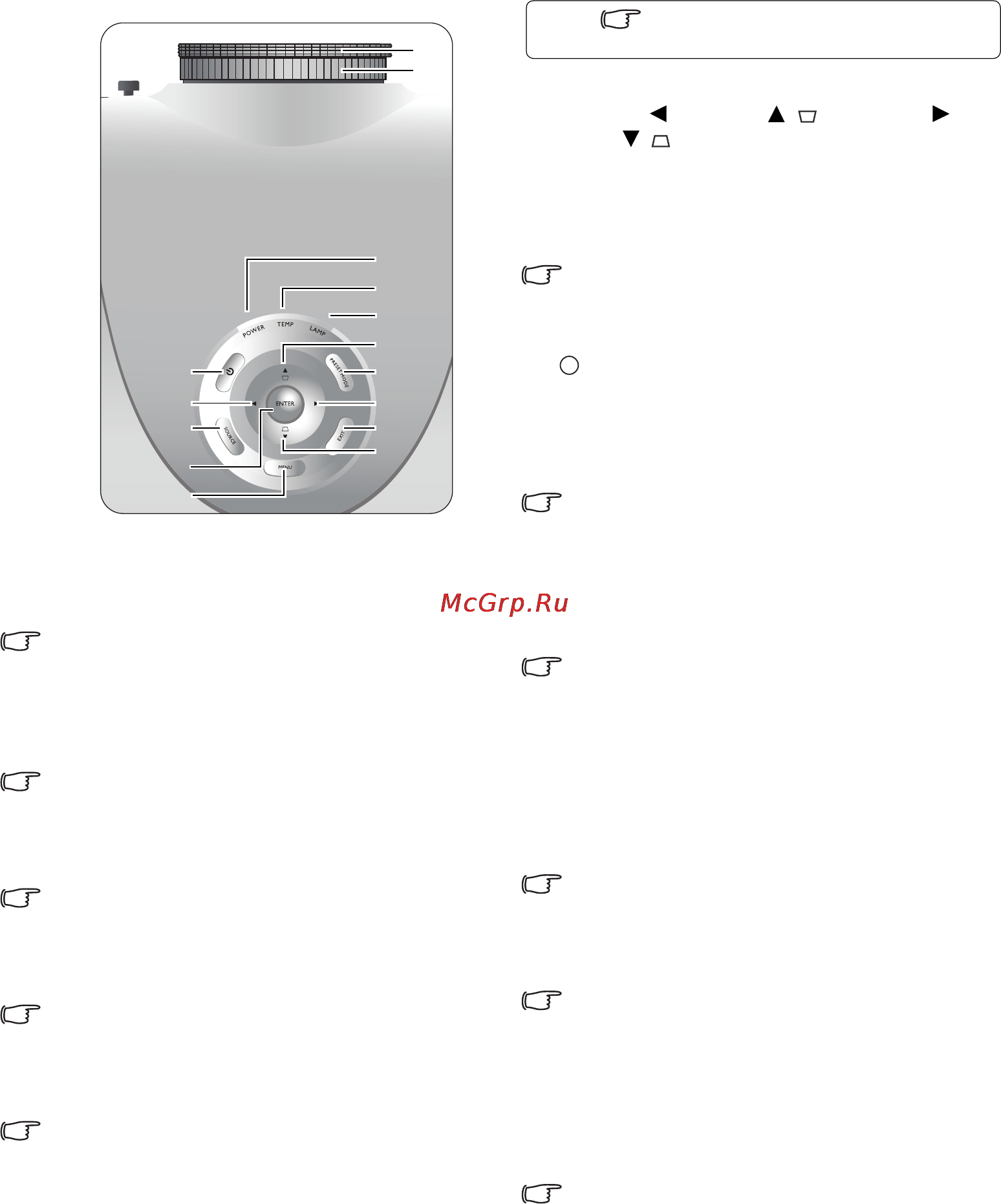

Панель управления
6. Трапецеидальность/Перемещение
(Влево , Вверх /, Вправо ,
Вниз /)
Для перемещения в экранном меню в
направлении нажимаемой стрелки.
Коррекция искажения формы кадра при
проецировании под углом к экрану.
"Использование экранного меню" на
стр.22, "Коррекция искажения
изображения" на стр.25
7. Питание
Выполняет ту же функцию, что и кнопка
POWER ON/OFF на пульте ДУ.
Переключает проектор между режимами
«Включен» и «Ожидание».
"Включение проектора" на стр.20,
"Выключение проектора" на стр.37
8. СТАНДАРТНЫЙ РЕЖИМ
Последовательный выбор режимов
отображения для каждого источника
видеосигнала.
"Выбор стандартного режима" на стр.26
9. SOURCE
Выполняет те же функции, что и кнопки
выбора источника (COMP, VIDEO,
S-VIDEO, HDMI1, HDMI2, PC) на пульте
ДУ.
Последовательный выбор источников
входного сигнала.
"Выбор источника сигнала" на стр.21
10. EXIT
Возврат в предыдущее меню и выход с
сохранением настроек.
"Использование экранного меню" на стр.22
11. ENTER
Активизация выбранного пункта в
экранном меню.
12. MENU
Включение и выключение экранного
меню.
"Использование экранного меню" на стр.22
1. Кольцо фокусировки
Регулирует фокусное расстояние
.
"Регулировка четкости и масштаба
изображения" на стр.21
2. Регулятор масштаба
Регулирует масштаб проецируемого
изображения.
"Регулировка четкости и масштаба
изображения" на стр.21
3. Индикатор питания
Горит или мигает при работе проектора.
"Индикаторы" на стр.49
4. TEMP (Индикатор перегрева)
Горит или мигает при перегреве
проектора.
"Индикаторы" на стр.49
5. LAMP (Индикатор лампы)
Горит или мигает в случае неполадок с
лампой.
"Индикаторы" на стр.49
1
2
3
4
5
7
6
910
6
12
11
6
8
6
Знак показывает дополнительные
сведения.
I
I
