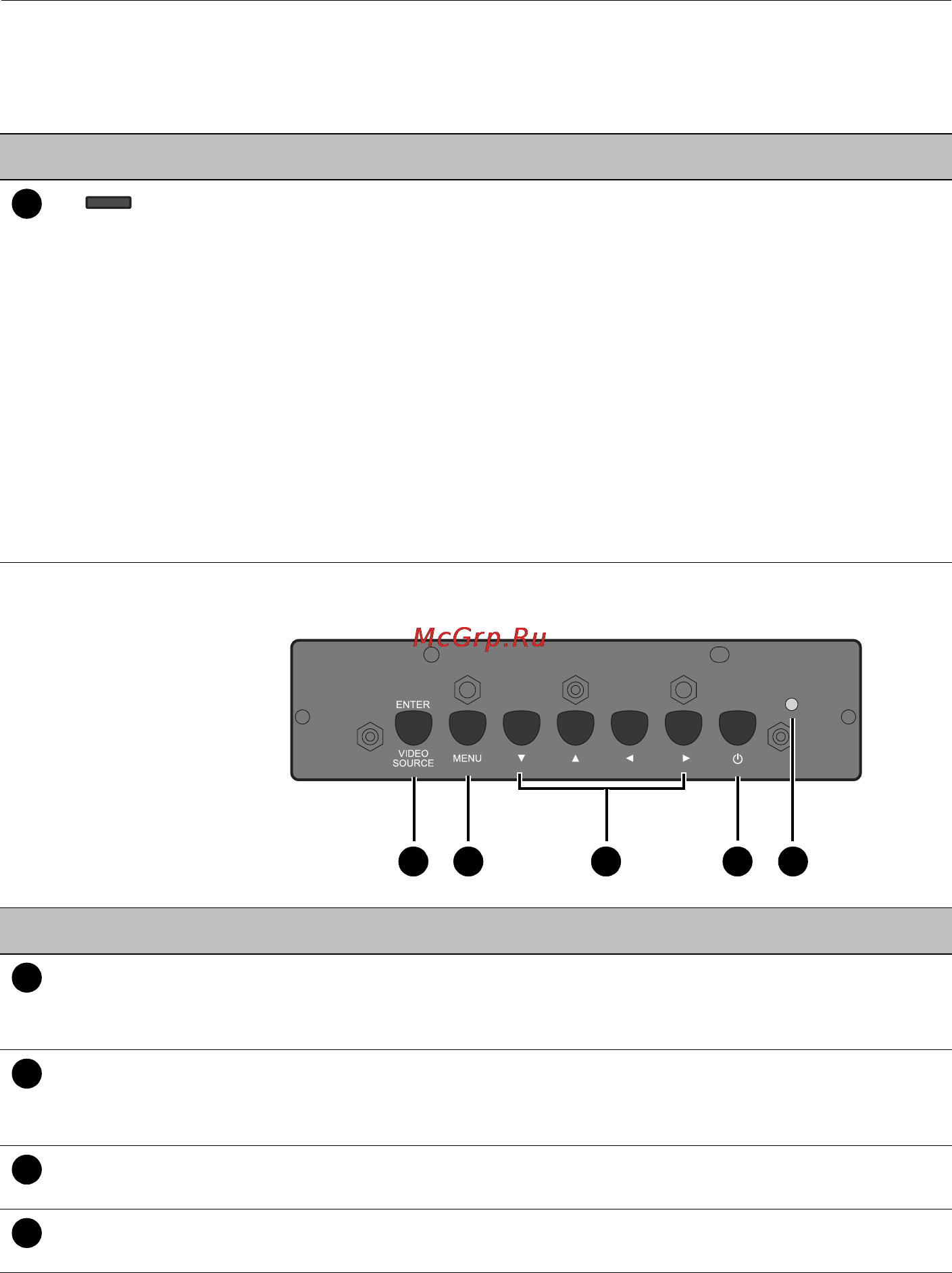

Компоненты дисплея и их назначение 11
Компоненты дисплея и их назначение
Передняя панель
Задняя панель
Поз. Название Описание
Приемник
сигналов пульта ДУ
/ Датчик
освещения /
Индикатор питания
• Принимает сигналы управления от пульта ДУ.
• Когда датчик освещения активирован, он определяет
условия освещения вокруг дисплея и автоматически
регулирует яркость экрана.
• Отображает рабочее состояние дисплея:
- Загорается зеленым при включении питания.
- Загорается красным при выключении питания.
- Загорается красным при переходе дисплея
в
режим ожидания Эко.
- Мигает красным при переходе дисплея в режим
ожидания Стандарт.
- Гаснет при выключении сетевого питания.
1
2 3 4 5 6
Поз. Название Описание
ENTER/VIDEO
SOURCE
• Выбор источника видеосигнала.
• Подтверждение вашего выбора или открытие
подменю в экранном меню.
MENU • Открытие экранного меню.
• Возврат в предыдущее меню или закрытие экранного
меню.
/ / / Перемещение по настройкам и параметрам экранного
меню.
Кнопка питания Включение дисплея или его перевод в режим
ожидания.
2
3
4
5
