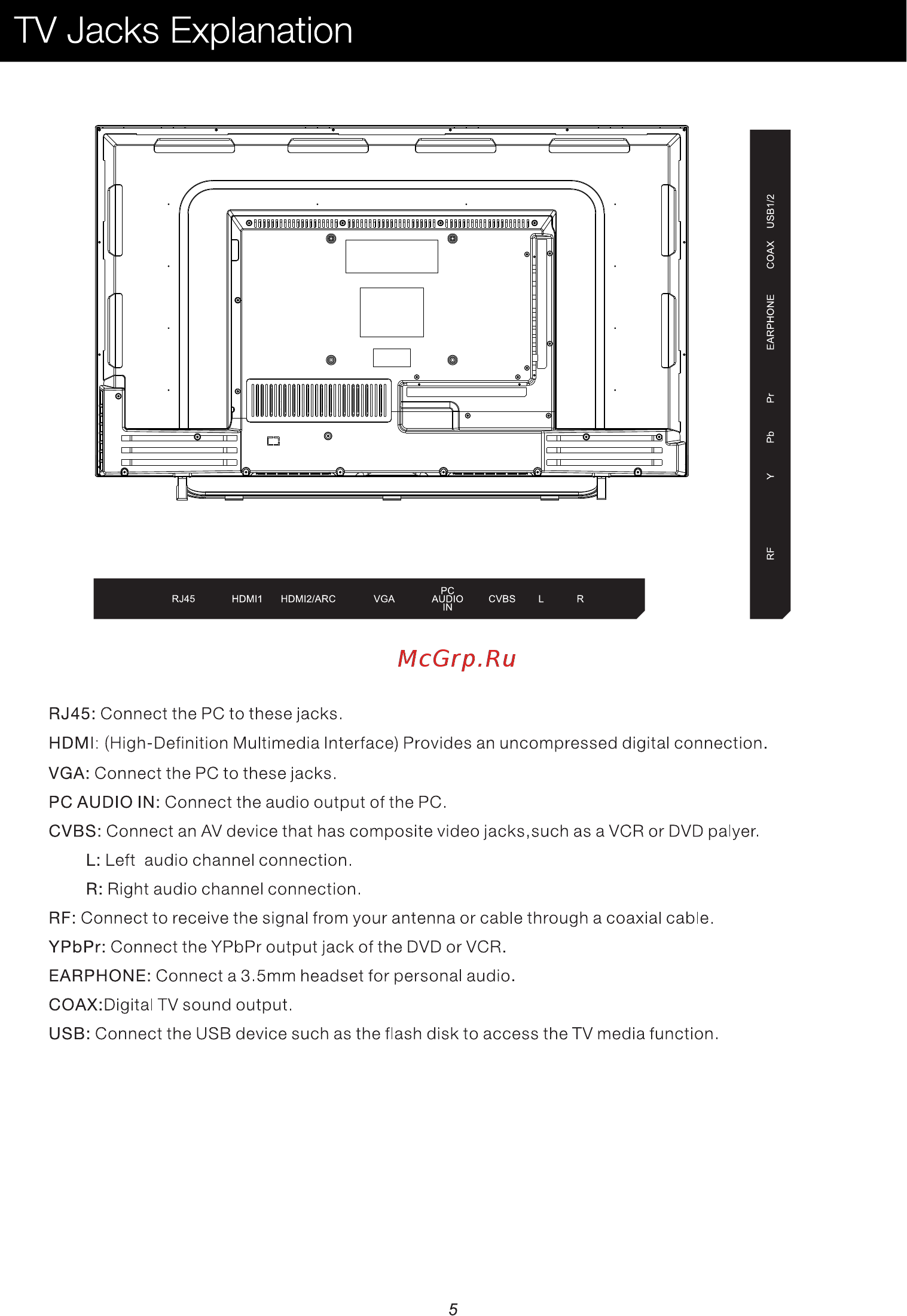

TV Jacks Explanation RJ45 Connect the PC to these jacks HDMI High Definition Multimedia Interface Provides an uncompressed digital connection VGA Connect the PC to these jacks PC AUDIO IN Connect the audio output of the PC CVBS Connect an AV device that has composite video jacks such as a VCR or DVD palyer L Left audio channel connection R Right audio channel connection RF Connect to receive the signal from your antenna or cable through a coaxial cable YPbPr Connect the YPbPr output jack of the DVD or VCR EARPHONE Connect a 3 5mm headset for personal audio COAX Digital TV sound output USB Connect the USB device such as the flash disk to access the TV media function 5
