Примечание: Вышеописанный алгоритм приведен для справки. Процесс установки
жесткого диска может отличаться в зависимости от модели видеорегистратора.

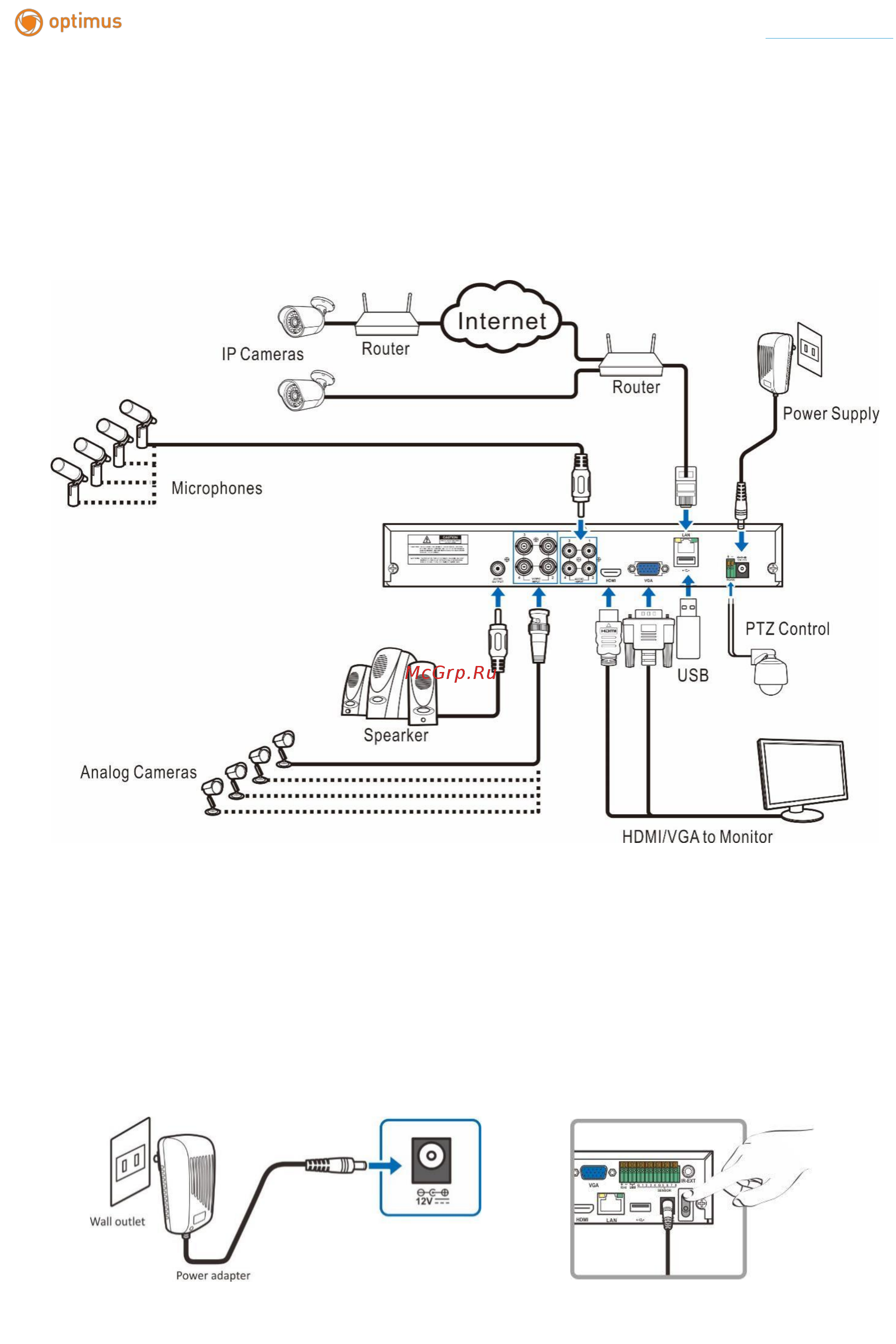

2.2 Схема подключения
Примечание: Схема приведена для справки. Процесс подключения может отличаться в
зависимости от модели видеорегистратора
2.3 Подключение к источнику питания
Внимание: используйте адаптер питания, входящий в комплектацию DVR-устройства
Подключите соответствующий конец адаптера питания к разъему питания на задней панели
видеорегистратора. Другой конец адаптера питания подключите к розетке.
.
Чтобы включить питание некоторых моделей устройств может потребоваться нажать на
переключатель питания.
