Глава 1. Введение

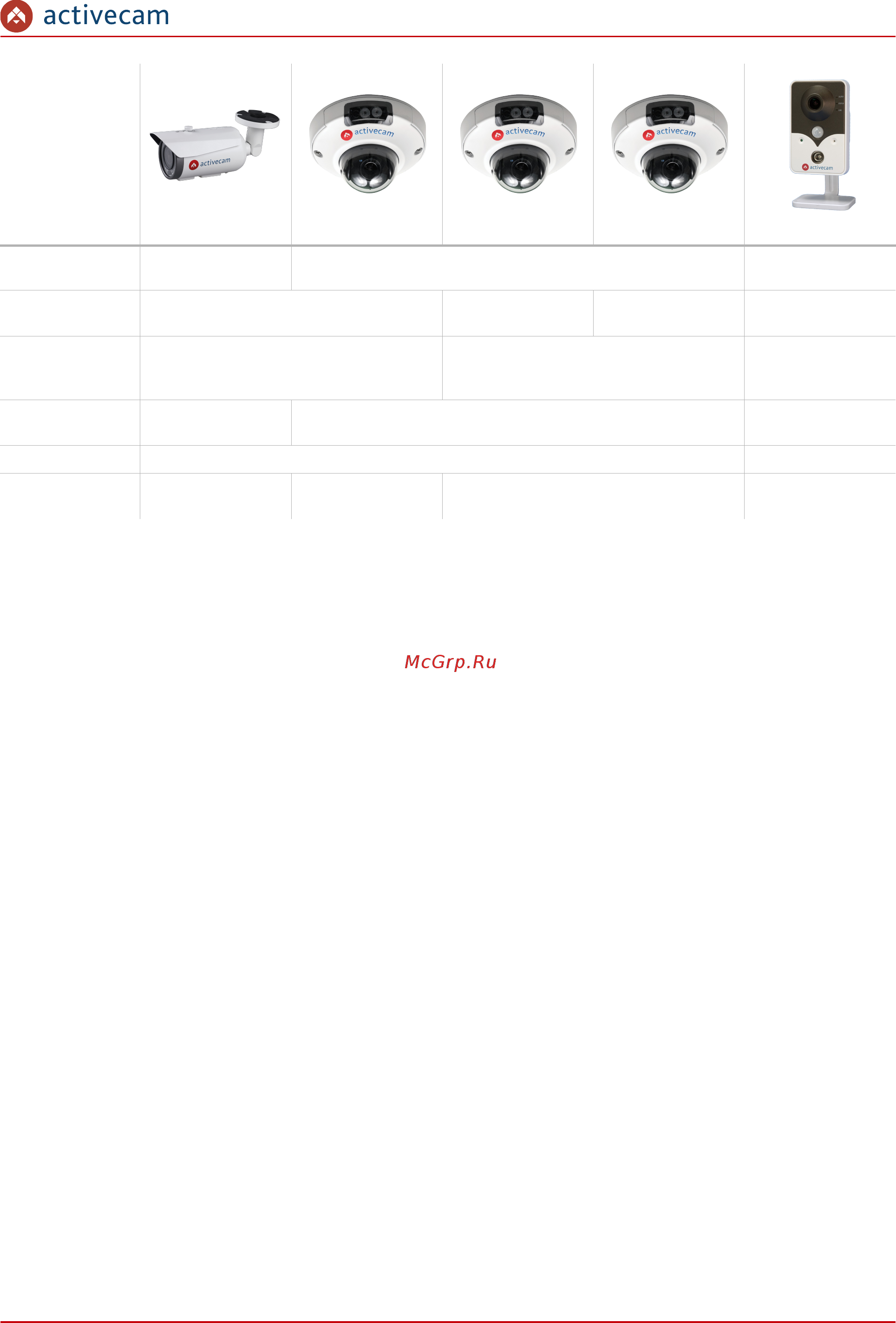

Характеристика AC-D2123IR3 AC-D4101IR1 AC-D4111IR1 AC-D4151IR1 AC-D7111IR1
Максимальное
потребление
0.28А (3.36Вт) 0.38А (4.5Вт) 0.28А (3.36Вт)
Внутренние
разъемы
Нет MicroSD MicroSD Нет
Внешние разъемы RJ-45
питание 12В
RJ-45
питание 12В
аудио вх/вых
RJ-45
питание 12В
Габаритные
размеры, мм
193 x 69.4 x 90
(с кронштейном)
Ø100 x 55 63 x 100 x 24
Степень защиты IP66 Нет
Рабочие
температуры
-40°C … +60°C -20°C … +60°C -40°C … +60°C -10°C … +50°C
Руководство по эксплуатации IP-камер ActiveCam 5
