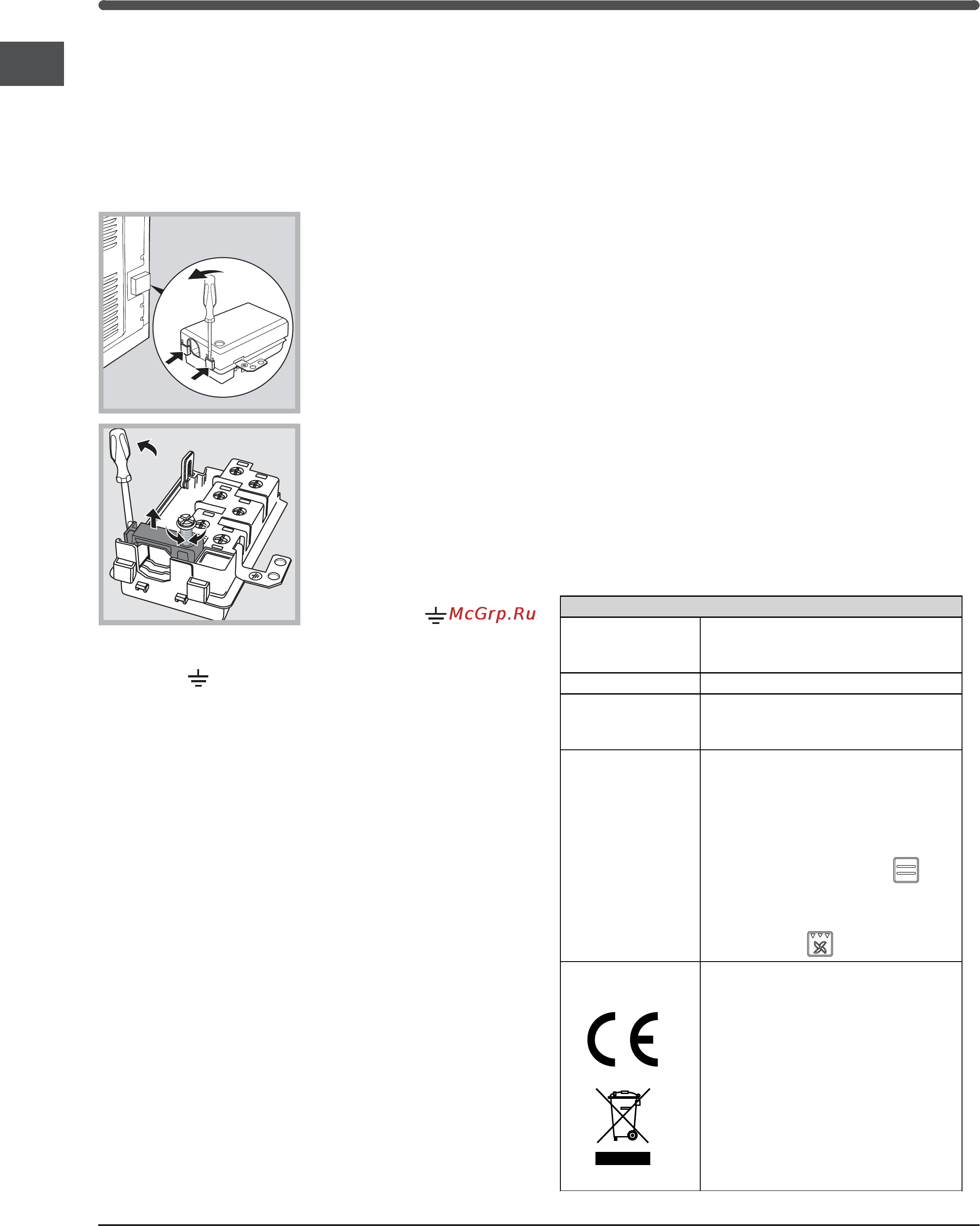

Elektroanschluss
Die mit einem Dreileiterkabel ausgerüsteten
Backöfen sind für den Betrieb mit Wechselstrom bei
der auf dem Typenschild (siehe Gerät) angegebenen
Spannung und Frequenz ausgelegt (siehe unten).
Anschluss des Netzkabels
1. Das
Klemmengehäuse
öffnen, indem die
seitlichen Zungen des
Deckels mithilfe eines
Schraubenziehers
angehoben werden.
Deckel abziehen (siehe
Abbildung).
2. Die Schraube der
Kabelklemme
abschrauben und durch
das Anheben mithilfe
des Schraubenziehers
entfernen (siehe
Abbildung).
3. Die Schrauben der
Kontakte L-N-
abschrauben und die Drähte unter Berücksichtigung
der entsprechenden Farben Blau (N), Braun (L),
Gelb/Grün (
) unter den Schraubenköpfen
befestigen.
Anschluss des Netzkabels an das Stromnetz
Das Kabel mit einem Normstecker entsprechend der
am Typenschild angegebenen Last versehen (siehe
nebenstehende Tabelle).
Wenn das Gerät direkt an das Stromnetz
angeschlossen wird, ist zwischen Stromnetz und
Gerät ein allpoliger Schalter mit einer
Mindestöffnung der Kontakte von 3 mm
zwischenzuschalten, der der Last und den
einschlägigen Vorschriften entspricht, wobei der
Erdleiter nicht vom Schalter getrennt werden darf.
Das Versorgungskabel so verlegen, dass es an
keiner Stelle einer Temperatur ausgesetzt ist, die
50°C über der Raumtemperatur liegt.
Der Installateur ist für den ordnungsgemäßen
elektrischen Anschluss sowie die Einhaltung der
Sicherheitsvorschriften verantwortlich.
Vor dem Anschluss sicherstellen, dass:
die Netzsteckdose geerdet ist und den gesetzlichen
Bestimmungen entspricht.
die Netzsteckdose für die auf dem Typenschild
angegebene maximale Leistungsaufnahme des
Gerätes ausgelegt ist (siehe unten).
die Versorgungsspannung im Bereich der auf dem
Typenschild angegebenen Werte liegt (siehe
unten).
die Steckdose mit dem Netzstecker kompatibel
ist. Die Steckdose oder den Netzstecker
anderenfalls austauschen. Keine Verlängerungen
und Mehrfachsteckdosen verwenden.
Das Netzkabel und die Steckdose müssen bei
installiertem Gerät leicht zugänglich sein.
Das Netzkabel darf nicht gebogen oder
eingeklemmt werden.
Das Kabel muss regelmäßig kontrolliert werden
und darf nur durch autorisiertes Fachpersonal
ausgetauscht werden (siehe Kundendienst).
Der Hersteller lehnt bei Nichteinhaltung dieser
Vorschriften jede Haftung ab.
TYPENSCHILD
Abmessungen
Breite 43,5 cm
Höhe 32 cm
Tiefe 40 cm
Nutzvolumen
56 Liter
Elektrische
Anschlüsse
Spannung 220-240 V~ 50 Hz
Maximale Leistungsaufnahme
2800W (siehe Typenschild)
ENERGY LABEL
Richtlinie 2002/40/EG
Energieetikettierung für
Elektrobacköfen
Norm EN 50304
Energieverbrauch natürliche
Konvektion – Heizfunktion:
Ober/Unterhitze
Energieverbrauch Umluft –
Heizfunktion:
Überbacken.
Dieses Gerät entspricht folgenden
Gemeinschaftsrichtlinien:
2006/95/EWG vom 12.12.2006
(Niederspannung) und
nachfolgende Änderungen –
2004/108/EWG vom 15/12/04
(Elektromagnetische Verträglichkeit)
und nachfolgende Änderungen –
93/68/EWG vom 22.07.93 und
nachfolgende Änderungen.
2002/96/EG und nachfolgende
Änderungen.
1275/2008 stand-by/off mode.
