Техническое обслуживание оборудования

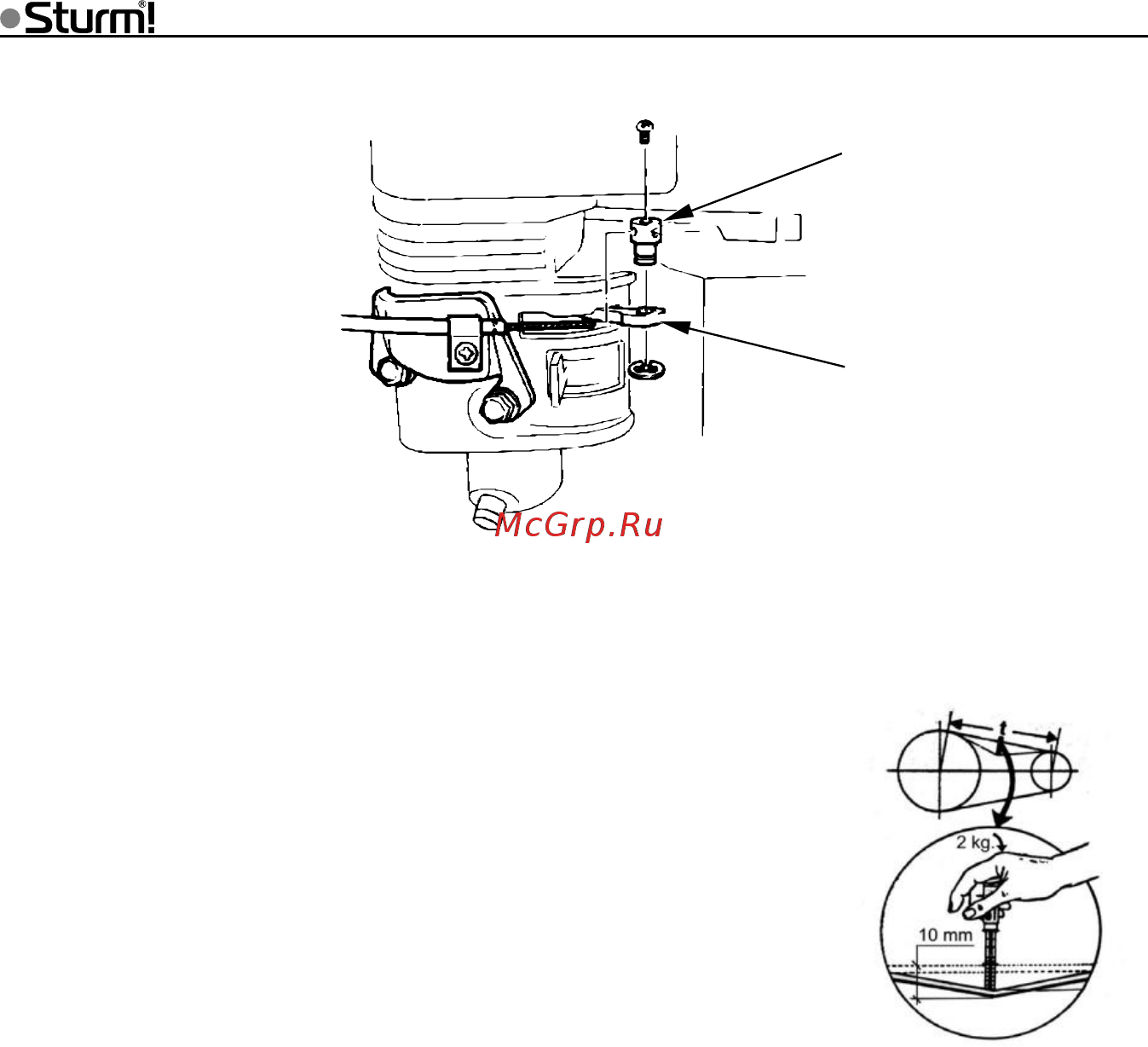

Проверка и замена клинового ремня и муфты

После 200 часов работы, снять верхнюю крышку

ремня для проверки натяжения клинового ремня.

Натяжение достаточно, если ремень прогибается

примерно на 10 мм при сильном нажатии пальцем

между валами. Слабо натянутый или изношенный

клиновидный ремень снижает эффективность

трансмиссии, что приводит к неплотной укладке

асфальта, кроме того, приводит к быстрому износу

ремня.

Замена клиновидного ремня

Снять верхнюю и нижнюю крышки ремня, надеть коленчатый гаечный

ключ (или аналогичный) на фиксирующий болт шкива вибратора.

Обернуть ненужной тканью (или чем-то аналогичным) середину ремня с

левой стороны и, сильно вытягивая ремень назад, вращать коленчатый

ключ по часовой стрелке до снятия ремня.

Установка клиновидного ремня

Надеть клиновидный ремень на нижний шкив вибратора и протянуть

ремень на левую сторону верхней муфты и аналогично снятию вращать

коленчатый ключ по часовой стрелке до одевания клиновидного ремня.

ПОДКЛЮЧЕНИЕ ДИСТАНЦИОННОЙ РУЧКИ

ВОЗДУШНОЙ ЗАСЛОНКИ

РЫЧАГ ВОЗДУШНОЙ

ЗАСЛОНКИ

Держатель троса
