Инструкция по монтажу, эксплуатации и техническому обслуживанию модель LSN
LSN 100 страница 12 Revision 00
Article No 4264611
Issue 05/2003
включений, рекомендуется прокладка
воздухоотвода от всасывающего
патрубка насоса обратно в исходный
резервуар выше максимального уровня
раствора в том резервуаре.
• Для облегчения удаления воздуха из
насоса перед запуском рекомендуется
дополнительное соединение напорного
патрубка с указанным выше

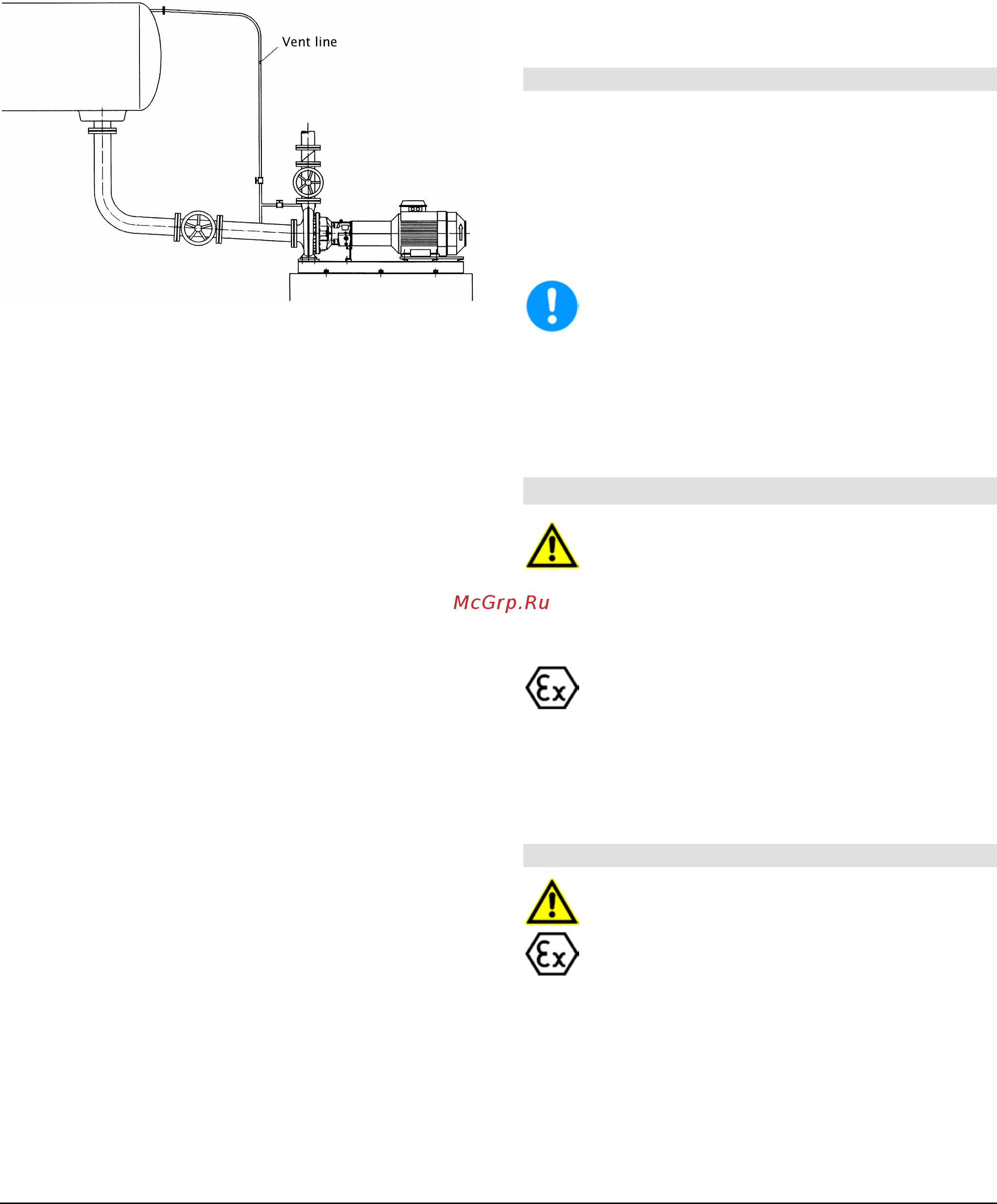

воздухоотводом согласно Рис. 3.
рис 3
Vent line – воздухоотвод
• Расположение трубопроводов не должно
затруднять доступ к насосу для его
монтажа и технического обслуживания,
включая разборку.
• При устройстве трубопроводов
руководствуйтесь максимально
допустимыми нагрузками на фланцы
насоса, см. п. 3.5.
• Трубопроводы с соединениями,
деформируемыми по мере нагрева и
т.п., должны быть закреплены так, чтобы
подобные деформации не создавали
чрезмерную нагрузку на насос.
• Перед присоединением трубопроводов к
насосу, полностью освободите
всасывающий и напорный патрубки от
заглушек.
• Перед пуском, трубопроводы, фиттинги и
оборудование следует тщательно
очистить от пыли, стружки, сварочного
шлака и т.п. Насосные агрегаты, прямо
или косвенно используемые в системах
питьевого водоснабжения, следует
продезинфицировать установленным
порядком.
• Для защиты уплотнения вала ( особенно
– механического ) от твердых частиц,
рекомендуется при пуске устанавливать
на всасывающий патрубок 800-
микронный фильтр.
• Если система трубопроводов
подвергается гидравлическим испытаниям
при уже смонтированном насосе,
давление таких испытаний не должно
превышать максимально допускаемое
( см. техническую документацию ) для
корпуса и уплотнения данного насоса.
• После гидравлических испытаний
системы, убедитесь в полном удалении
влаги из насоса во избежание коррозии,
способной осложнить дальнейший пуск.
• Если в системе, подвергавшейся
гидравлическим испытаниям, был
смонтирован насос с мягким сальником,
НАБИВКУ САЛЬНИКА СЛЕДУЕТ
ЗАМЕНИТЬ: давление при испытаниях
может чрезмерно спрессовать ее,
сделав более неработоспособной.
5.2.2 Дополнительные соединения.
Перед пуском, подключите все необходимые
для данного насоса системы охлаждения,
обогрева, подачи затворно-уплотняющей
жидкости и т.п., руководствуясь указанными в
сопроводительной документации диаметрами
трубопроводов, типами соединений,
допустимыми для каждой из систем рабочими
давлениями.
Системы, перечисленные в приложении
“СОЕДИНЕНИЯ”, безусловно необходимы
для эксплуатации данного насоса.
Даже при отсутствии на то указаний,
рекомендуется смонтировать трубопровод для
отвода возможных утечек из зоны уплотнения.
См. приложение “СОЕДИНЕНИЯ”
5.3 МУФТА
ПЕРЕД ЛЮБЫМИ РАБОТАМИ С МУФТОЙ
примите меры, не допускающие пуск
агрегата кем-либо до окончания работ.
Правилами техники безопасности
воспрещается эксплуатация агрегата без
защитного кожуха муфты
ВЗРЫВООПАСНО ! Муфта агрегата,
эксплуатируемого в Зонах 1 или 2,
должна быть Сертифицирована ATEX
на
данный период времени.
Соблюдайте прилагаемую к муфте
инструкцию завода-изготовителя !
5.3.1 Центровка агрегата.
От качества центровки зависит
безаварийная работа агрегата,
поэтому данную операцию следует
проводить с максимальными вниманием и
аккуратностью. НЕДОБРОСОВЕСТНАЯ
ЦЕНТРОВКА АГРЕГАТА ЛИШАЕТ ВАС
ПРАВА НА ГАРАНТИЙНОЕ
ОБСЛУЖИВАНИЕ.
