www.pelletron.ru 40

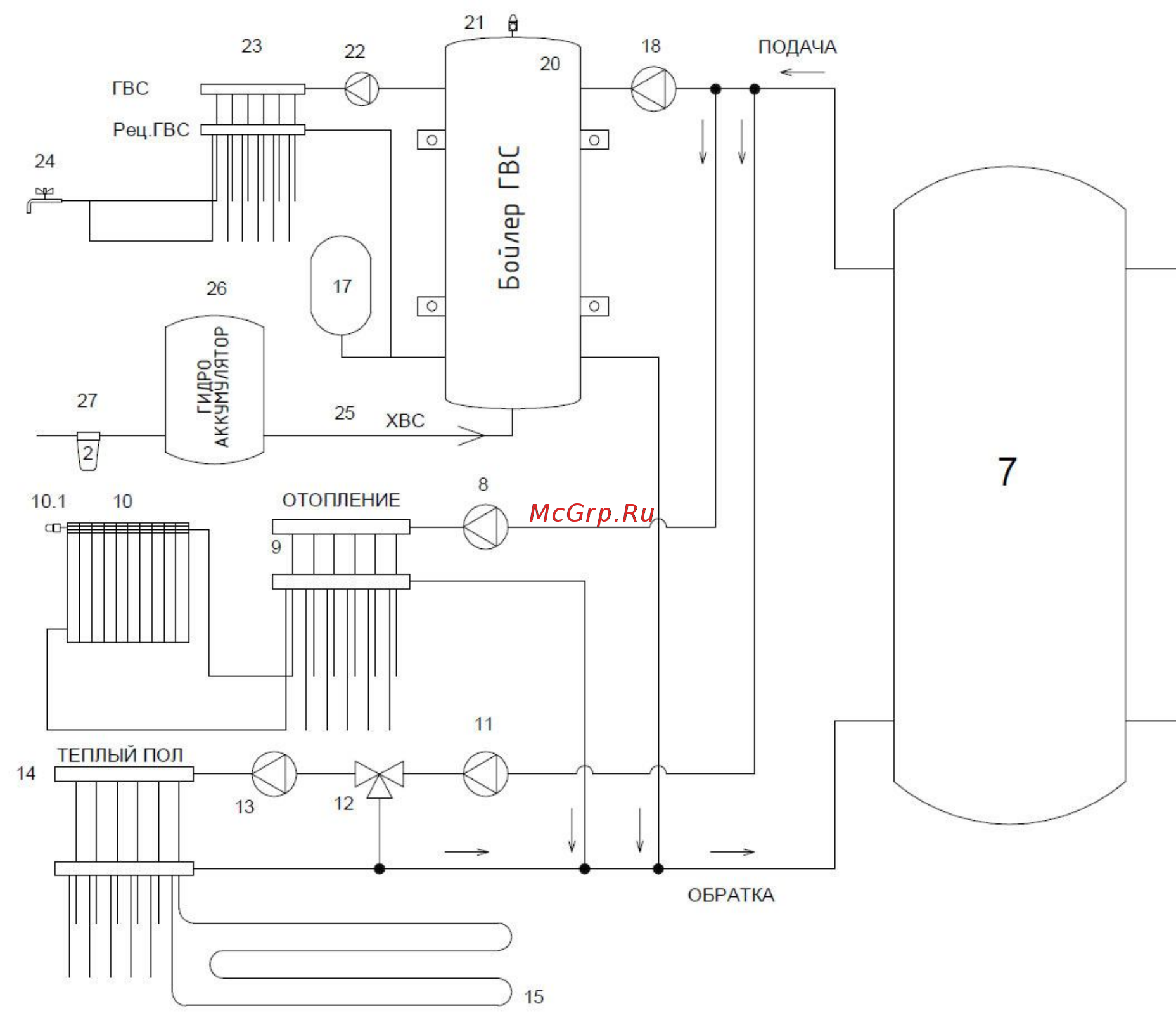

7 - буферная емкость, 8 - насос отопления, 9 - коллекторы отопления, 10 -приборы отопления
(батареи, радиаторы, конвекторы, тепловые завесы и пр.), 10.1 - термостатическая головка, 11 - на-
сос теплого пола, 12 - термостатический клапан теплого пола, 13 - насос рециркуляции теплого
пола, (12+13) - смесительный узел теплого пола, 14 оллекторы теплого пола, 15 - контур теплого
пола, 17 - расширительный бак ГВС, 18 - насос ГВС, 19 - термостатический клапан ГВС, 20 -
бойлер ГВС, 21 - предохранительный клапан контура ГВС, рассчитанный на давление не более
0,6МПа, 22 - насос рециркуляции ГВС, 23 - коллекторы ГВС, 24 - водоразборные устройства (кран,
душевая лейка и пр.), 25 - подпитка контура ГВС, 26 - гидроаккумулятор, 27 - система подготовки
свежей воды. Подпитка СО не показана.
Рис. 14 - Принципиальной схема системы с постоянной температурой теплоносителя
(например для современного жилого дома)
При проектирование системы отопления (теплоснабжения) с переменной температурой пода-
чи теплоносителя следует учитывать, что котел может подавать теплоноситель с температурой в
диапазоне 55-85 градусов С. Если по тепловому расчету необходима меньшая температура подачи
следует использовать дополнительные средства регулировки такие как смесительные узлы.
На рис. 16 показана принципиальная схема системы отопления с переменной температурой
подаваемого теплоносителя. Управление температурой приборов отопления (соответственно тем-
пературой воздуха) производится посредством изменения температуры теплоносителя для всех
приборов сразу при помощи либо самого котла огда из схемы исключаются краны 8 и 9) либо
