www.pelletron.ru 41

ручного регулирования (краны 8 и 9), либо смесительного узла (установка вместо кранов 8 и 9 узла

10) При этом узел 10 может быть как с ручной так и с автоматической задачей температуры по-

средством термостата Т. Регулировка температуры в отдельных помещениях возможно только за

счет ручной балансировки каждого отопительного прибора при помощи кранов 15.

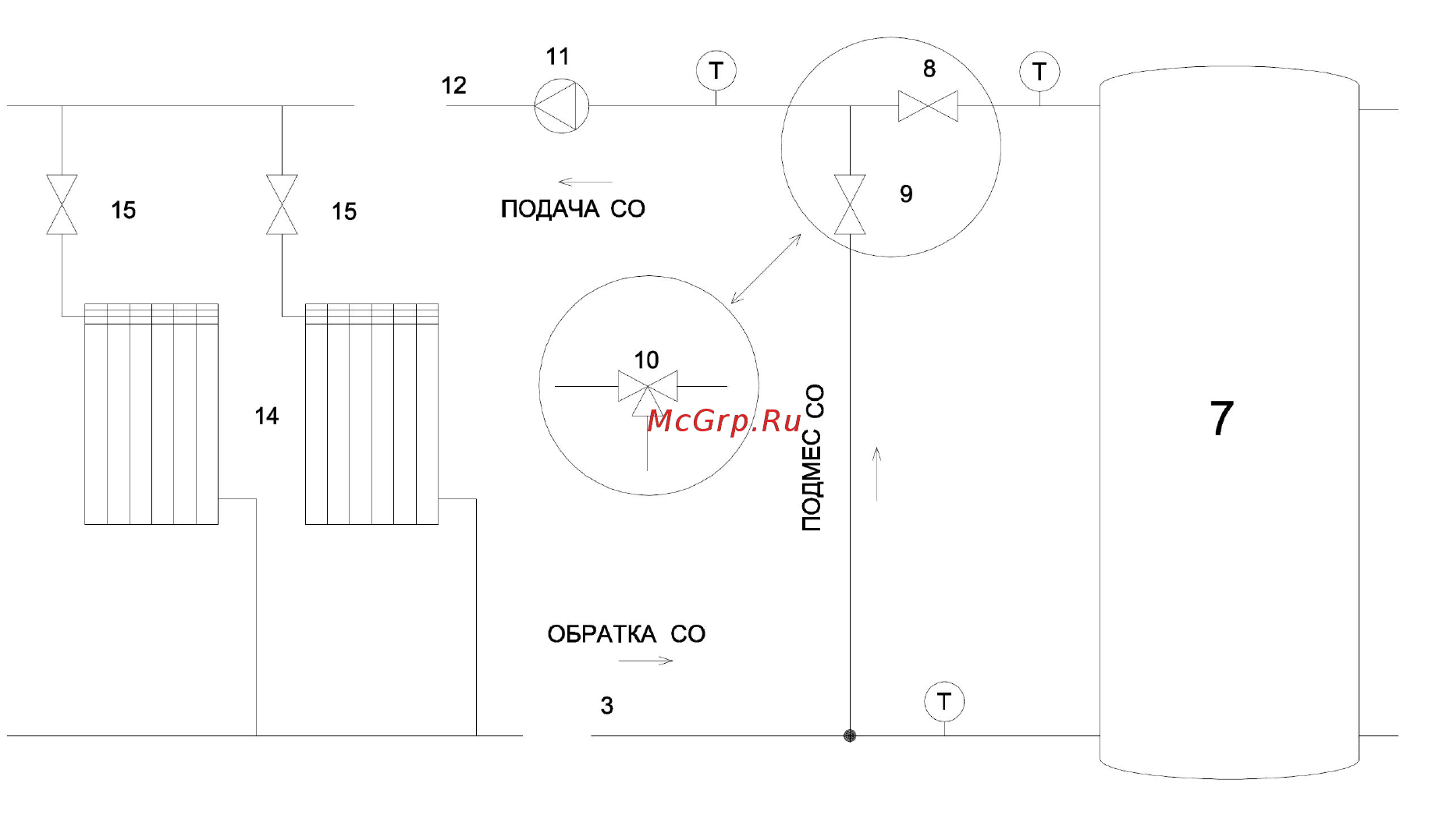

7 - буферная емкость, 8 - смесительный кран №1, 9 - смесительный кран №2, (8+9) - ручной

смесительный узел теплого пола, 10 - автоматический смесительный узел с ручным или автомати-

ческим регулированием температуры, 11 - насос СО, 12 - подача СО, 13 - обратка СО, 14 - приборы

отопления (батареи, радиаторы, конвекторы, тепловые завесы и пр.), 15 - балансировочный кран, Т

- термометр.

Рис. 15 - Вариант принципиальной схемы системы отопления с переменной температурой

теплоносителя

При гидравлических расчетах системы отопления, например для выбора насоса, сопротивле-

ние котла следует принимать равным местному сопротивлению внезапного расширения + местно-

му сопротивлению внезапного сужения + эквиваленту R30 - 1 м, R60 - 1,5 м, R120 - 2 м трубы ха-

рактерного для системы рециркуляции сечения.

Заполнение системы теплоносителем

Первые две недели в качестве теплоносителя следует использовать воду.

Создайте в расширительном баке расчетное давление (обычно 0,5 МПа, 0,5 бар). Заполните

систему водой до давления 0,1 МПа (1 бар), удалите из системы воздух. Через незначительное

время после начала циркуляции теплоносителя проверьте чистоту фильтра (поз. 2 рис. 13). Через

две недели с начала эксплуатации котла вы можете заменить воду иным теплоносителем, предна-

значенным для систем отопления, например незамерзающей жидкостью. Для увеличения ресурса

теплообменника котла при использовании в качестве теплоносителя воды, ее обновление не долж-

но превышать 100 л в год, рекомендуется добавлять в воду ингибитор коррозии.
