www.pelletron.ru 5

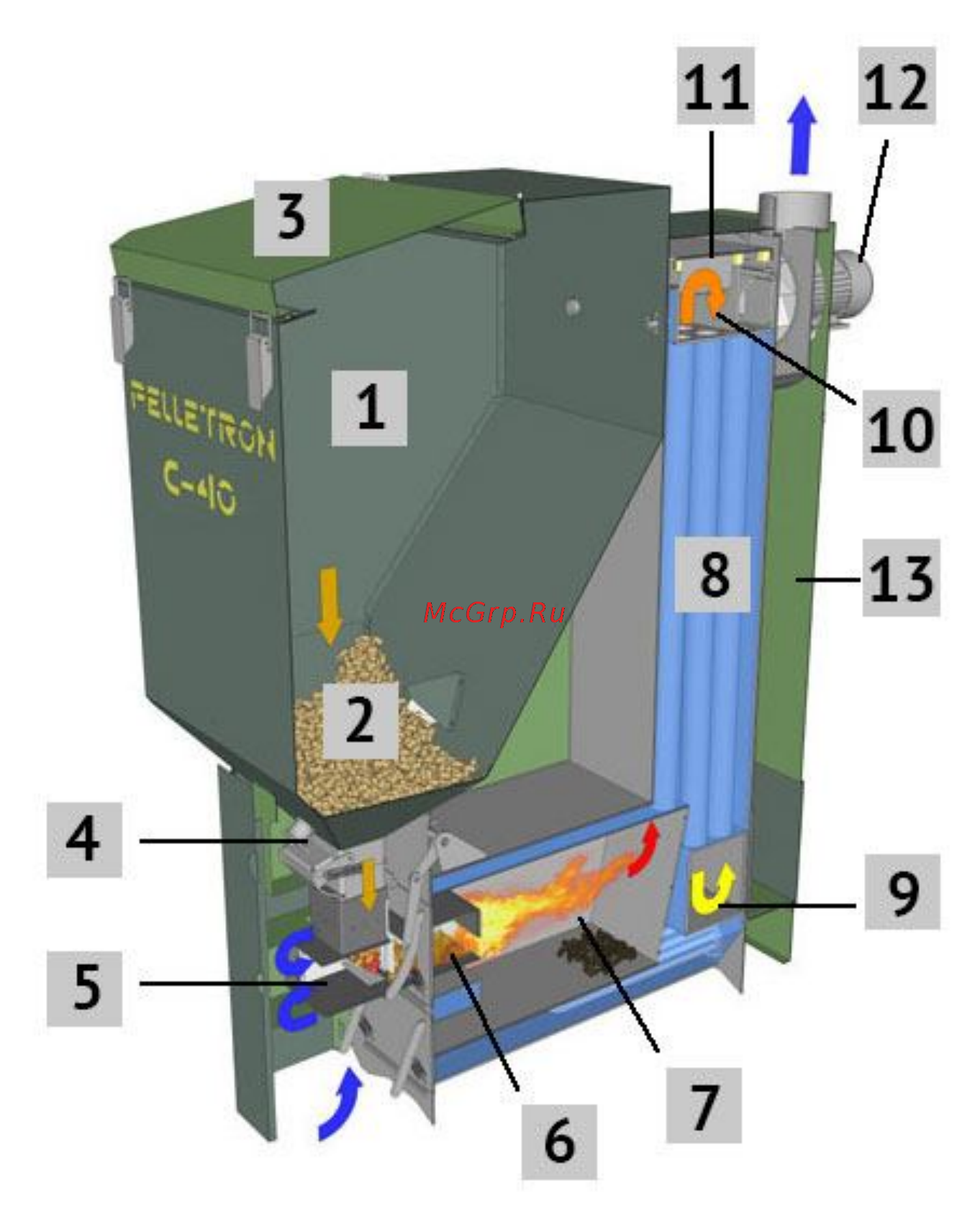

Устройство котла показано на рис. 2 .

1. Бункер, 2. Запас топлива, 3. Герметичная крышка бункера, 4. Питатель с шибером нор-

мально-закрытого типа с магнитной защелкой, 5. Горелка С20, 6. Сопло, 7. Факельная камера, 8.

Трехходовой кожухотрубчатый теплообменник, 9. Нижняя поворотная камера теплообменника, 10.

Верхняя поворотная камера теплообменника, 11. Крышка верхней камеры теплообменника, 12.

Дымосос, 13. Кожух.

Рис. 2 - Устройство котла Пеллетрон-С20 / С40

Пеллетная горелка котла выполнена по технологии «Пеллетрон-М2», предназначена для по-

лучения тепловой энергии посредством сжигания гранулированного древесного топлива - пеллета.

Тепловая энергия выделяется в виде факела пламени, выходящего из сопла горелки в топку котла.

Устройство горелки Пеллетрон-С приведено на рисунке 3,4.
