3. КОМПЛЕКТ ПОСТАВКИ.

3.1. Стенд для сборки и разборки двигателей и агрегатов, модель Р1250 ........... 1 шт.

3.2. Руководство по эксплуатации Р1250-00-00-00-000РЭ .................................. 1 экз.

3.3. Адаптеры 100 мм .............................................................................................. 4 шт.

3.4. Адаптеры 170 мм .............................................................................................. 4 шт.

3.5. Винт М20х40 ГОСТ11738-84 .......................................................................... 4 шт.

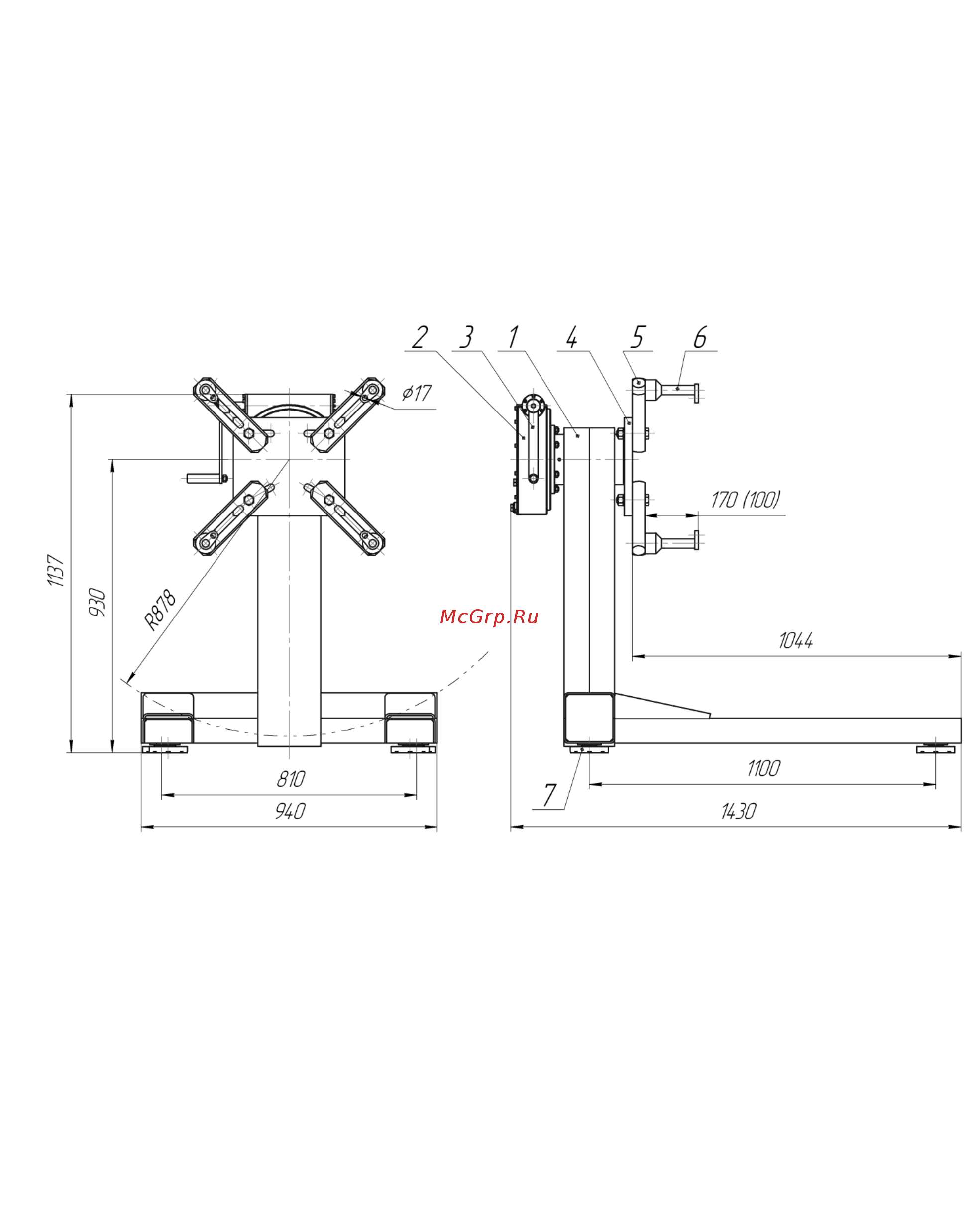

1 – рама стенда; 2 – редуктор; 3 – рукоятка; 4 – шпиндель; 5 – кронштейн;

6 – адаптер; 7 – опора.

4.1. На двигатель закрепляются адаптеры 6 (рис. 1). Двигатель

адаптерами крепится к кронштейнам 5, которые установлены на

шпинделе 4. Вращением рукоятки 3 через червячный редуктор 2

двигатель поворачивается в положение наиболее удобное для работы.

4.2. Двигатель надежно фиксируется в любом положении,
