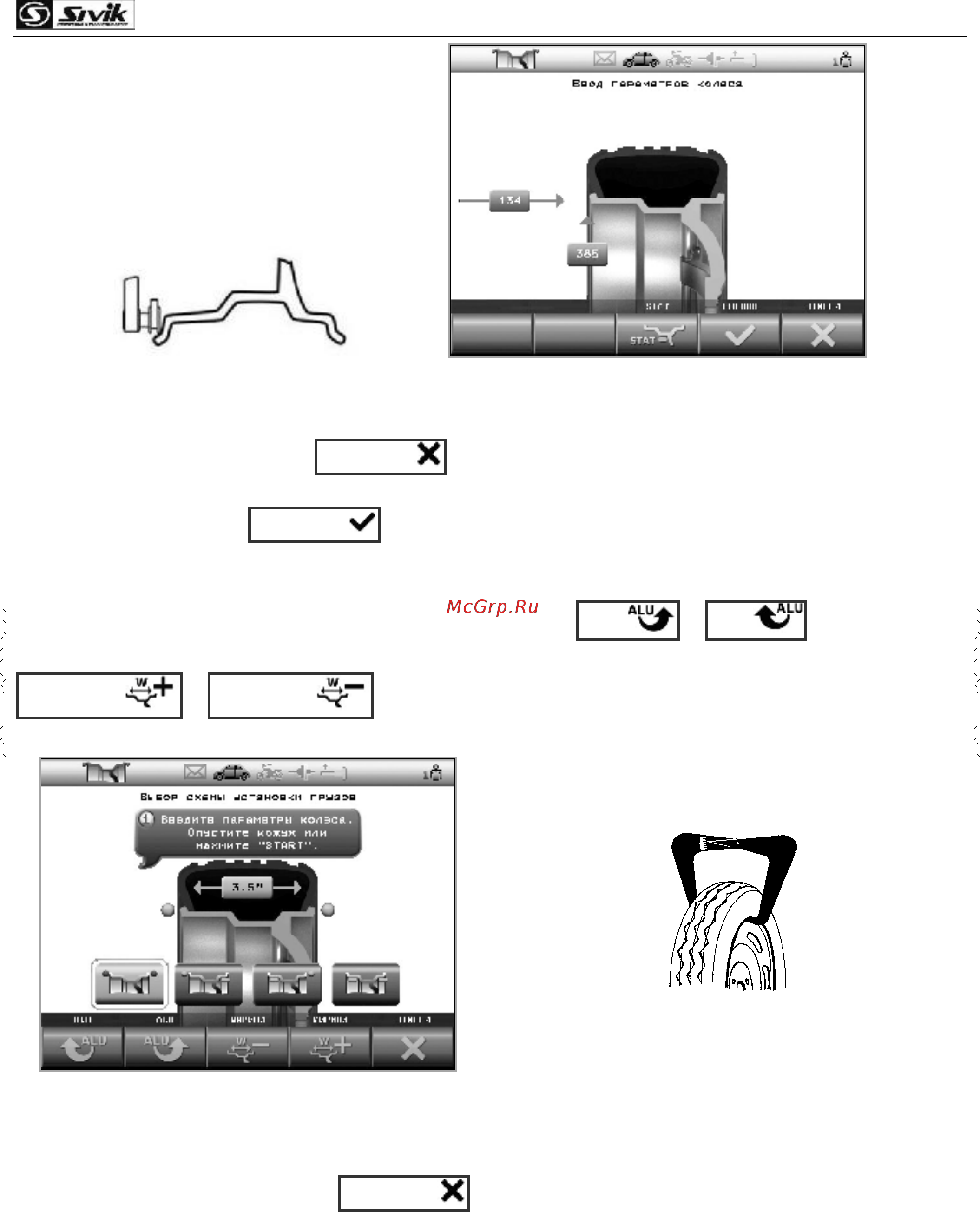

Станок балансировочный СБМП-40 С
Т
, СБМП-40 Л. Руководство по эксплуатации 18
а б
Рисунок 5.3 – Измерение электронной линейкой
При нажатии клавиши ОТМЕНА произойдет восстановление размеров, которые
были до начала измерений, и переход в состояние «Новое колесо».
После нажатия ГОТОВО станок автоматически перейдет в состояние ввода
схемы установки грузов и ширины. Текущая схема будет выделена рамкой и цветом,
рисунок 5.4.
Для выбора другой схемы нажимать клавиши ALU и ALU .
Измерить ширину колеса с помощью кронциркуля, рисунок 5.5. Нажимая клавиши
ШИРИНА и ШИРИНА , ввести ширину.
Рисунок 5.4 – Выбор схемы установки грузов
Рисунок 5.5 – Измерение ширины колеса
кронциркулем
При нажатии клавиши ОТМЕНА произойдет восстановление параметров и
переход в состояние «Новое колесо».
После ввода параметров выполнить измерение дисбаланса.
5.5.2 Ввод параметров для схем ALU 2, ALU 5 (СБМП-40 Л)
Для схем, показанных на рисунке 5.6, оператор с помощью электронной линейки
непосредственно измеряет диаметр и дистанцию мест установки грузов. Такое прямое
измерение позволяет увеличить точность расчета масс и положений балансировочных
грузов и сократить количество циклов балансировки.
