Станок балансировочный СБМП-40 С
Т
, СБМП-40 Л. Руководство по эксплуатации 22

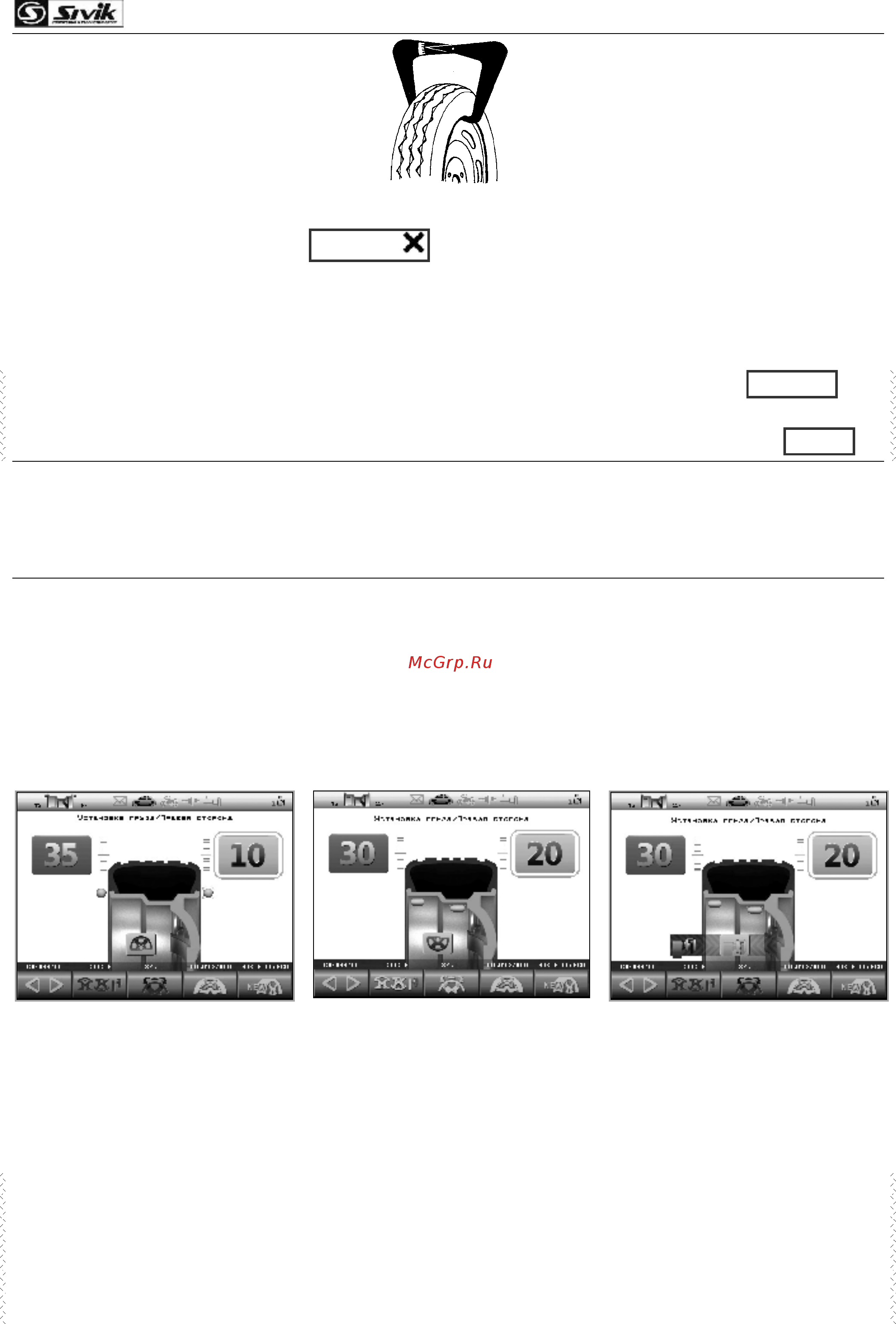

Рисунок 5.13 – Измерение ширины колеса кронциркулем
При нажатии клавиши ОТМЕНА произойдет восстановление параметров и
переход в состояние «Новое колесо».
После ввода параметров выполнить измерение дисбаланса.
5.7 Измерение дисбаланса
Для измерения дисбаланса опустить кожух или нажать клавишу START при
опущенном кожухе. Ждать до полной остановки колеса. Поднять кожух.
Для экстренной остановки без завершения измерения нажать клавишу STOP .
i
Во время измерений механические воздействия на станок запрещены, в т.ч. нельзя
опираться на корпус станка, брать со станка и класть на станок принадлежности,
инструменты и другие предметы.
i
ВНИМАНИЕ! При первом измерении после включения вал может автоматически
повернуться на небольшой угол с небольшой скоростью.
Если разрешен автоматический переход в состояние «Новое колесо» (8.1.6), то при
«нулевых» результатах по обеим плоскостям станок через несколько секунд перейдет из
состояния установки грузов в состояние «Новое колесо».
5.6 Установка грузов
После измерения дисбаланса и остановки колеса станок перейдет в состояние
установки грузов. Колесо автоматически повернется в нужную позицию и на экран будут
выведены массы грузов, рисунок 5.14. Позиция колеса зависит от настроек и типа груза.
а – установить в положение «12
час» груз со скобой 10 г слева
б – установить в положение
«6 час» ленточный груз 20 г
справа
в – установить линейкой
ленточный груз 20 г справа (только
в СБМП-40 Л)
Рисунок 5.14
Масса груза, который сейчас следует устанавливать будет выделена желтым фоном
и рамкой.
Чтобы установить груз со скобой, нужно приложить груз к ободу в положение
«12 часов», как показано на рисунке 5.6, и легким постукиванием инструментом
зафиксировать на ободе.
Для установки ленточного груза (с липким слоем) снять защитную пленку с
груза. Закрепить груз на колесе в верхней («12 часов»), в нижней («6 часов») позиции
или с помощью линейки по 5.6.1 (рекомендуется).
