Станок балансировочный СБМП-40 С
Т
, СБМП-40 Л. Руководство по эксплуатации 23

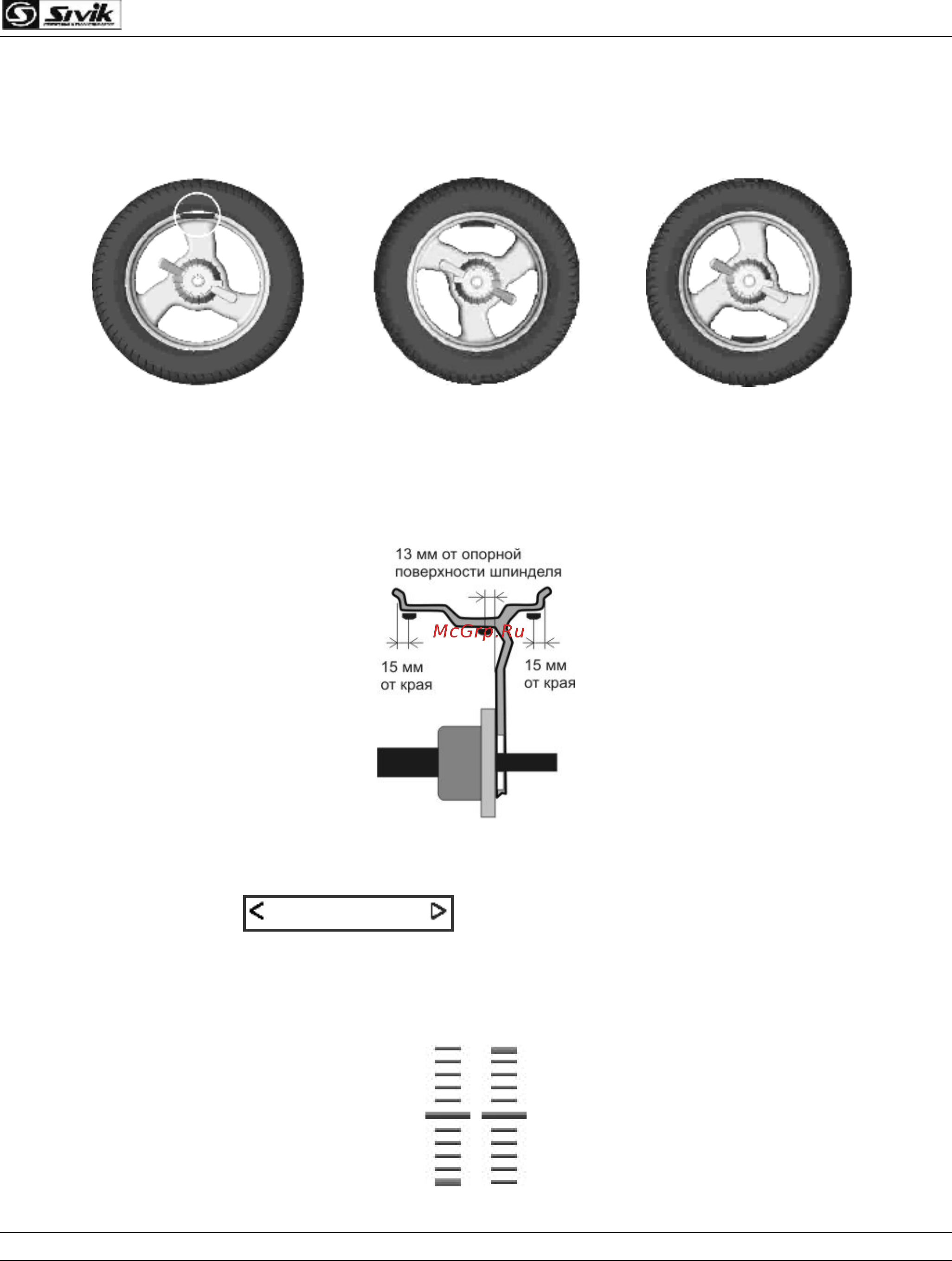

Признаком установки груза в «12» или «6 часов» является специальная
пиктограмма, показанная на рисунках 5.14 а, б. Крепление груза в верхней («12 часов»)
или в нижней («6 часов») позиции проводить согласно рисунку 5.15 на дистанции
согласно рисунку 5.16. Для оперативной смены способа установки груза нажимать кнопку
«СПОСОБ»
а б в
а – груз со скобой установлен в положение «12 часов»
б – ленточный груз установлен в положение «12 часов»
в – ленточный груз установлен в положение «6 часов»
Рисунок 5.15
Рисунок 5.16 – Дистанции установки ленточных грузов вручную
Для перехода к установке другого груза можно:
- нажать клавишу СЛЕДУЮЩИЙ ;
- толкнуть колесо рукой с усилием, достаточным для преодоления сопротивления
торможения. Для определения направления можно пользоваться индикатором,
показанном на рисунке 5.17. Светящаяся красная полоска на нем показывает положение
места установки груза.
Рисунок 5.17 – Индикатор положения места установки грузов
i
В информационном поле всегда показывается точное (неокругленное) значение масс грузов.
5.6.1 Установка груза линейкой (только в СБМП-40 Л)
При установке ленточного груза рукой неизбежно возникают погрешности, которые
не позволяют отбалансировать колесо за один цикл.
На станке СБМП-40 Л имеется возможность исключить эти погрешности путем
установки груза с помощью линейки.
