Станок балансировочный СБМК-60 Э. Руководство по эксплуатации

3 БАЛАНСИРОВКА КОЛЕСА

Колесо балансировать в следующем порядке.

а) подготовить и установить колесо;

б) измерить диаметр и вылет электронной линейкой;

в) ввести ширину и схему установки грузов, если необходимо;

г) выполнить измерение;

д) установить грузы;

е) выполнить контрольное измерение;

ж) повторять д) и е) при необходимости.

3.1 Установка колеса

Станок необходимо содержать в чистоте. Не допускается попадание пыли и влаги

внутрь станка, заливание и забрызгивание водой панели управления и отверстий в

корпусе.

Перед балансировкой колесо должно быть очищено от грязи и удалены ранее

установленные грузы. Установить колесо на приводной вал станка в соответствии с

рисунками 3.1.…3. 4, в зависимости от конструкции диска колеса.

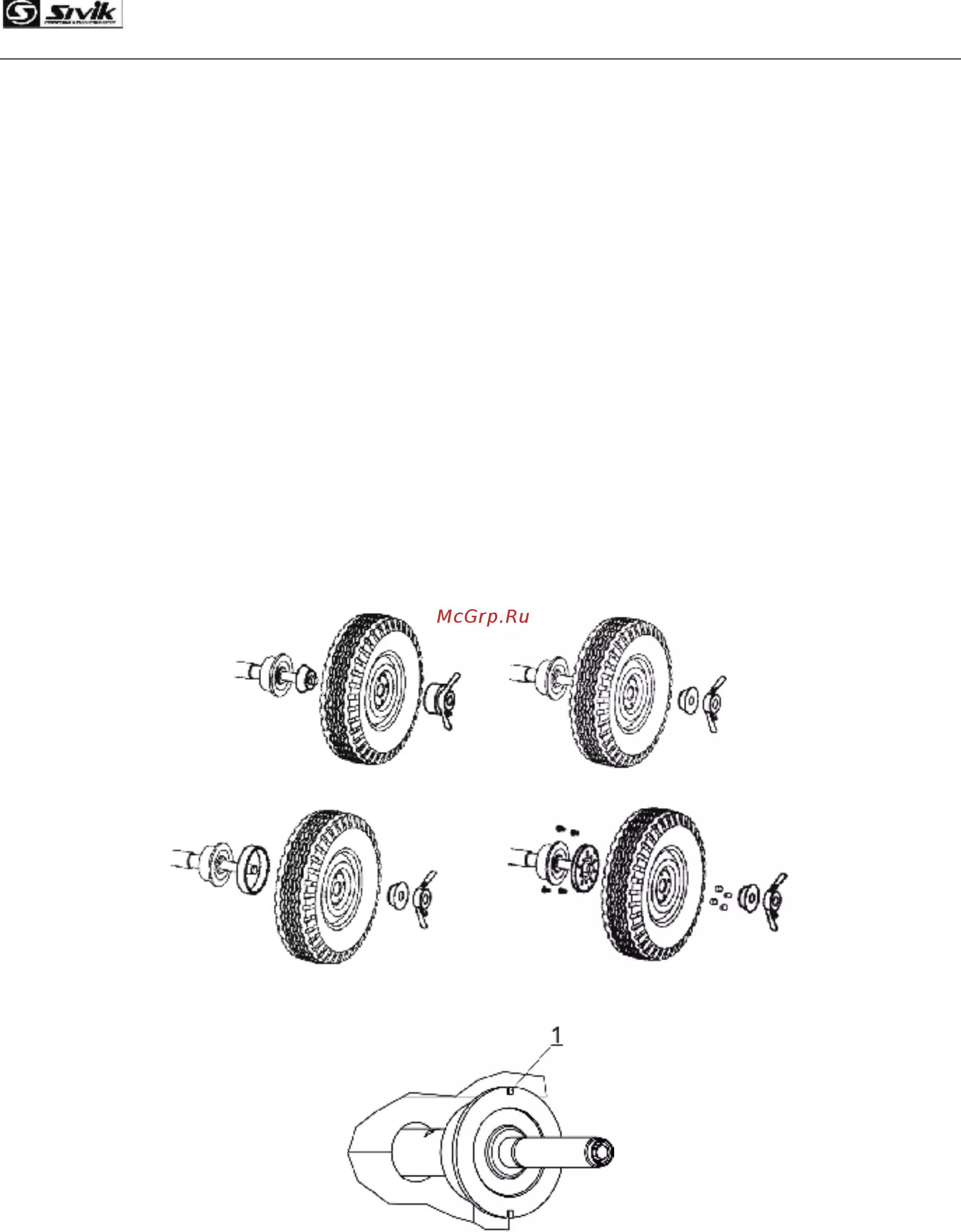

Рисунок 3.1. – Конус изнутри Рисунок 3.2 - Конус снаружи

Рисунок 3.3 - Конус Æ97...170 с кольцом Рисунок 3.4 - Установка на фланец

Рисунок 3.5 - Пазы для крепления адаптеров

Если позволяет конструкция колеса и качество наружной кромки отверстия не

вызывает сомнения, рекомендуется установка с конусом снаружи, рисунок 3.2. При этом

достигается более точная центровка колеса и уменьшение износа резьбы вала и гайки.

Установка колеса на адаптер фланцевый, поставляемый на заказ, (рисунок 3.4)

имитирует закрепление колеса на ступице автомобиля и позволяет более точно

сбалансировать колесо. Следует сначала закрепить адаптер фланцевый на колесе,

затем установить колесо с фланцем на шпиндель станка.
