Wartung/Instandhaltung
30 DE 11|2018

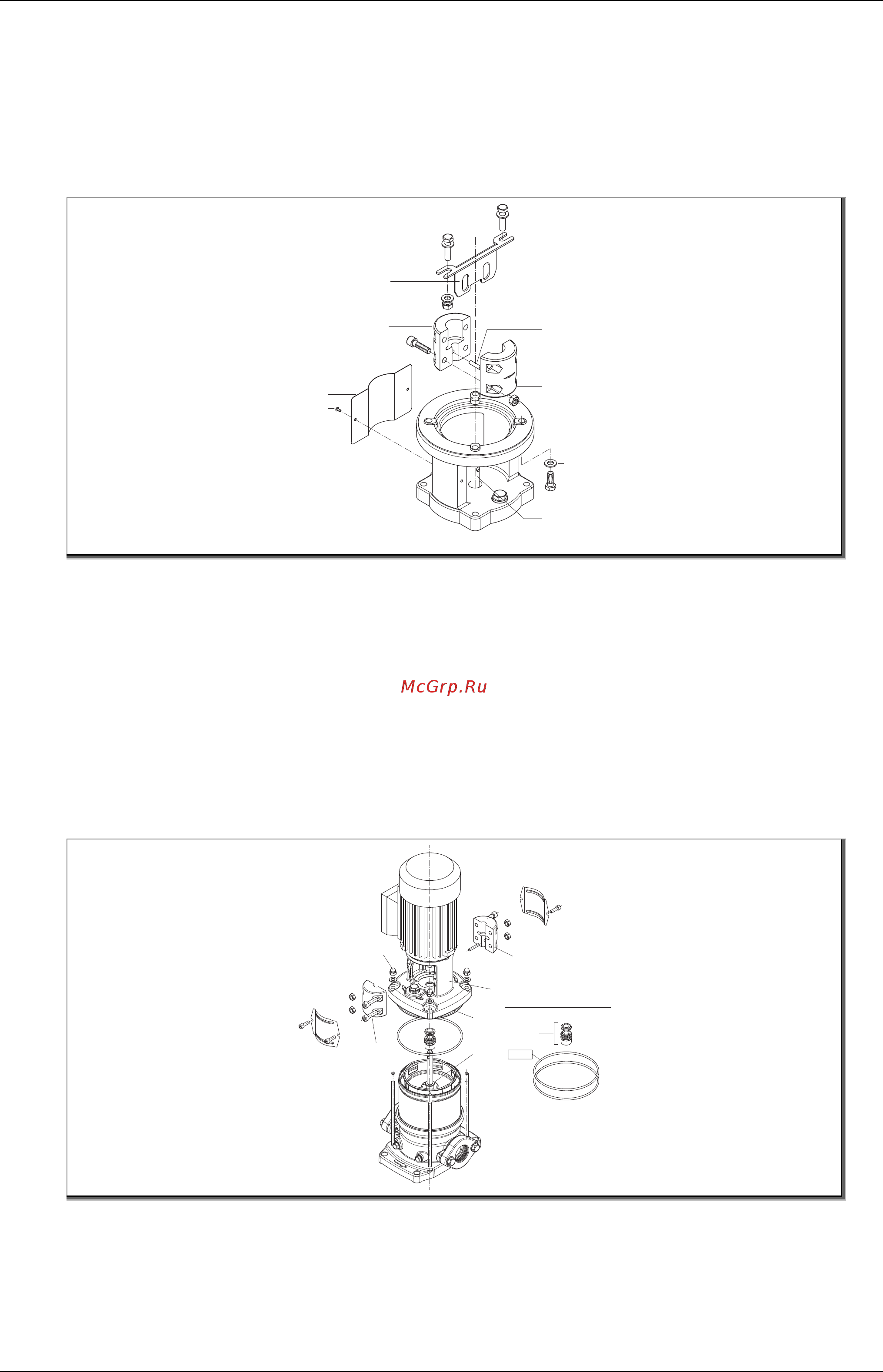

8.5.5 Haltewinkel demontieren – nur bei unvollständigen Maschinen
1. Innensechskantschrauben (914.2) lösen.
2. Kupplungsschutz (681) von der Antriebslaterne (161) entfernen.
3. Innensechskantschraube (914.1) lösen.
4. Kupplung (849) mit Zylinderstift (569) entfernen. Kupplung auf einer sauberen und ebenen Fläche
ablegen.
5. Haltewinkel (89-11.03) aus der Antriebslaterne entnehmen.
89-11.03
862
914.01
681
914.05
560
862
920.01
341
554.02
901.02
210
WG56.00.018-P
Abb. 14
8.5.6 Gleitringdichtung demontieren
Fixed Seal
(Abb. 15)
1. Muttern (920.1) lösen.
2. Antriebslaterne (161) abnehmen.
3. Druckdeckel (163) von dem Pumpenmantel abnehmen.
4. O-Ringe (412.1) aus dem Stufengehäuse entnehmen.
5. Rotierende Einheit der Gleitringdichtung (433) von der Welle abziehen.
6. Gegenring der Gleitringdichtung (433) aus dem Druckdeckel (163) entnehmen.
412.1
(433)
(914.1)
(920.1)
(849)
(163)
(523.1)
(161)
WG 56.00.015-P
Abb. 15
