Atn ABL 1000 [4/8] Включение выключение

Перед установкой нанесите небольшое количество смазки на резьбовые части колец.

Вкрутите корпус дальномера в объектив прицела (X-Sight 4K), либо сначала вкрутите переходное

кольцо и уже в него вкрутите корпус дальномера.

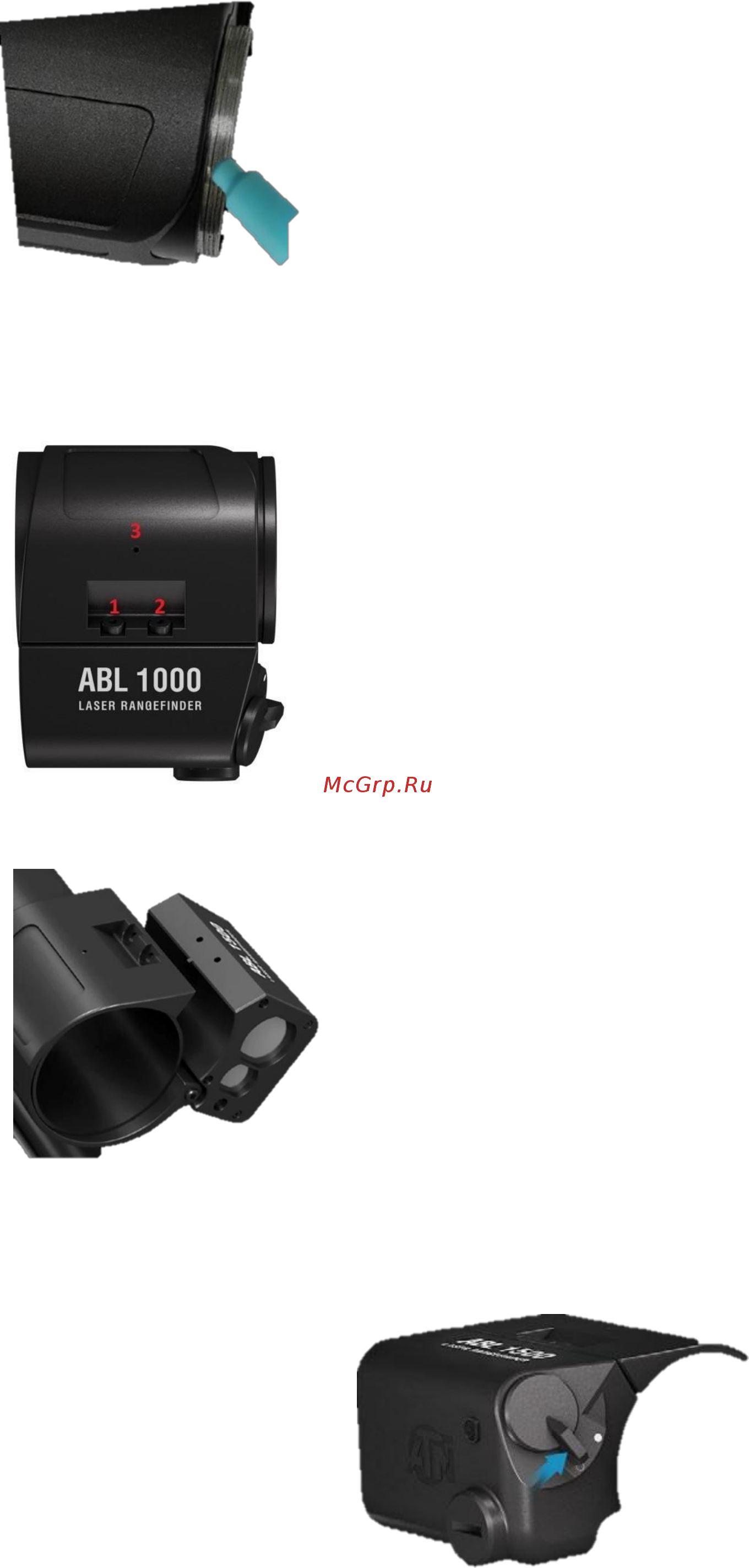

Выкрутите два винта (1 и 2 на рисунке) с внутренним шестигранником из корпуса ABL и ослабьте винт 3.

Откройте корпус дальномера как показано на рисунке.

Вращая дальномер вокруг оптической оси прицела, выберите удобное положение дальномера на

корпусе прицела. Закройте корпус дальномера, затяните винт 3 и закрутите винты 1 и 2. Не должно

быть никакого люфта, когда вы пытаетесь переместить ABL, когда Вы тянете вперед или толкаете назад.

ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ

Чтобы включить устройство, переместите тумблер на

задней панели блока ABL вправо. Чтобы

убедиться, что ABL включен, откройте мобильное

устройство и посмотрите настройки Bluetooth. Вы

увидите ABL_01 в списке доступных устройств.
