![Q-Tech QSW-9800 [217/266] Поиск неисправностей локального arp прокси](/img/pdf.png)
Q-Tech QSW-9800 [217/266] Поиск неисправностей локального arp прокси
![Q-Tech QSW-8300 [217/266] Поиск неисправностей локального arp прокси](/views2/1062503/page217/bgd9.png)
+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
217

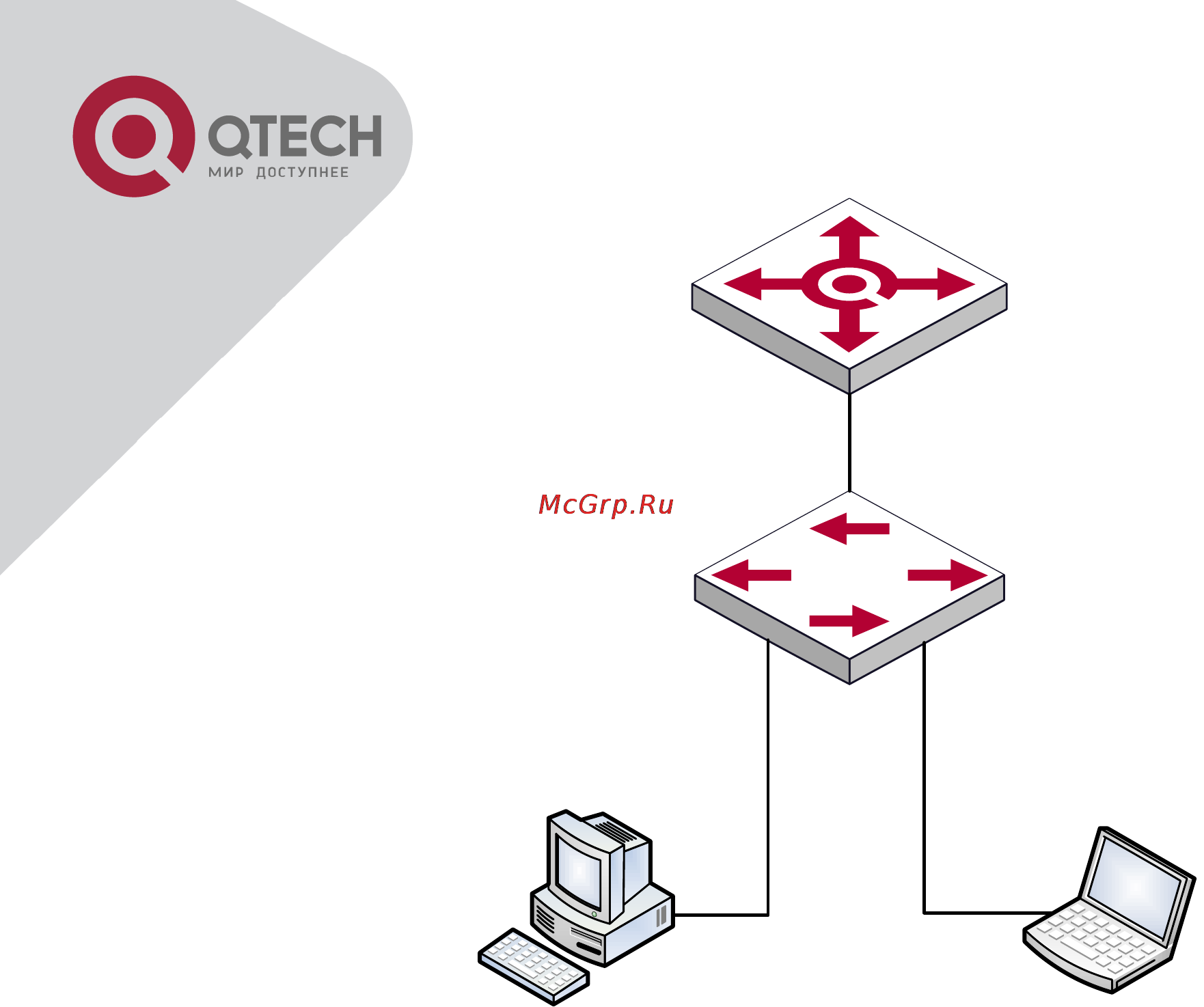

PC1
PC2
192.168.1.1
192.168.1.200
192.168.1.100
S1
S2
Настройка следующая:
Switch(config)#interface vlan 1
Switch(Config-if-Vlan1)#ip address 192.168.1.1 255.255.255.0
Switch(Config-if-Vlan1)#ip local proxy-arp
Switch(Config-if-Vlan1)#exit
24.4 Поиск неисправностей локального ARP прокси
Локальный ARP прокси по умолчанию выключен. Пользователь может посмотреть
текущую конфигурацию соответствующей командой. При правильной настройке,
включив отладку ARP, пользователь может проверить работу ARP прокси.
В процессе работы система покажет соответствующие подсказки.
