2.2.1 Разъём питания

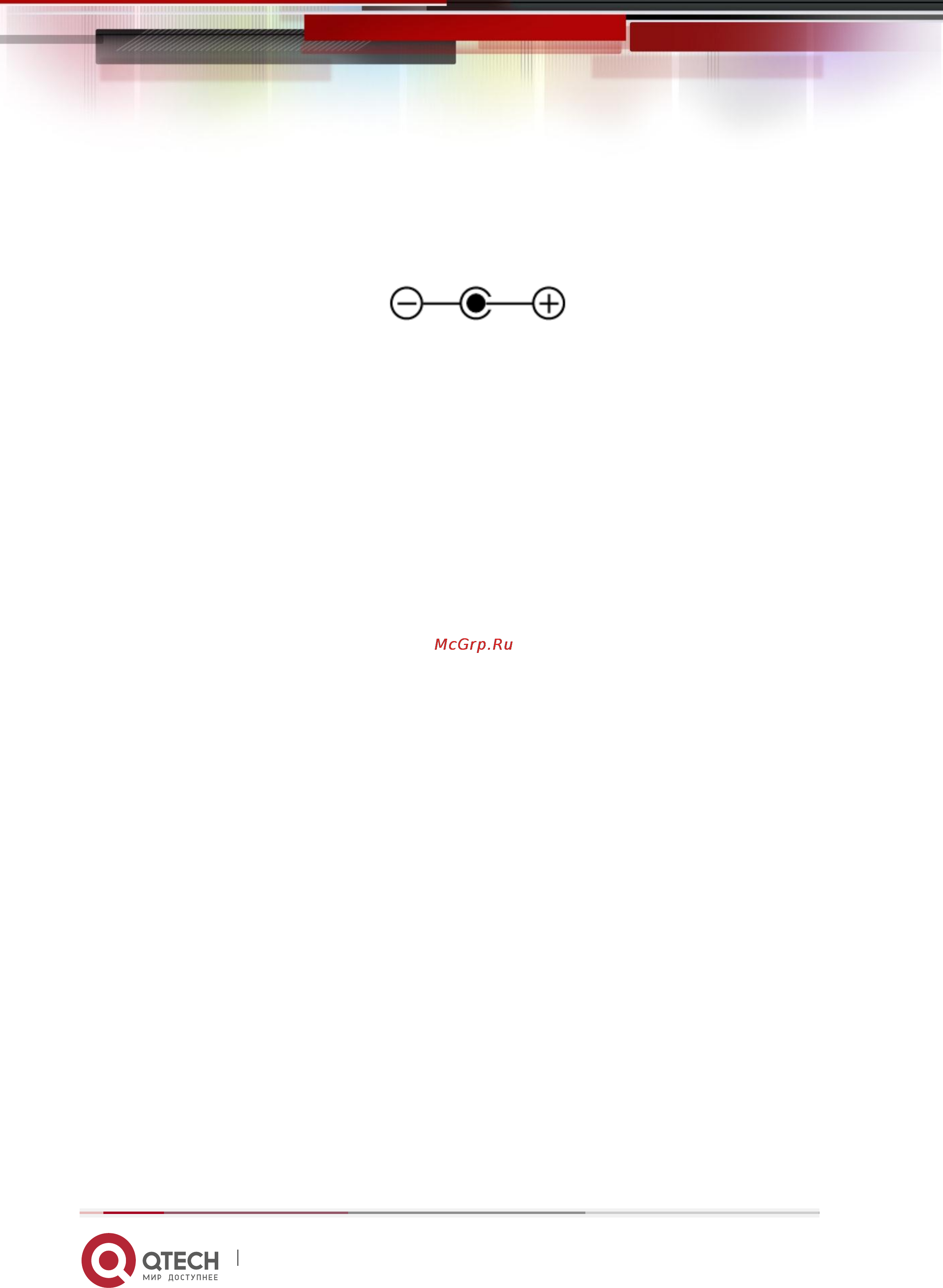

QFR-200-4T-2V-W поддерживает питание DC12В, как показано на схеме ниже. Параметры

адаптера питания – DC12В/10,5А.

2.2.2 Кнопка WPS

Кнопка WPS предназначена для следующих действий:

 Нажмите и удерживайте кнопку WPS в течение 2 секунд во время обычной работы

устройства для быстрого подключения сетевого устройства по беспроводной сети

через WPS.

 Нажмите и удерживайте кнопку WPS более, чем 3 секунды для отключения

модуля Wi-Fi.

2.2.3 Порты 10BASE-T/100BASE-TX

На задней панели QFR-200-4T-2V-W расположены 4 LAN-порта 10BASE-T/100BASE-TX,

имеющие 8-пиновый модульный разъём RJ45. Разъёмы портов выполнены в виде

интерфейса MDI-X (интерфейс, зависящий от передающей среды с перекрестным

соединением). Порты соединены прямым кабелем с сетевым контроллером интерфейсов

в узле сервера или Ethernet-хаба. Если оборудование QFR-200-4T-2V-W подключается к

хабу или коммутатору, необходимо использовать кабель crossover, если MDI-соединение

не существует на соответствующем порту связанного сетевого устройства.

Порты оборудования QFR-200-4T-2V-W применяют функцию авто распознавания портов,

работающих на скоростях 10 и 100 Мб/с и принадлежащих связанным сетевым

устройствам. Данные порты поддерживают стандарт IEEE 802.3u Auto Negotiation. Это

означает, что если на другом конце порт с поддержкой данного стандарта, то оба порта

автоматически устанавливают оптимальную скорость и режим дуплекса. Также порты

поддерживают полу-дуплекс и полный дуплекс со скоростью передачи данных 10 и 100

Мб/с.

Примечание:

Используйте медную неэкранированную витую пару 5 категории (UTP) для подключения

к портам 10BASE-T/100BASE-TX.

2.2.4 Порт SFP

На корпусе QFR-200-4T-2V-W размещён один порт SFP с WAN, поддерживающий

сторонние модули SFP.
