4.4. МОДУЛЬ ТИБУТАРНЫХ ИНТЕРФЕЙСОВ STM-1 - QBM-S4-OS01

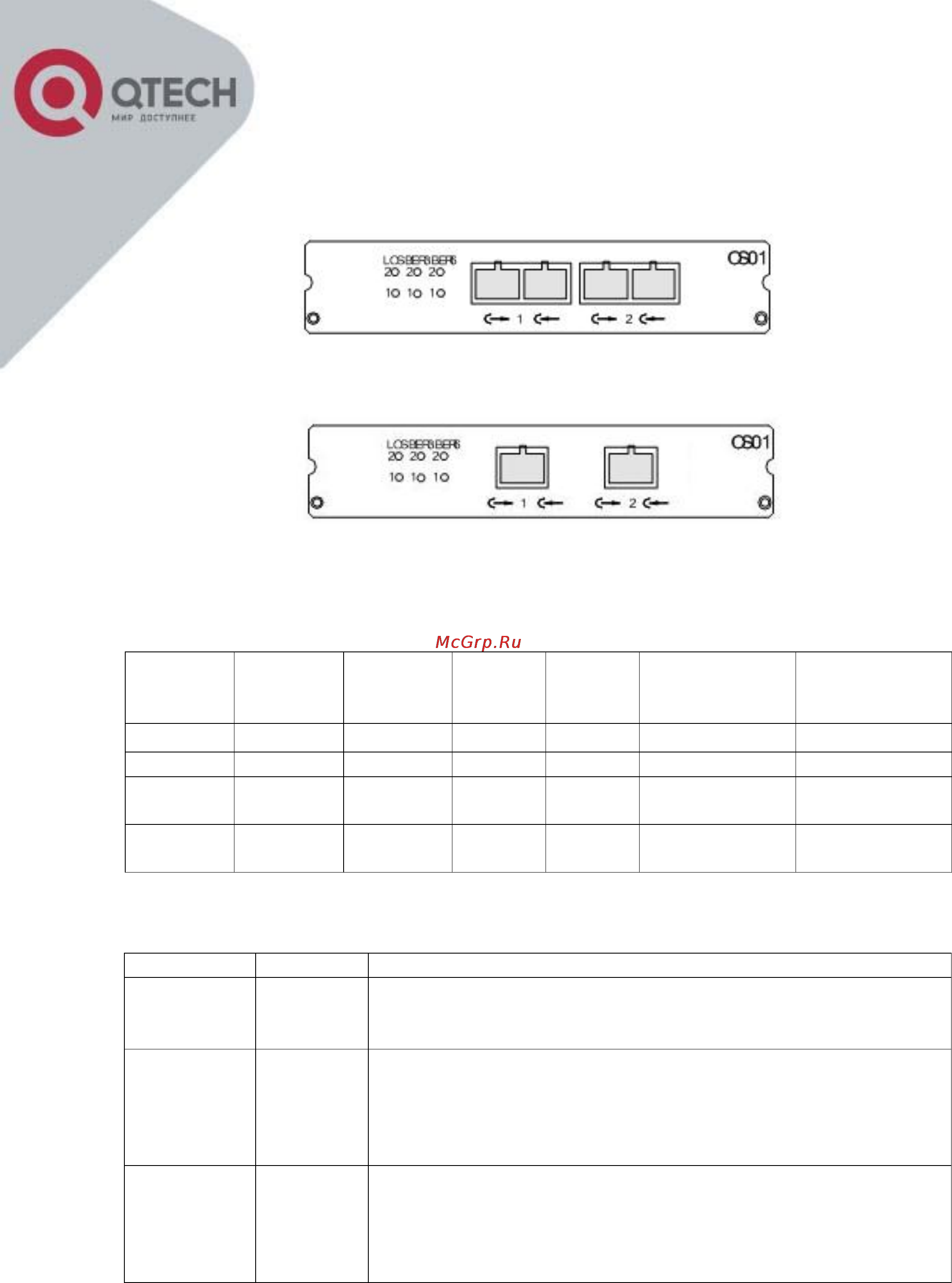

Рисунок 4.4.1 – Фронтальный вид модуля QBM-S4-OS01

Рисунок 4.4.2 – Фронтальный вид модуля QBM-S4-OS01 WDM

Таблица 4.4.1 – Типы оптических интерфейсов для модулей QBM-S4-OS01

Тип

модуля

Длина

волны,

нм

out

,дБм

sens

дБм

Pmax

дБм

Тип

интерфейса

/разъёма

Дальность,

км

OS01 1310 -15~-8 -34 -8 2F,SMF,SC 0-25

OS01/L 1310 -8~-3 -33 -3 2F,SMF,SC 10-60

OS01/S

Tx=1310

Rx=1550

-14~-8 -33 -3 WDM,SMF,SC 0-25

OS01/S5

Tx=1550

Rx=1310

-14~-8 -33 -3 WDM,SMF,SC 0-25

Таблица 4.4.2 - Описание светодиодной индикации модулей QBM-S4-OS01

Тип коннектора: SC/PC (опционально FC);

2F – два волокна или одно волокно - WDM;

Индикатор

Цвет Описание

LOS-1

LOS-2

Красный

Горит:

Отсутствие сигнала на приёме первого и

второго портов OLT соответственно;

Погашен: Норма;

BER3-1

BER3-2

Красный

Горит: Коэффициент ошибок более 10

-3

по приёму

на первом и втором портах OLT соответственно;

Погашен: Коэффициент ошибок не превышает 10

-3

по

приёму на первом и втором портах OLT

соответственно;

BER6-1

BER6-2

Желтый
