Модуль QBM-S4-DX01 может быть установлен в SDH мультиплексор в слот

Х1 и выполнять функции DXC. Модуль QBM-S4-DX01 является матрицей

кросс коммутации и не имеет внешних интерфейсов (агрегатных

стыков).

Модуль поддерживает кросс коннекты на уровне контейнеров VC4, VC3 и

VC12 и имеет неблокируемую матрицу коммутации емкостью 10

эквивалентов STM-1. Таким образом, модуль обеспечивает взаимосвязь

установленных в шасси модулей.

Модуль имеет 2 встроенных BERT для Е1, которые могут работать

одновременно.

4.15. МОДУЛЬ КРОССОВОЙ КОММУТАЦИИ КАНАЛОВ НА УРОВНЕ Е0 - QBM-S4-

DX02

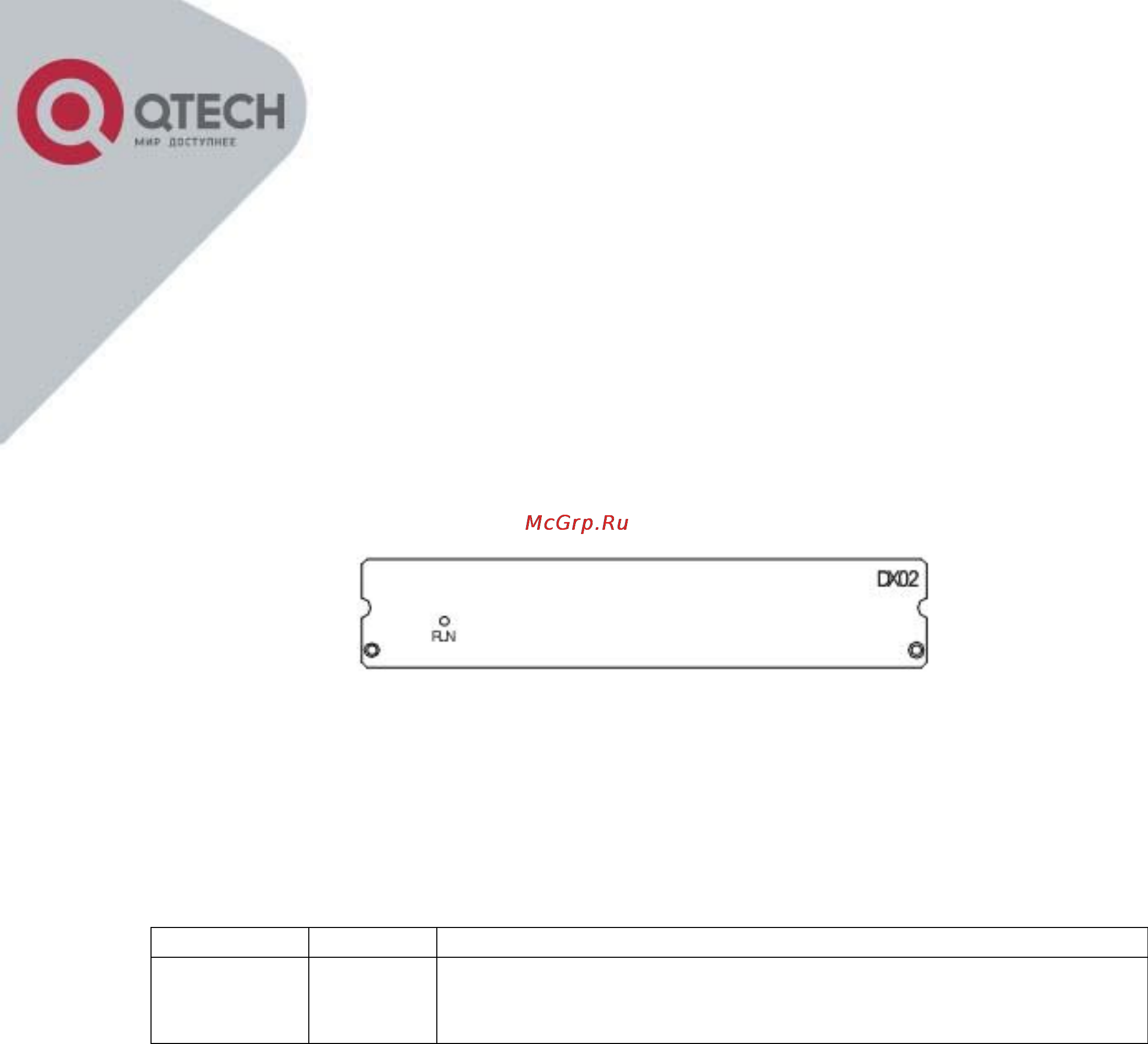

Рисунок 4.15.1 – Фронтальный вид модуля QBM-S4-DX02

Модуль является DXC для каналов Е0 (64 кбит/с) потоков Е1, и

позволяет работать с потоками структуры PCM-30 или PCM-31 и

автоматически проключать сигнализацию в 16ВИ.

Таблица 4.15.1 – Описание светодиодной индикации QBM-S4-DX02

Индикатор

Цвет Описание

RUN

Зеленый

Мигает: Норма

Погашен:

Аппаратный сбой или отсутствие

питания

Интерфейсы и ВИ между которыми производится кросс коммутация

приходят на модуль QBM-S4-DX02 от других модулей через шину шасси и

DXC STM-N.

5. ПРИМЕР ТИПОВОГО СОЕДИНЕНИЯ
