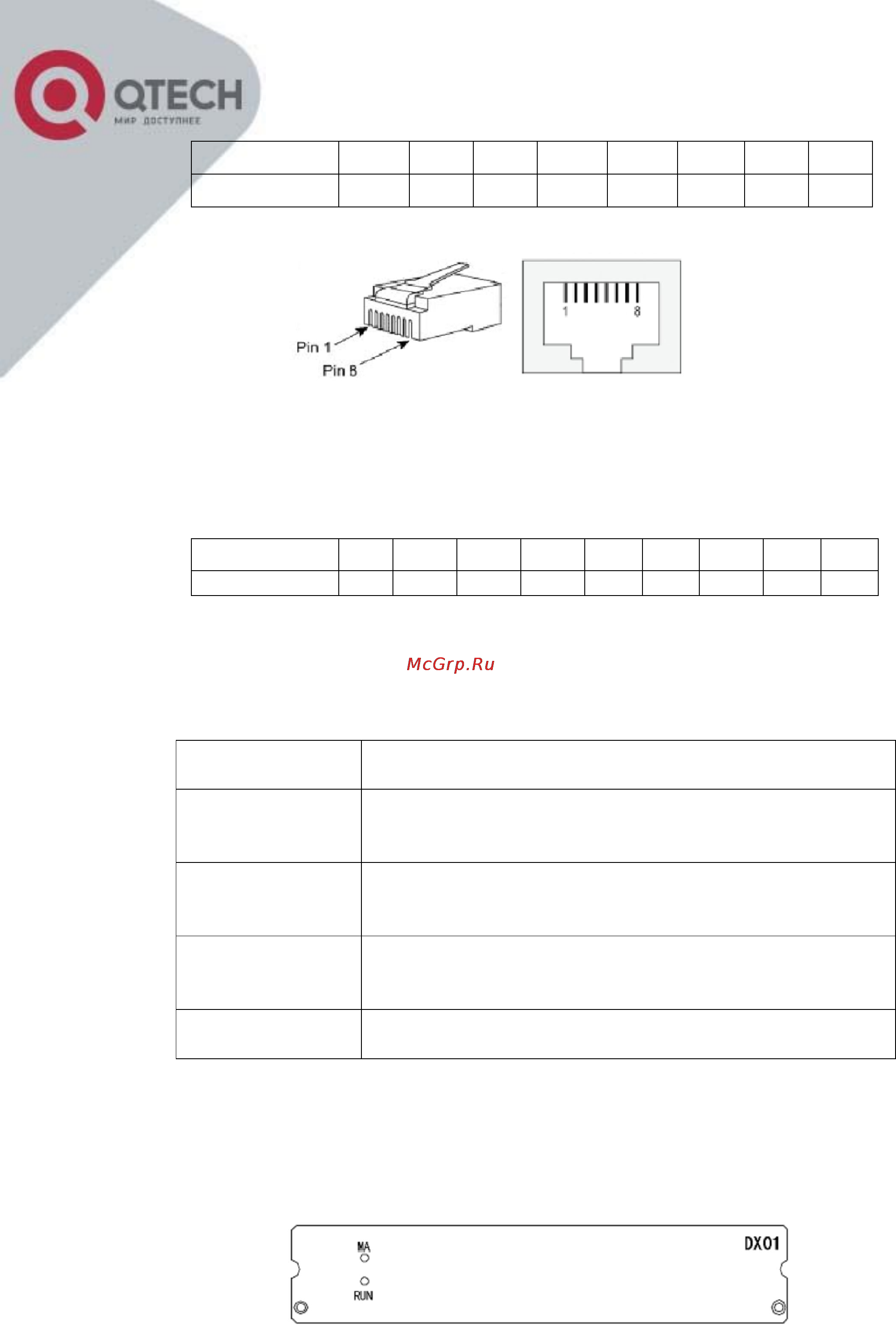

Рисунок 4.13.2 – Расположение выводов на коннекторе RJ-45.

Таблица 4.13.3 – Назначение контактов разъема DB9 интерфейса RS232

Выбор режима работы интерфейса RS232 осуществляется переключателем

К1[1],колодки DIP переключателей К1, таблицы 4.7.4.

Таблица 4.13.4 – Назначение DIP переключателей колодки К1

№

переключателя

Описание

K1[1]

Выбор режима RS232

ON: USRT синхронный;

OFF: UART асинхронный;

K1[2]

RJ45/BNC включение заземления.

ON: Заземлено;

OFF: Не заземлено;

K1[3]

Разрешить/запретить асинхронный RS232

ON: Разрешить UART;

OFF: Запретить UART;

K1[4]

ON: Отладочный режим;

OFF: Нормальный режим.

Примечание! Когда используется overhead Е2 и канал данных в одно и

тоже время, канал данных прервется на передачу overhead E2. После

прекращения передачи Е2, передача канала данных возобновится.

4.14. МОДУЛЬ КРОССОВОЙ КОММУТАЦИИ SDH - QBM-S4-DX01

Рисунок 4.14.1 – Фронтальный вид модуля QBM-S4-DX01

Pin 1 2 3 4 5 6 7 8

Назначение

IN+

IN-

GND OUT+

OUT-

GND - -

DB9

1 2 3 4 5 6 7 8 9

Назначение

- RxD

TxD

- GND

- - - -
