Соответствие стандарту IEEE 802.3ad – объединение нескольких

физических каналов в один логический.

Поддержка GFP в соответствии с ITU-T G.7041;

Поддержка LCAS в соответствии с ITU-T G.7042;

Поддержка до восьми внутренних каналов виртуальной конкатенации

VC12 – VCAT (VCG1-VCG8);

Максимальное количество контейнеров выводимых с модуля QBM-S4-FE06,

на шину и DXC равно 63 VC12. Это количество (63 VC12) контейнеров

распределяется в необходимых пропорциях между восьмью группами

виртуальной конкатенации (VCG1-VCG8). В одну VCG может входить от 1

до 46 контейнеров VC12, тем самым обеспечивая пропускную

способность канала от 2 до 100 Мбит/с соответственно.

Модуль QBM-S4-FE06 имеет два внешних интерфейса Ethernet 10/100

Мбит/c, и восемь внутренних интерфейсов в виде групп виртуальной

конкатенации VCG1-VCG8 и выполняет функции агрегатора и коммутатора

L2. Модуль осуществляет функции коммутации между двумя внешними и

восьмью внутренними интерфейсами. Восемь внутренних каналов

поддерживают VLAN, тип может быть выбран как port based или 802.1Q.

Порты в режиме VLAN на основе port based работают в прозрачном

режиме, т.е. порт принимает кадры с VLAN тегом или без тега и не

фильтруют переданные/принимаемые кадры в соответствии с VLAN.

Режим VLAN 802.1Q обрабатывает кадры с тегом 802.1Q, задаёт VLAN ID

и приоритет в соответствии с 802.1p. Когда режим использования VLAN

запрещен, восемь внутренних интерфейсов не изолированы.

Два внешних интерфейса поддерживают транк, который обеспечивает

режим защиты 1:1. Когда работают оба порта, трафик распределяется

равномерно; когда 1 из интерфейсов не работает, весь трафик

переходит на другой порт. Протекция организована в соответствии с

802.3ad LACP.

Поддержка привязки к порту по MAC адресу и возможность изменения

времени старения от единиц секунд до 7 дней (значение по умолчанию

300 секунд).

Модуль поддерживает QoS на основе port based, Diff-Service, и

802.1р PRI. Наивысший приоритет имеет трафик QoS на основе port

based, далее на основе Diff-Service, и наименьший на основе 802.1р

PRI.

4.12. МОДУЛЬ АГРЕГАЦИИ QBM-S4-GX01

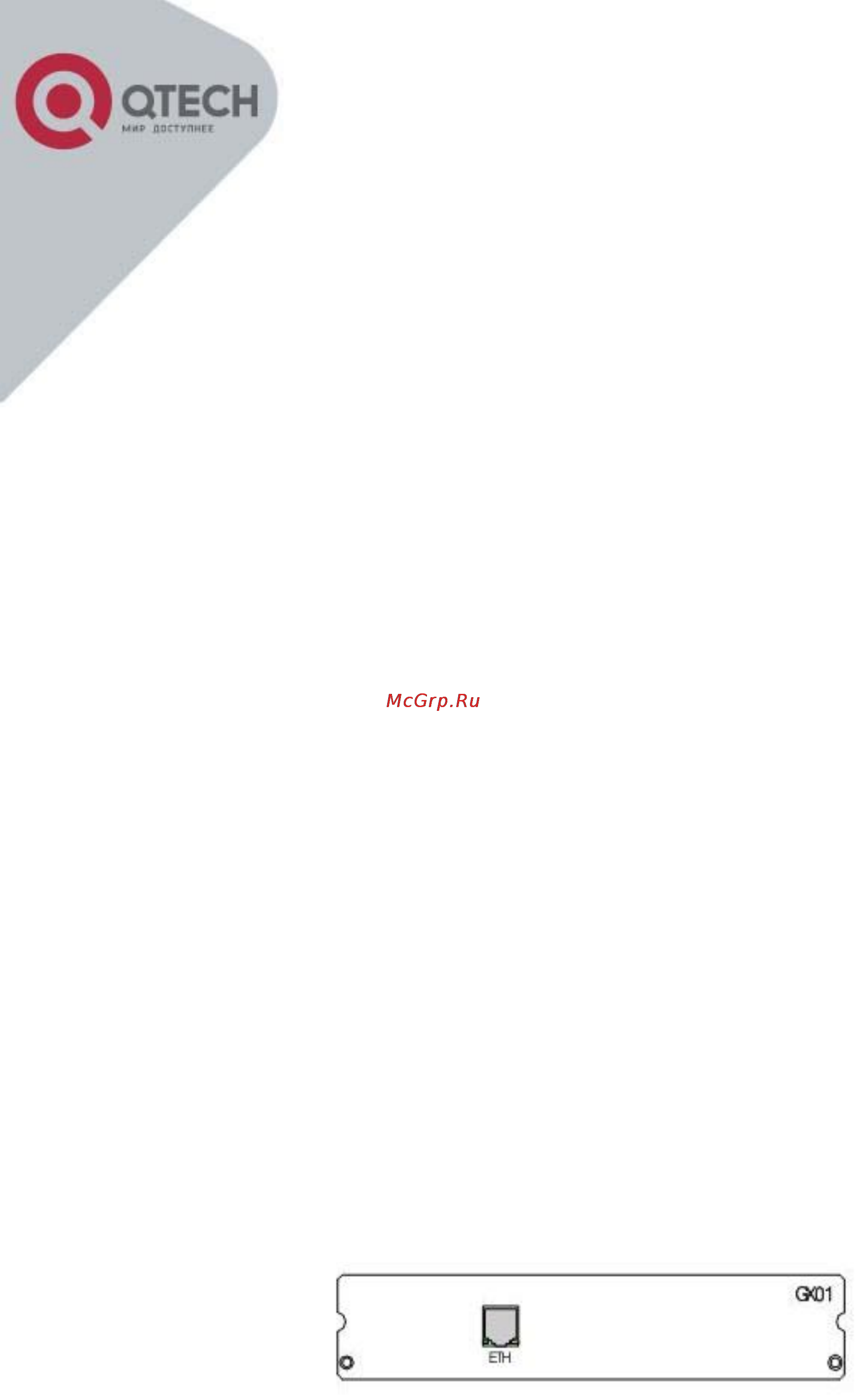

Рисунок 4.12.1 – Фронтальный вид модуля QBM-S4-GX01.
